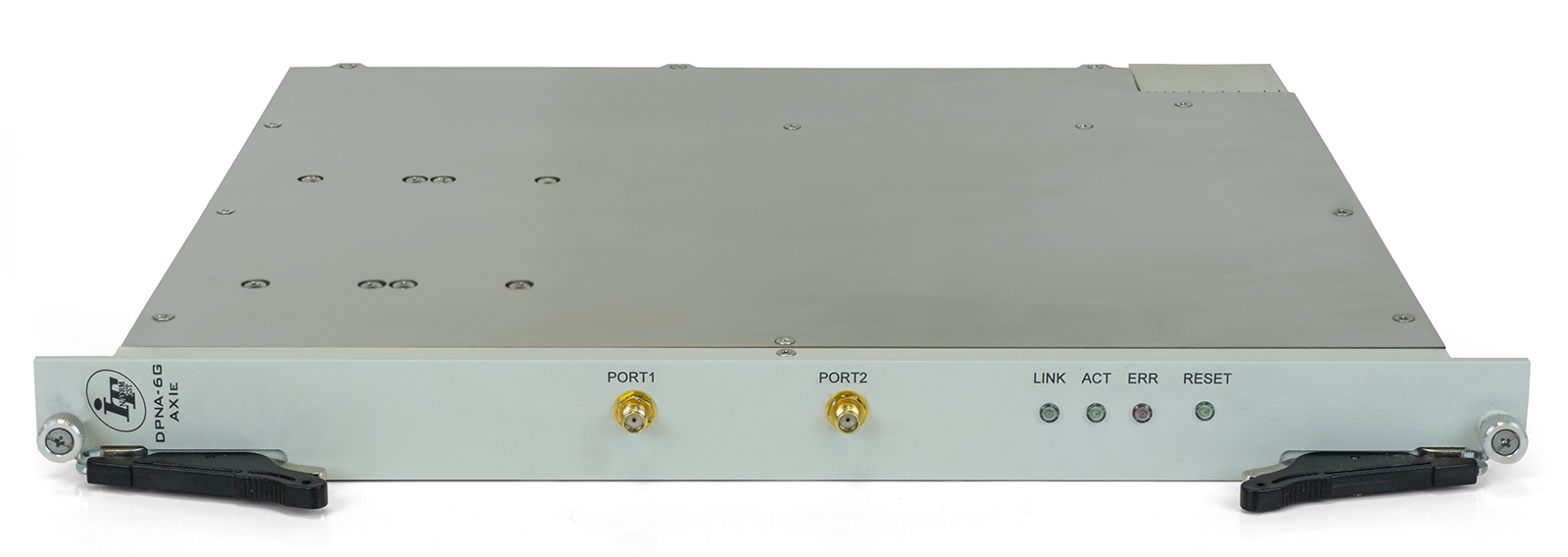

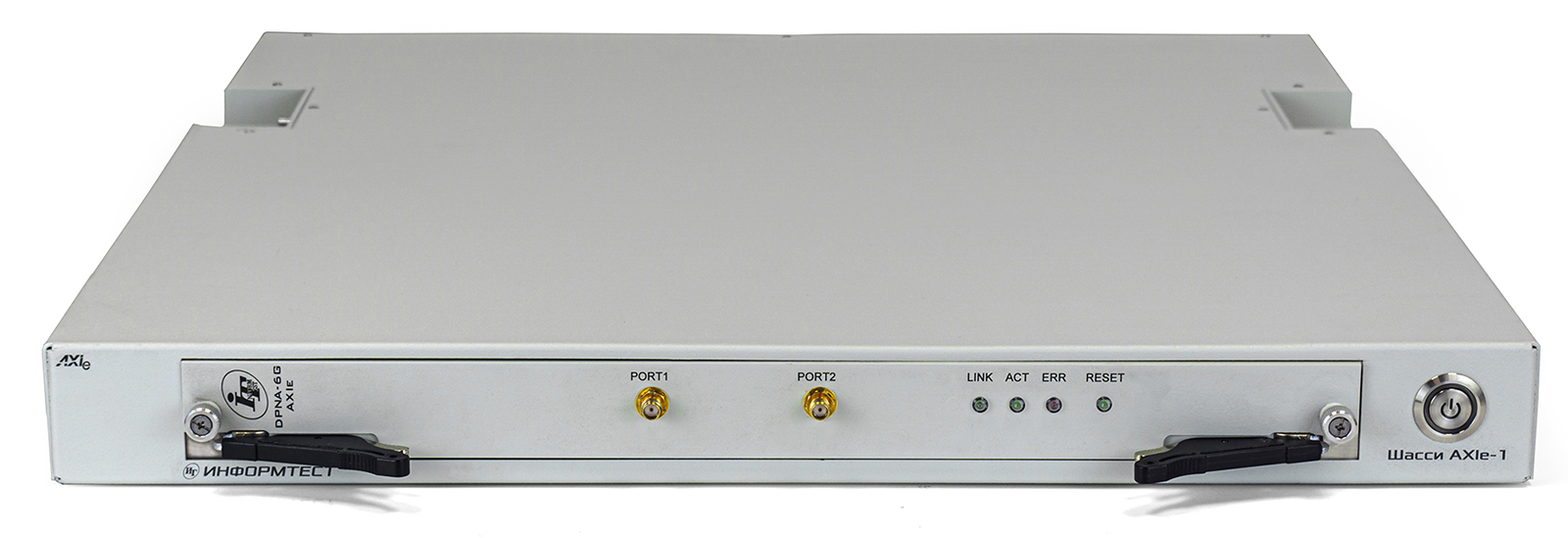

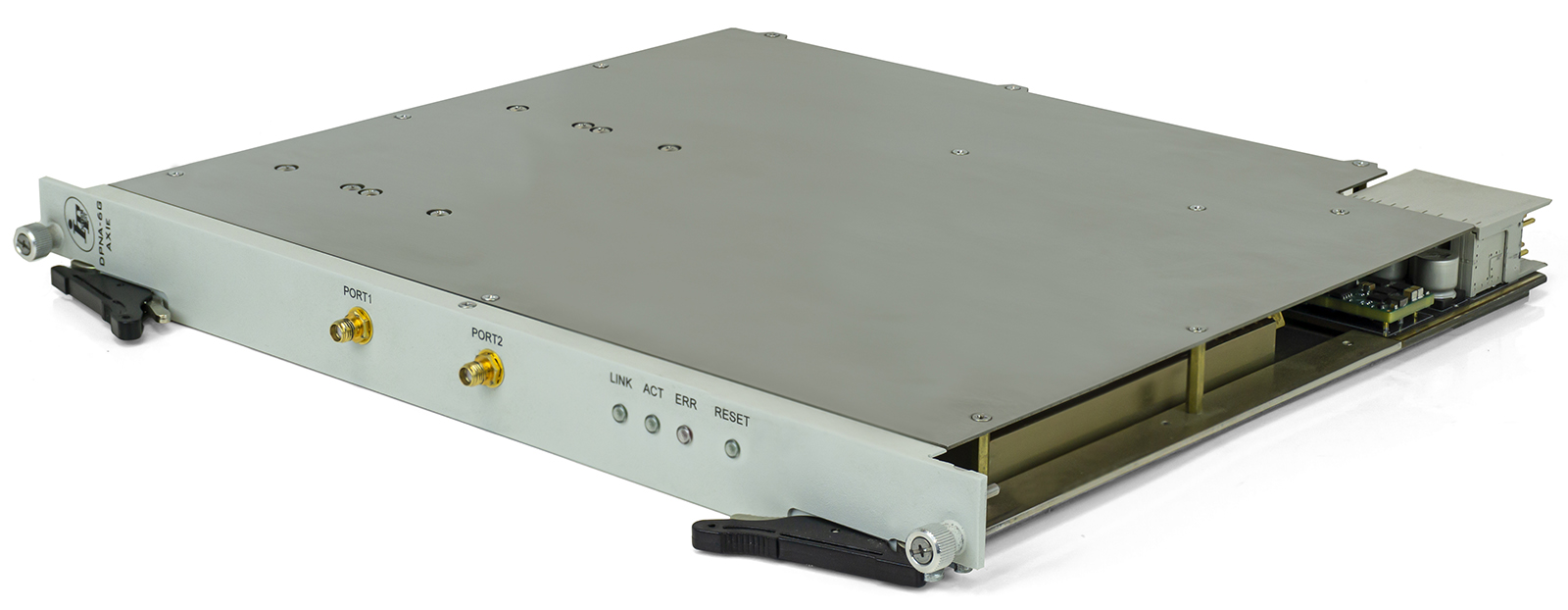

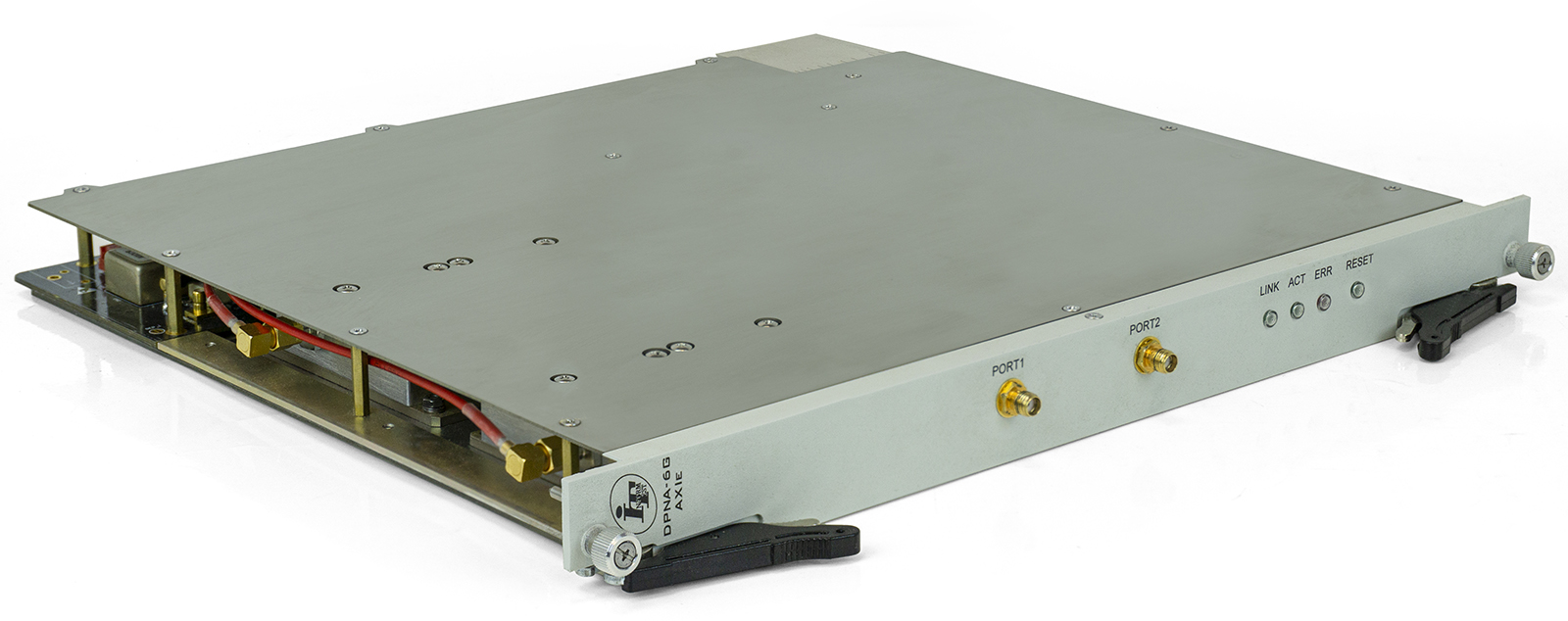

AXIe DPNA-6G Информтест Анализатор цепей
Модуль AXIe DPNA-6G Информтест осуществляет измерение векторных значений параметров цепей по двум портам — коэффициентов передачи (S12, S21) и отражения (S11, S22). Поддерживаются все необходимые типы калибровок: одно- и двухпортовые КЗ, ХХ, согласованная нагрузка, нормализация передачи. Программное обеспечение поддерживает импорт параметров калибровочных мер сторонних производителей.
Модульное исполнение в соответствии со стандартом AXIe-1 позволяет достичь компактности при достаточно высоких рабочих параметрах, а использование разъёмов SMA позволяет уменьшить количество применяемой оснастки (переходников и калибровочных мер). Унифицированное программное обеспечение позволяет производить автоматизированную калибровку и поверку основных характеристик прибора.
Перечисленные возможности прибора и характеристики позволяют ему решать задачи по проверке параметров антенн, линейных активных и пассивных узлов, а также устройств с переносом частоты.
Возможно также масштабирование системы на большее число портов при помощи ВЧ коммутаторов.
Модуль предназначен для использования во время проверки, настройки и разработки различных радиотехнических устройств в условиях промышленного производства и лабораторий, в том числе в составе автоматизированных измерительных комплексов.
Ключевые особенности анализатора цепей AXIe DPNA-6G Информтест:
- Полуавтоматизированный процесс калибровки с использованием эталонных мер.
- Управление по Ethernet 100BASE-T и PCIe x4 Gen 2.
- Полностью совместим с архитектурой AXIe.
- Возможность работы от системного источника опорной частоты шасси AXIe.
Технические характеристики модульного анализатора цепей AXIe DPNA-6G Информтест:
| Измерение комплексных коэффициентов передачи и отражения в диапазоне частот: от 60 МГц до 6 ГГц | Измерение КСВН в диапазоне: от 1 до 5 |
| Измерение модуля коэффициента передачи |S21| и |S12| в диапазоне: от -50 до 30 дБ в диапазоне частот: от 60 МГц до 6 ГГц | Измерение фазы коэффициентов отражения и передачи в диапазоне: от -180° до 180° |
| Диапазон установки времени измерения комплексных коэффициентов передачи и отражения: от 25,6 мкс до 262,144 мс | Диапазон установки полосы обзора: от 10 кГц до 6 ГГц |
| Разрешающая способность установки частоты: 1 кГц | Диапазон установки уровня мощности выходного сигнала генератора: от -30 до 0 дБм |
| Форматы представления измеряемых параметров в декартовых координатах – амплитуда в логарифмическом масштабе, амплитуда в линейном масштабе, КСВН, фаза (от минус 180° до плюс 180°), фаза развернутая (от 0° до 360°), фаза расширенная, групповое время запаздывания, действительная часть, мнимая часть, мощность сигнала на входе приемников-ответвителей | Количество измерительных портов: 2 |
Параметры измерительных портов «PORT1», «PORT2»:
|
|
| Время установления рабочего режима модуля: не более 10 мин | |
| Пределы допускаемой относительной погрешности установки частоты: не более ± 5∙10-9 |
Относительный уровень гармонических составляющих в спектре выходного сигнала не более:
|
| Относительный уровень негармонических составляющих в спектре выходного сигнала: не более -35 дБн | Пределы допускаемой абсолютной погрешности воспроизведения мощности выходного сигнала: не более ± 1 дБ в диапазоне частот: от 60 МГц до 6 ГГц |
Спектральная плотность мощности фазовых шумов выходного сигнала не более:
|
Пределы допускаемой абсолютной погрешности измерения КСВН не более:
|
|
Пределы допускаемой абсолютной погрешности измерения модуля коэффициента передачи |S21| и |S12| не более: ΔA = ± 0,0008·A2 где ΔA – абсолютная погрешность измерения модуля коэффициента передачи в дБ; A – измеряемое значение модуля коэффициента передачи в дБ |
Пределы допускаемой абсолютной погрешности измерения фазы коэффициента отражения не более:
|
Пределы допускаемой абсолютной погрешности измерения фазы коэффициента передачи не более:
|
|
| Максимальная допускаемая мощность на входе измерительных портов модуля («PORT1» и «PORT2»): не более 27 дБм |
Количество точек измерения трассы: от 2 до 1001. Разрешающая способность установки мощности выходного сигнала: 0,001 дБм |
| Модуль выполняет проверку работоспособности в режиме «Самоконтроль» | |
Интерфейсная часть модуля обеспечивает следующие характеристики «Base interface» (LAN):
|
|
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.
Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145
Ключевые преимущества:
- Полный цикл «под ключ»: от разработки до сопровождения
- Клиент-серверная архитектура с самостоятельной переналадкой
- Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
- Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
- Управление приборами с любым типом интерфейса
- ПО работает на системах Windows, Linux, MacOS, доступна веб-версия
Результаты внедрений:
- Непрерывная работа в автоматическом режиме до 48 часов
- До 4 500 измерений за этап
- Одновременное управление 15+ приборами
- Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
- Измерение радиотехнических характеристик приемопередающих модулей
- Автоматизация тестирования фотонных интегральных схем
- Контроль и испытания СВЧ-усилителей для космических аппаратов
