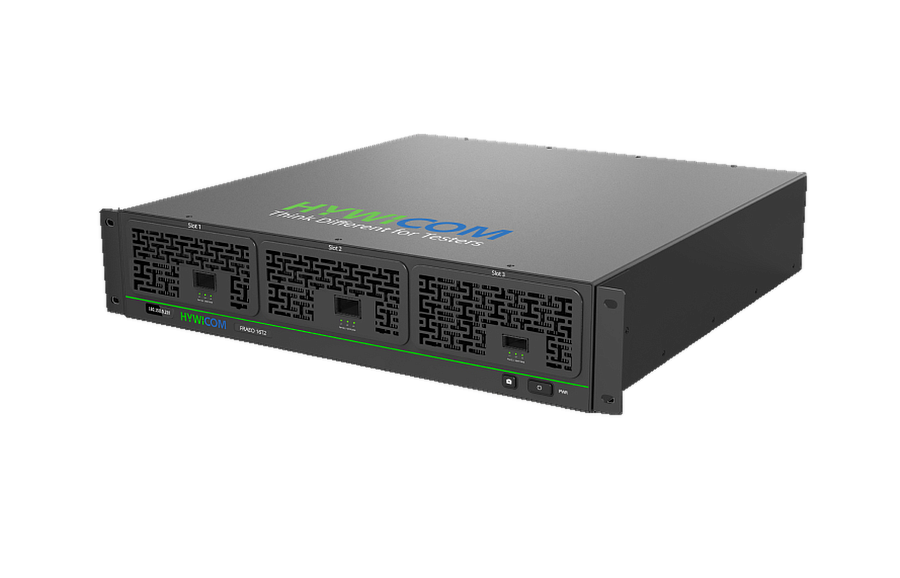

HYWICOM FRAEO 16T2 — многопортовая тестовая платформа Ethernet 1.6T с
HYWICOM FRAEO 16T2
Многопортовая тестовая платформа Ethernet 1,6T на базе 212G SerDes
FRAEO 16T2 — многопортовая лабораторная Ethernet-платформа HYWICOM для тестирования и валидации инфраструктуры 1,6T и 800G. Платформа предназначена для работы с высокоскоростными оптическими модулями, активными оптическими кабелями AOC, активными электрическими кабелями AEC, сетевыми интерфейсными картами и коммутаторами, используемыми в AI-инфраструктуре и центрах обработки данных.
Аппаратная архитектура FRAEO 16T2 построена на трёх независимых слотах. Каждый слот может конфигурироваться отдельно, что позволяет формировать однородные и смешанные тестовые конфигурации 1,6T/800G и использовать различные форм-факторы подключаемых модулей.
Платформа использует 212G SerDes и поддерживает до трёх одновременно и независимо работающих портов 1,6T. Для такой конфигурации производитель указывает суммарную полосу тестового трафика 4,8 Тбит/с.
Ключевые возможности
Аппаратная архитектура
| Тип платформы | Высокоплотная модульная лабораторная Ethernet-тестовая платформа 1,6T/800G. |
| Количество слотов | 3 независимых модульных слота. |
| Максимальная подтверждённая конфигурация 1,6T | 3 × 1,6T порта. |
| Полоса тестового трафика | 4,8 Тбит/с для 3 × 1,6T одновременно и независимо работающих портов. |
| SerDes | 212G SerDes. |
| Форм-факторы 1,6T | OSFP1600, OSFP1600-RHS; заявлена поддержка будущего QSFP-DD1600. |
| Управление | Сенсорный экран и полностью графический пользовательский интерфейс. |
Гибкая конфигурация портов
Трёхслотовая архитектура позволяет наращивать конфигурацию от одного порта 1,6T до трёх портов 1,6T. Каждый порт может конфигурироваться независимо, поэтому платформа может использоваться как для чистых 1,6T-конфигураций, так и для смешанного тестирования 1,6T и 800G.
| Режим | Подтверждённая конфигурация |
|---|---|
| Pure 1.6T Mode | 2 × 1,6T OSFP1600 + 1 × 1,6T OSFP1600-RHS. |
| Hybrid Mode: 1.6T + 800G | 2 × 1,6T OSFP1600 + 2 × 800G OSFP800 / QSFP-DD800. |
212G SerDes и тестирование совместимости
FRAEO 16T2 использует 212G SerDes и предназначена для тестирования совместимости высокоскоростных оптических модулей различных производителей. Производитель отдельно указывает multi-vendor interoperability testing как один из ключевых сценариев использования платформы.
Поддержка True FEC позволяет формировать реальный Ethernet-трафик, соответствующий трафику 1,6T-коммутатора, вместо использования только физического BERT-тестирования линии.
Тестирование полной экосистемы 1,6T
FRAEO 16T2 предназначена не только для оптических модулей. Производитель заявляет поддержку тестирования основных компонентов экосистемы 1,6T:
Breakout и моделирование соединений
Платформа позволяет воспроизводить типовые соединения высокоскоростной Ethernet-инфраструктуры и проверять взаимодействие оборудования разных классов.
| Сценарий | Назначение |
|---|---|
| 1,6T ↔ 1,6T | Моделирование межсоединения двух 1,6T-коммутаторов. |
| 1,6T ↔ 2 × 800G | Моделирование подключения 1,6T-коммутатора к двум 800G-коммутаторам. |
| 1,6T ↔ 2 × 800G NIC | Моделирование подключения 1,6T-коммутатора к двум 800G сетевым интерфейсным картам. |
CMIS
FRAEO 16T2 включает средства проверки совместимости интерфейса управления подключаемых оптических модулей, AOC и AEC. Производитель заявляет покрытие спецификаций CMIS от версии 3.0 до 5.3, включая VDM и CDB.
| Диапазон версий CMIS | CMIS 5.3–3.0. |
| VDM | Поддерживается. |
| CDB | Поддерживается. |
| Функциональные тесты CMIS | Более 1 700 тестовых функций указано на официальной странице HYWICOM для китайского рынка. |
Программное обеспечение и управление
FRAEO 16T2 использует полностью графическую интеллектуальную программную платформу HYWICOM. Интерфейс предназначен для одновременного отображения функций и результатов тестирования и рассчитан на работу непосредственно с сенсорного экрана платформы.
Сценарии применения
Характеристики HYWICOM FRAEO 16T2 — многопортовая тестовая платформа Ethernet 1.6T с SerDes 212G
