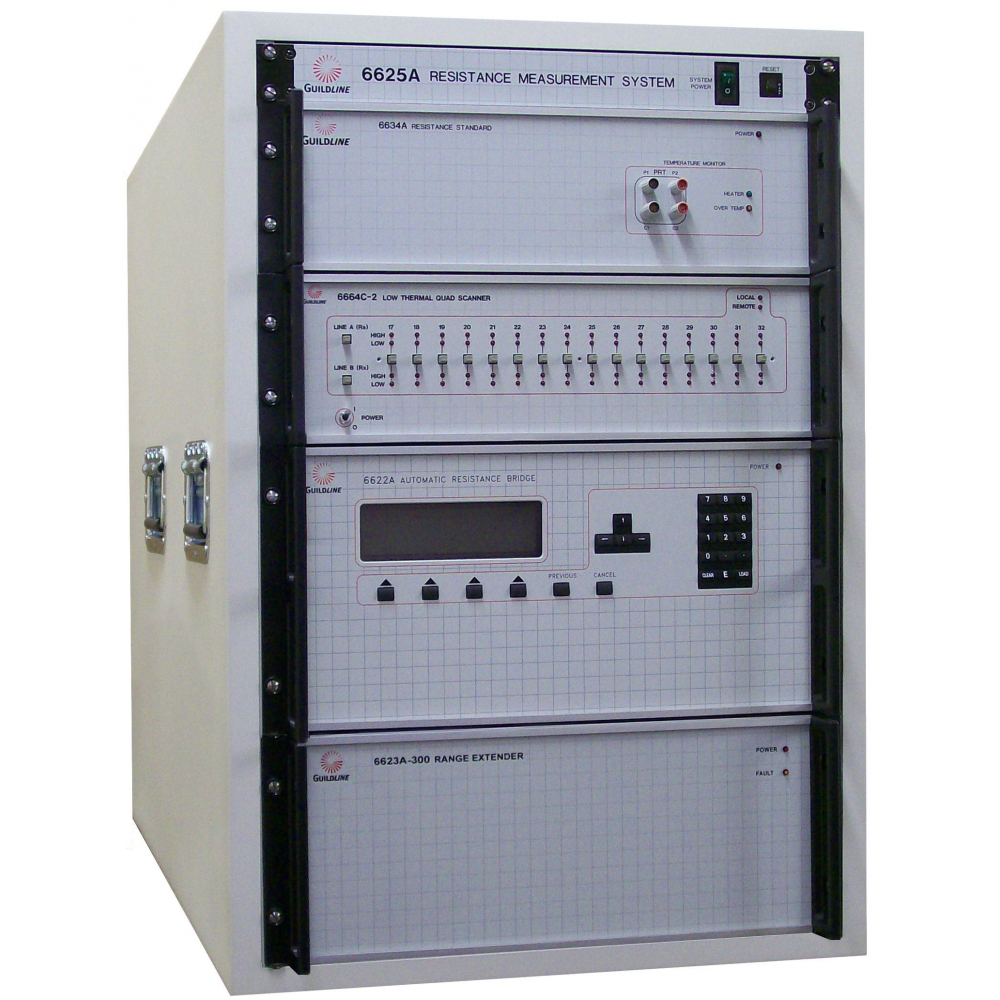

Госреестр 6625A GuildLine Система измерения сопротивлений
Модульная система измерения сопротивления и тока предназначена для компарирования мер сопротивления и передачи единицы электрического сопротивления в цепях постоянного тока.
Внесена в ГРСИ (Госреестр).
Установка для измерения сопротивления постоянного тока 6625А Guildline поддерживается полная электрическая изоляция между протекающими токами путем использования оптоволоконной технологии. Для передачи данных между каждым функциональным компонентом и встроенным микроконтроллером также используется оптоволоконная связь.
Принцип действия установки основан на достижении равенства ампер-витков, протекающими через обмотки измерительного трансформатора и через компарируемые сопротивления при равенстве напряжения на их потенциальных зажимах. Установка имеет микропроцессорную 16-битовую технологию, которая разработана для измерения и отображения двух сопротивлений с точностью лучше, чем 0,05 мкОм/Ом. Отношение двух сопротивлений определяется из прямых измерений напряжения разбаланса, которое поддерживается ампер-витковым балансом.
Особенности системы измерения сопротивлений 6625A Guildline Instruments:
- Полная система «под ключ» - полностью интегрирована, подключена, протестирована и готова к использованию;
- Широчайший диапазон доступных сопротивлений от 1 мкОм до 1 ГОм при внутреннем напряжении до 1 кВ постоянного тока;
- Прецизионные источники тока/расширение диапазона с 3 А до 10 000 А со встроенным прецизионным источником тока и электронной коммутацией;
- Широкий диапазон коэффициентов трансформации: 0,1:1 - 100:1 и до 2 000 000:1 и более путем расширения диапазона;
- Полное разрешение дисплея 10,5 разряда (0,1 ppb);
- Разрешение: ± 0,1 ppb от полной шкалы;
- Ручное и автоматическое управление;
- Модульная конструкция, расширяемые функциональные возможности;
- Возможность изменения ключевых параметров во время измерений в ручном и автоматическом режимах;
- Доступна опция встроенного температурного моста;
- Программное обеспечение для регистрации данных BridgeWorksTM.
