Forsk Atoll – ПО для радиопланирования и оптимизации беспроводных

Платформа для проектирования и оптимизации сетей радиодоступа 2G–5G, Wi-Fi и IoT в единой рабочей среде. Объединяет расчёты покрытия и ёмкости, GIS, измерения и данные действующей сети.

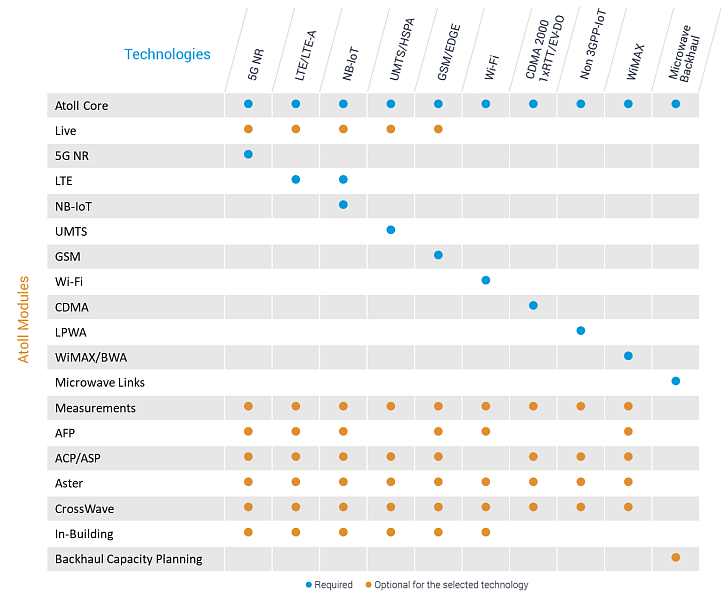

Поддерживаемые технологии:5G NR, LTE/LTE-A, NB-IoT, UMTS/HSPA, GSM/EDGE, CDMA, Wi-Fi и LPWA/IoT; радиорелейные линии через модуль Atoll Microwave

Назначение:Проектирование, развитие и оптимизация наружных сетей радиодоступа и сетей внутри помещений

Подход к планированию:Совместное использование расчётных моделей, результатов измерений и данных действующей сети

Запрос

Итоговая стоимость формируется после выбора конфигурации. Менеджер подберёт оптимальный вариант и назовёт точную цену.

Поддерживаемые технологии:5G NR, LTE/LTE-A, NB-IoT, UMTS/HSPA, GSM/EDGE, CDMA, Wi-Fi и LPWA/IoT; радиорелейные линии через модуль Atoll Microwave

Назначение:Проектирование, развитие и оптимизация наружных сетей радиодоступа и сетей внутри помещений

Модели

Применение Forsk Atoll – ПО для радиопланирования и оптимизации беспроводных сетей

Forsk Atoll – модульная платформа для проектирования и оптимизации беспроводных сетей на всех этапах их развития: от первоначального расчёта и выбора площадок до уплотнения и оптимизации действующей сети. В одном проекте можно работать с несколькими технологиями и учитывать макросоты, малые соты, Wi-Fi и IoT.

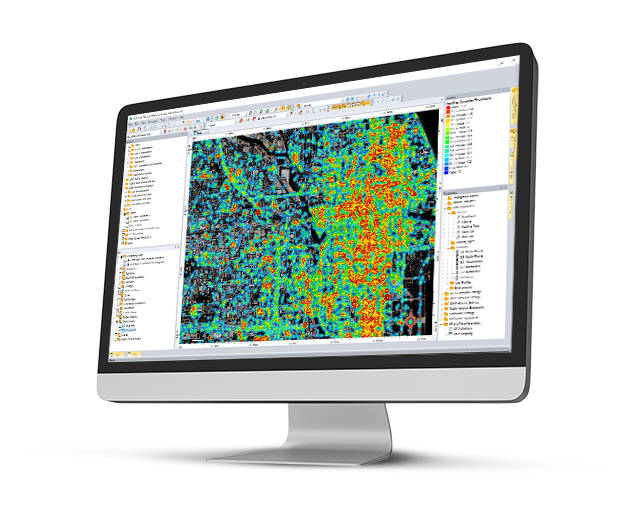

Atoll выполняет расчёты распространения радиосигнала, покрытия, ёмкости, трафика и помех. Для 5G NR поддерживаются SA и NSA, диапазоны ниже 6 ГГц и mmWave, massive MIMO и трёхмерное формирование луча. Модуль Atoll In-Building дополняет наружное планирование детальной моделью зданий, помещений и DAS.

Платформа сочетает расчётные модели с данными измерений и действующей сети. В проект можно загружать CW-измерения, логи драйв-тестов, KPI, UE/cell/MDT traces и данные с пользовательских устройств, использовать их для настройки моделей и автоматического планирования. Модули ACP и AFP помогают выбирать площадки и оптимизировать параметры сети.

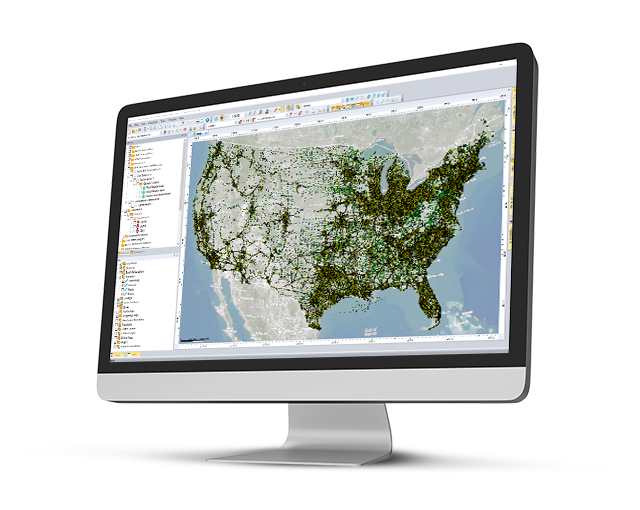

Atoll содержит встроенные GIS-инструменты, поддерживает однопользовательские и серверные конфигурации, многопоточную и распределённую обработку, импорт и экспорт данных, пользовательские сценарии и отчёты.

Ключевые возможности

• единая среда для совместного планирования сетей 2G, 3G, 4G и 5G

• моделирование 5G NR SA/NSA, massive MIMO, 3D beamforming и mmWave

• расчёт покрытия, ёмкости, трафика, помех и качества обслуживания

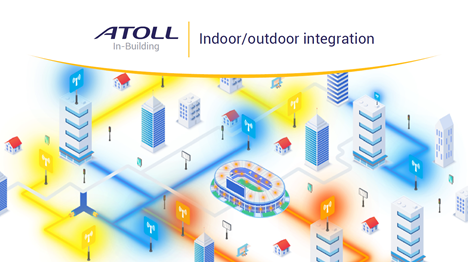

• совместное планирование наружных сетей и сетей внутри помещений через Atoll In-Building

• использование измерений и данных действующей сети вместе с расчётными моделями

• автоматическое планирование и оптимизация с помощью ACP и AFP

• встроенные GIS-инструменты, распределённые вычисления и формирование отчётов

подробнее свернуть

Характеристики Forsk Atoll – ПО для радиопланирования и оптимизации беспроводных сетей

Название	Значение
Поддерживаемые технологии	5G NR, LTE/LTE-A, NB-IoT, UMTS/HSPA, GSM/EDGE, CDMA, Wi-Fi и LPWA/IoT; радиорелейные линии через модуль Atoll Microwave
Назначение	Проектирование, развитие и оптимизация наружных сетей радиодоступа и сетей внутри помещений
Подход к планированию	Совместное использование расчётных моделей, результатов измерений и данных действующей сети
Моделирование 5G NR	SA и NSA; все диапазоны, включая mmWave; TDD, FDD, SUL и SDL; ширина несущей от 5 до 400 МГц; numerology 15/30/60/120/240 кГц; massive MIMO и 3D beamforming
Расчёты сети	Распространение сигнала, покрытие, ёмкость, трафик, пропускная способность, помехи и качество обслуживания
Модели распространения	Встроенная библиотека моделей; Aster и Aster mmWave как опции; автоматическая настройка модели; подключение внешних моделей
Indoor-планирование	Atoll In-Building: планы этажей и конструктивные элементы, модели распространения внутри помещений, активные, пассивные и гибридные DAS, совместный анализ покрытия внутри помещений и на открытой территории

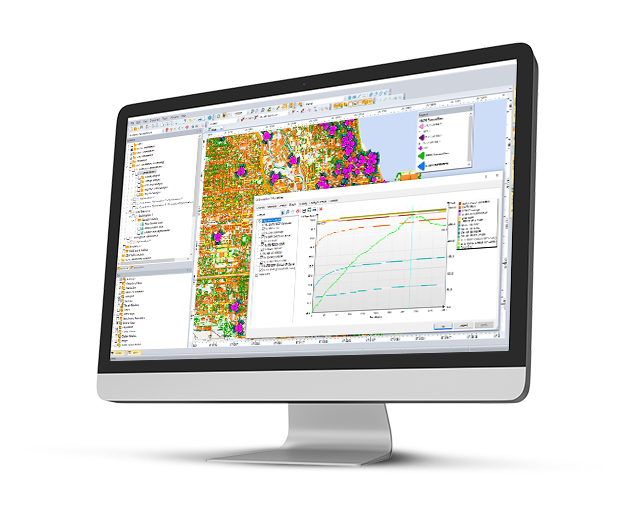

Автоматическое планирование	ACP для выбора площадок и оптимизации параметров сот; AFP для планирования частот, PCI и PRACH RSI
Измерения и данные сети	CW-измерения, логи драйв-тестов, KPI, UE/cell/MDT traces и данные с пользовательских устройств; сравнение измерений с расчётами и автоматическая настройка моделей
GIS	Цифровые модели рельефа, классы земной поверхности (clutter), 3D-здания, карты трафика и населения; растровые и векторные данные; WMS, Bing Maps, OpenStreetMap, MapInfo, ArcGIS и Google Earth
Конфигурации	Автономная рабочая станция, централизованная или распределённая многопользовательская конфигурация
Вычисления	Многопоточная обработка на многоядерных системах и распределённые вычисления на рабочих станциях и серверах
Интеграция и настройка	Пользовательские макросы и сценарии, настраиваемая структура данных, импорт и экспорт из других систем планирования
Отчёты	Статистика по трафику, населению и типам местности; пользовательские отчёты; экспорт карт покрытия и результатов в стандартных форматах

Документация Forsk Atoll – ПО для радиопланирования и оптимизации беспроводных сетей

Forsk_Atoll_Brochure_EN.pdf
