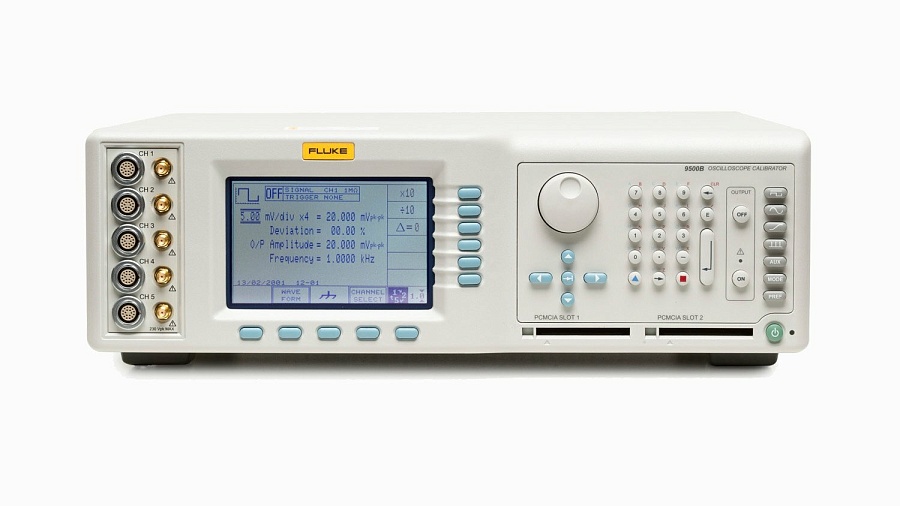

9500B Fluke Калибратор осциллографов

Высокопроизводительный калибратор осциллографов Fluke Calibration до 3,2 ГГц (в зависимости от конфигурации). Внесен в ГОСРЕЕСТР.

Госреестр

В наличии

Высокопроизводительный, модернизируемый калибратор осциллографов Fluke 9500B для поверки цифровых и аналоговых осциллографов в полосе 3200 МГц, до 4 каналов.

Ключевой особенностью калибратора осциллографов Флюк 9500B

является полностью автоматический режим поверки без участия оператора с помощью программного обеспечения MET/CAL/TEAMXP или

программного обеспечения АКМЕТРОН

*Калиборатор Fluke 9500B снят с производства, рекомендованная замена Fluke 9500C.

В последние годы калибровка современных многоканальных осциллографов требует сложных процедур из-за необходимости подавать калибровочные сигналы через различные каналы, что может вызывать дополнительные погрешности. При этом калибратор Fluke Calibration 9500B предлагает решение для этих проблем, обеспечивая полную автоматизацию процесса калибровки при помощи уникальных активных головок, которые подключаются непосредственно к осциллографу, обеспечивая высокую точность измерений.

Active Head Fluke 9560 FLK - предоставляет пользователям калибраторов Fluke 9500B/3200 возможность получать синусоидальные сигналы частотой до 6,4 ГГц и фронты импульсов 70 пс. В отличие от других калибраторов осциллографов, Fluke 9500В позволяет получать импульсы не только с фиксированной амплитудой. Технология активных головок позволяет регулировать выходную амплитуду в диапазоне от 4,44 мВ до 3,1 В, что дает возможность осуществлять проверку усилителей осциллографов вплоть до самых пределов их чувствительности. Вне зависимости от выбранной амплитуды, управляемая фильтрация формы сигнала гарантирует точное распределение энергии по всем высокоскоростным фронтам.

Ключевые характеристики и особенности калибратора осциллографов Fluke 9500B:

три варианта базовых блоков: 9500B/600 (для калибровки осциллографов с полосой частот до 600 МГц), 9500B/1100 (до 1100 МГц) и 9500B/3200 (до 3,2 ГГц);

четыре варианта активных головок: 9510 FLK, 9530 FLK, 9550 FLK и 9560 FLK;

все сигналы, необходимые для полной поверки осциллографов, формируются активными головками (за исключением 9550 FLK – формирует только ПХ с временем нарастания/среза 25 пс);

поверка от 1 до 4 каналов осциллографа (при одновременном использовании сразу 4 активных головок серии FLK);

воспроизведение напряжения постоянного тока: от ±1 мВ до ±5,0 В (50 Ом), от 1 мВ до ±200 В (1 МОм);

годовая погрешность ±(0,025 % + 25 мкВ) на нагрузках 1 МОм и 50 Ом.

формирование временных маркеров от 9 нс до 55 с годовая погрешность ±2,5х10-5 %;

стандартный интерфейс: IEEE-488.
