94111-1 ETS-Lindgren
Токовый пробник модели 94111-1 компании ETS-Lindgren может выполнять измерения с подачей объемного тока на частотах до 1 ГГц. Датчик тока 94111-1 - это радиочастотный зонд-анализатор для источников, излучаемых излучения синфазного тока кабеля и для измерения связанных синфазных токов кабеля во время испытаний на восприимчивость к излучению.
Характеристики:
- Диапазон частот: 1 МГц – 1000 МГц
- Полное сопротивление: 50 Ом
- Передаточное сопротивление: 1 - 10 Ом
- Максимальный ток первичной обмотки:
400 Гц: 200 А
DC-60 Гц: 200 А
Импульс: 50 А
РЧ (непрерывный): 20 А
DC-60 Гц: 200 А
Импульс: 50 А
РЧ (непрерывный): 20 А

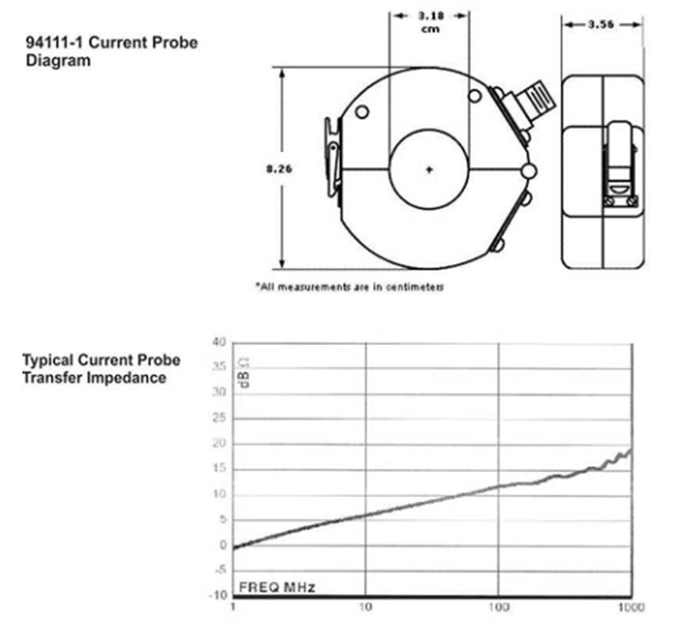

Габариты:
- Внешний диаметр: 8,26 см
- Диаметр окна: 3,18 см
- Ширина: 3,56 см
- Вес: 0,43 кг
Для стандартных тестов и тестов на предварительное соответствие.
Измеряет радиочастотный ток в кабеле без прямого подключения.
Работа в пассивном режиме для обеспечения широкого динамического диапазона.
Возможность работы в качестве инжектора.
Токосъемник подходит для предварительных испытаний и стандартных тестов для измерения кондуктивных радиопомех и испытаний на устойчивость к кондуктивным радиопомехам, наведенным радиочастотными электромагнитными полями, согласно ГОСТ 30805.16.1.2-2013 (CISPR 16-1-2:2006), IEC61000-4-16 (ГОСТ Р 51317.4.16–2000), ГОСТ Р 51317.4.6-99.
Измеряет радиочастотный ток в кабеле без прямого подключения.
Работа в пассивном режиме для обеспечения широкого динамического диапазона.
Возможность работы в качестве инжектора.
Токосъемник подходит для предварительных испытаний и стандартных тестов для измерения кондуктивных радиопомех и испытаний на устойчивость к кондуктивным радиопомехам, наведенным радиочастотными электромагнитными полями, согласно ГОСТ 30805.16.1.2-2013 (CISPR 16-1-2:2006), IEC61000-4-16 (ГОСТ Р 51317.4.16–2000), ГОСТ Р 51317.4.6-99.
.png)
| Характеристика | Значение |
|---|
