93686-8 ETS-Lindgren

Датчик тока 93686-8 - это ВЧ-датчик, предназначенный для измерения тока в диапазоне частот от 10 кГц до 250 МГц. Датчик тока 93686-8 можно рассматривать как замену серии 91550-1 с большим диаметром окна, который полезен для проведения измерений в обычном режиме в соответствии с MIL-STD-1399, раздел 390, или в диагностических целях.

Характеристики:

  • Диапазон частот: 10 кГц – 200 МГц
  • Полное сопротивление: 50 Ом
  • Передаточное сопротивление: 8 Ом
  • Максимальный ток первичной обмотки:
400 Гц: 300 А
DC-60 Гц: 300 А
Импульс: 62 А
РЧ (непрерывный): 62 А

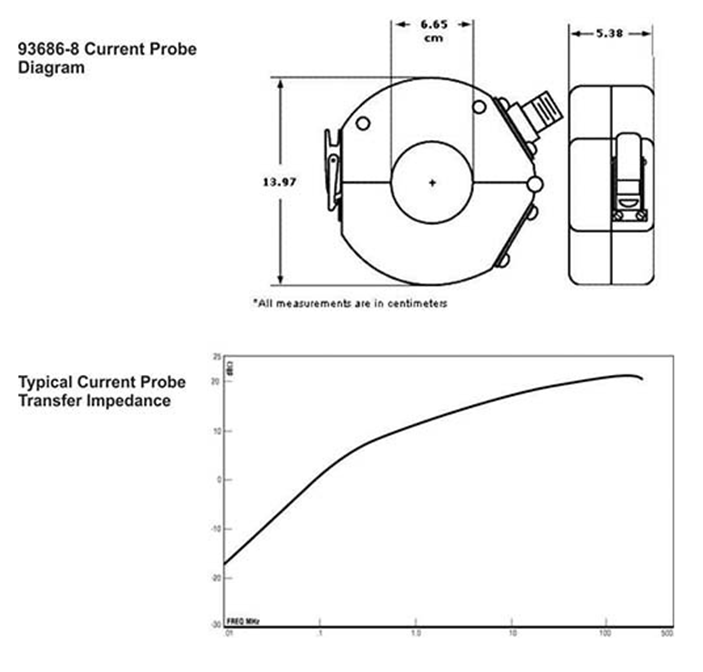

Габариты:

  • Внешний диаметр: 13,97 см
  • Диаметр окна: 6,65 см
  • Ширина: 5,38 см
  • Вес: 2,27 кг
Для стандартных тестов и тестов на предварительное соответствие.
Измеряет радиочастотный ток в кабеле без прямого подключения.

Показать большеменьше
