6512 ETS-Lindgren

Активная экранированная рамочная антенна 6502 это активная приемная рамочная антенна, предусилитель которой встроен в ее основание и обеспечивает 50-Омный выход, что позволяет увеличить чувствительность антенны и обеспечить почти постоянные коэффициенты антенны при тестировании приложений на ЭМС.

Активная экранированная рамочная антенна 6507 это активная приемная рамочная антенна, предусилитель которой встроен в ее основание и обеспечивает 50-Омный выход, что позволяет увеличить чувствительность антенны и обеспечить почти постоянные коэффициенты антенны при тестировании приложений на ЭМС. Разработана специально для проведения измерений по коммерческим стандартам, например, CISPR 16-1-4. Также данная антенна может использоваться для любых магнитных испытаний, например, для MIL-STD-461B.

Пассивная экранированная рамочная антенна 6509 это пассивная рамочная антенна, в основание которой встроен разъем типа N и трансформатор, который увеличивает эффективность антенны, что приводит к лучшему преобразованию входной мощности в напряженность поля. Разработана для измерений эффективности экранирования и помехоустойчивости.

Пассивная экранированная рамочная антенна 6511 это пассивная рамочная антенна, используемая как при измерениях излучения, так и при тестировании помехоустойчивости.

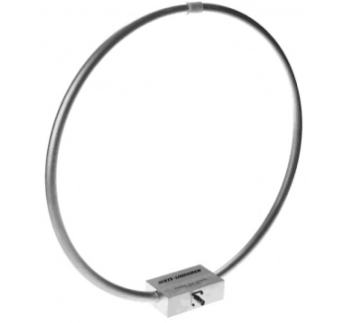

Пассивная экранированная рамочная антенна 6512 это пассивная рамочная антенна, используемая как при измерениях электромагнитного излучения, так и при тестировании на устойчивость к электромагнитным помехам.

Экранированная рамочная антенна 7604 это экранированное магнитное алюминиевое кольцо для измерения магнитного поля. Контур антенны состоит из 36 витков литцендрата 7x41.

Экранированная рамочная антенна 7605 это излучающее магнитное кольцо, а рамочная антенна 7606 – это приемное магнитное кольцо. Антенна 7605 представляет собой катушку из 20 витков медной проволоки с эмалированной изоляцией AWG-12 и имеет расстояние 5 см от верхней части петли до центральной точки катушек согласно MIL-STD 462D. Сенсорная петля модели 7606 представляет собой петлевую антенну с диаметром 4 см состоит из 51 витка литцендрата AWG-41 (7 жил). Они используются для тестирования технических средств на помехоустойчивость к излучаемому магнитному полю.
