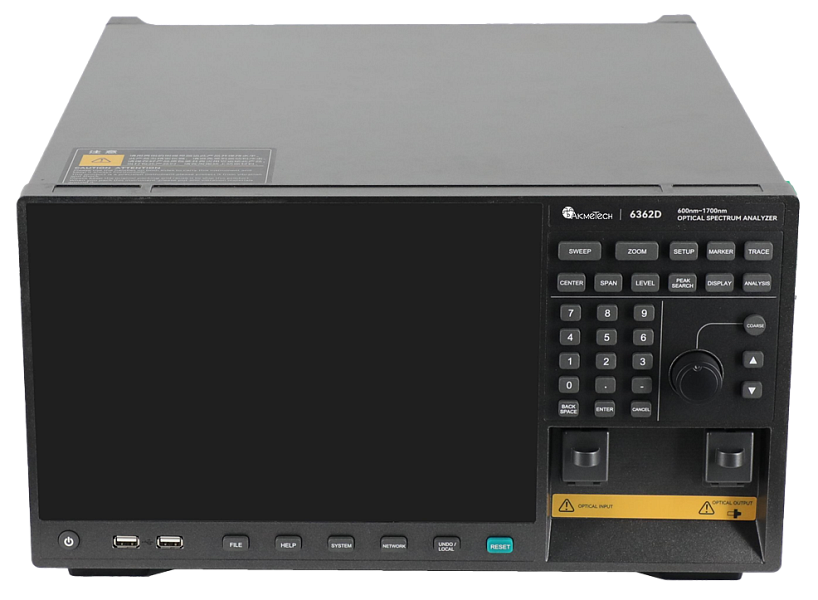

6362D Анализатор оптического спектра

Высокопроизводительный оптический спектроанализатор 6362D отличается высоким разрешением, широким динамическим диапазоном и высокой скоростью проведения измерений. Разработан для тестирования в диапазоне длин волн 600-1700 нм, измерения DWDM компонентов и оптических усилителей, а также применяется для испытаний оптических активных и пассивных компонентов, таких как LED, FP-LD, DFB-LD, оптических трансиверов, волоконных брэгговских решеток (ВБР) и других оптических устройств.

Основные характеристики анализатора оптического сигнала 6362D:

• минимальное спектральное разрешение: 20 пм
• рабочий диапазон длин волн: 600-1700 нм
• широкий динамический диапазон: 76 дБ
• предельная чувствительность: -90 дБм
• поддержка пространственного ввода оптического излучения
• встроенный источник оптического излучения (опционально).
• специализированное многофункциональное ПО для обработки и анализа
• сенсорный экран 12,1 дюйма.

Основное применение оптического анализатора OSA:

• Измерение спектральных характеристик ИОС (интегрально-оптических схем)
• Измерение спектральных характеристик FP-LD
• Измерение спектральных характеристик DFB-LD
• Измерение спектральных характеристик передатчиков
• Измерение спектральных характеристик оптоэлектронных систем.

Спектральное разрешение
Оптический анализатор спектра 6362D поддерживает различные настройки разрешения с гибкой перестройкой. Минимальное разрешение лучше, чем 20 пм.

Рабочий интерфейс 6362D


Функция поиска пика
Оптический спектроанализатор поддерживает точный адаптивный алгоритм определения параметров пиков. Удобство и адаптивность позволяют быстро проводить необходимый анализ.

Функция поиска пика

Анализ спектральных характеристик одиночной продольной моды лазера
6362D поддерживает различные функции определения параметров оптического спектра. Для лазерных источников оптического излучения с единичной продольной модой, таких как DFB-LD, инструмент позволяет использовать два метода порогового анализа и вычисление коэффициента подавления боковых гармоник. Эти методы позволяют эффективно и точно оценивать значение центральной длины волны, ширину оптического спектра и коэффициент подавления боковых гармоник источников излучения.

Вычисление коэффициента подавления боковых гармоник DFB-LD

Анализ спектральных характеристик лазерных источников излучения с большим количеством продольных мод
Для задач, связанных с анализом спектра излучения таких источников, как FP-LD, инструмент позволяет использовать три метода: анализ потерь nдБ, анализ огибающей и среднеквадратичный анализ. Эти методы позволяют точно оценить центральную длину волны и ширину оптического спектра источников излучения с большим количеством продольных мод.
Анализ характеристик спектра излучения FP-LD методом nдБ потерь


Анализ характеристик спектра излучения FP-LD методом огибающей


Анализ характеристик спектра излучения FP-LD среднеквадратичным методом
Функции анализа характеристики оптоэлектронных устройств
Спектроанализатор 6362D способен проводить тестирование лазерных модулей различных типов, таких как LED, FP-LD, DFB-LD и LD.
В дополнение к измерению характеристик полупроводниковых источников оптического излучения, прибор включает в себя функции измерения поляризационной модовой дисперсии оптических волокон, параметров WDM компонентов (таких как фильтры), волоконных усилителей и др. Изображение ниже демонстрирует стандартное применение в WDM анализе.

Пример анализа оптического спектра с WDM
Области применения:

• Разработка оптоэлектронных устройств
• Интегральная фотоника
• Производство оптических усилителей
• Анализ спектра пропускания компонентов
• Проведение научных исследований
