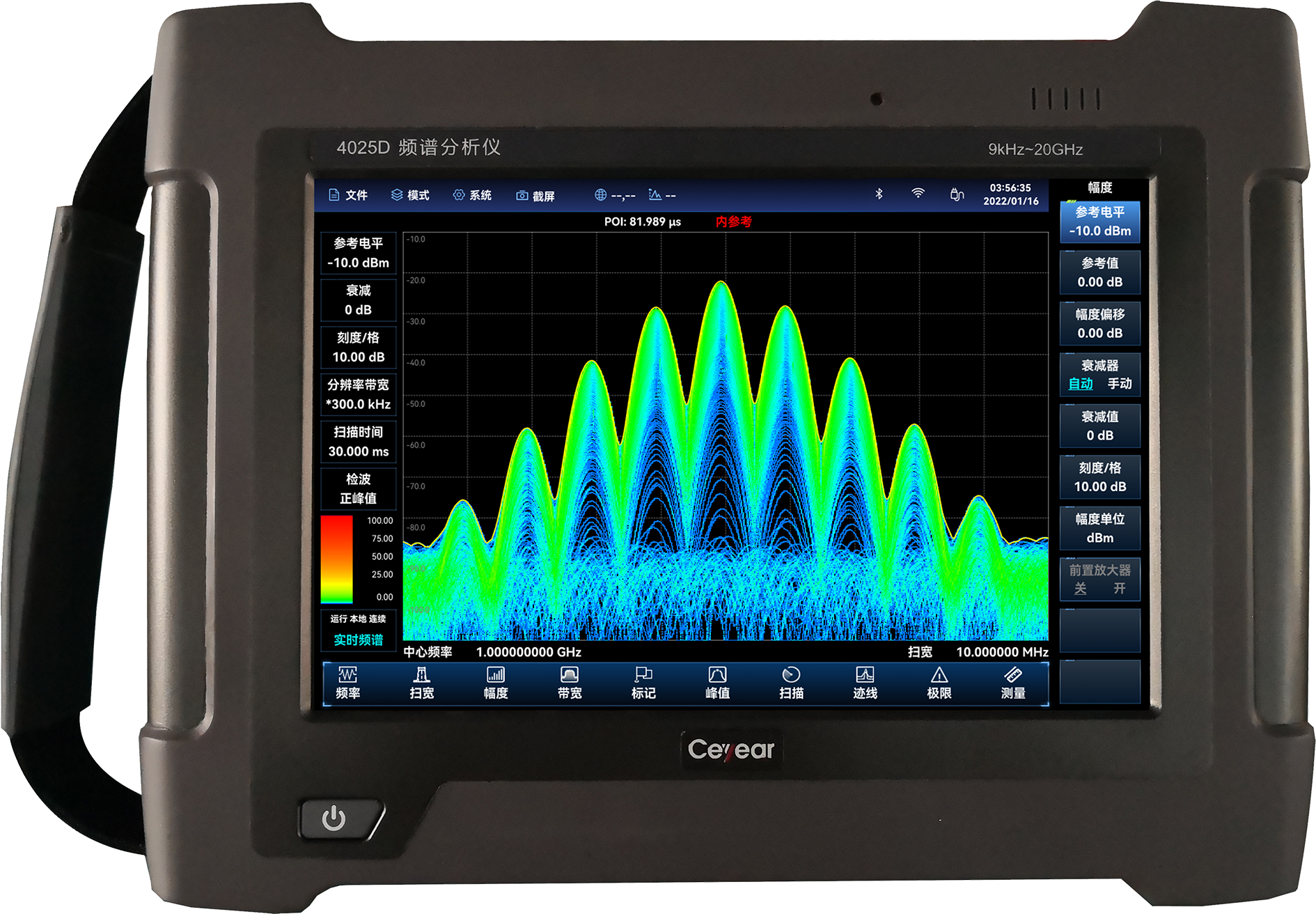

Анализатор спектра Ceyear 4025D представляет собой новое поколение высокопроизводительных портативных анализаторов спектра. Диапазон частот составляет 9 кГц ~ 20 ГГц.

По сравнению с продуктами предыдущего поколения такие показатели, как производительность, функциональность, управляемость, мобильность, адаптивность к окружающей среде, время автономной работы, вспомогательный интерфейс и другие  -  улучшены во всех направлениях.

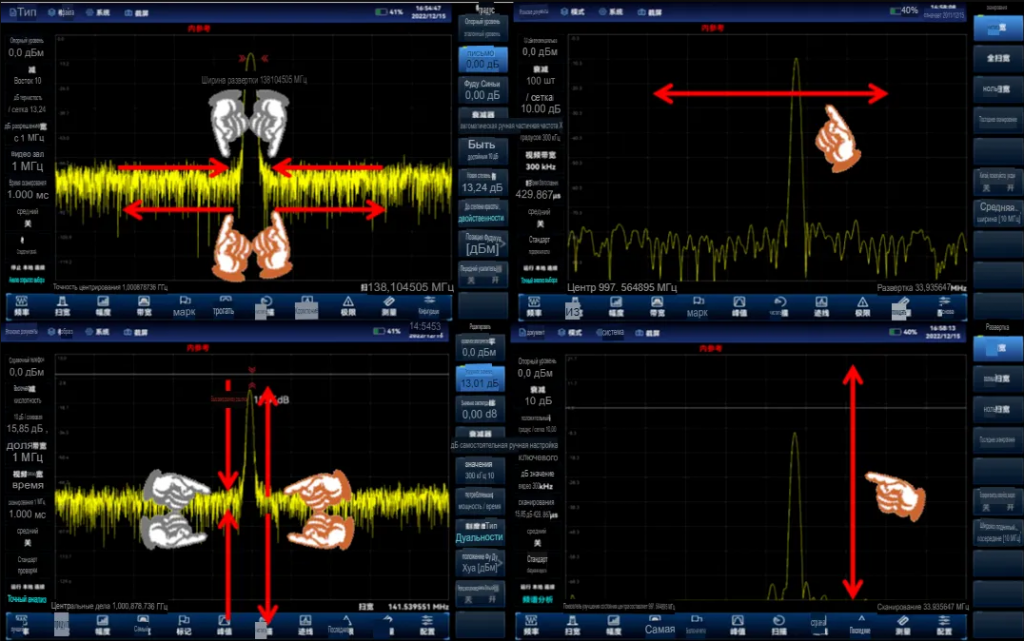

Что касается непосредственно производительности, значительно улучшены более десяти ключевых показателей, таких как фазовый шум, шум пола и скорость сканирования. Добавлены функции измерения, такие как спектр в реальном времени, измеритель пиковой мощности, а также измерение карты внутри и снаружи помещений, что может обеспечить лучшую защиту для установки и обслуживания электронного оборудования пользователей на месте. Гарантия. Анализатор спектра 4025D имеет портативную конструкцию, вес всего устройства составляет всего 3,5 кг, типичное время автономной работы может достигать 4,5 часов, а 10,1-дюймовый сенсорный экран с разрешением 1280 x 800 обеспечивает лучшее взаимодействие.

Функции:

1. Спектральный анализ.

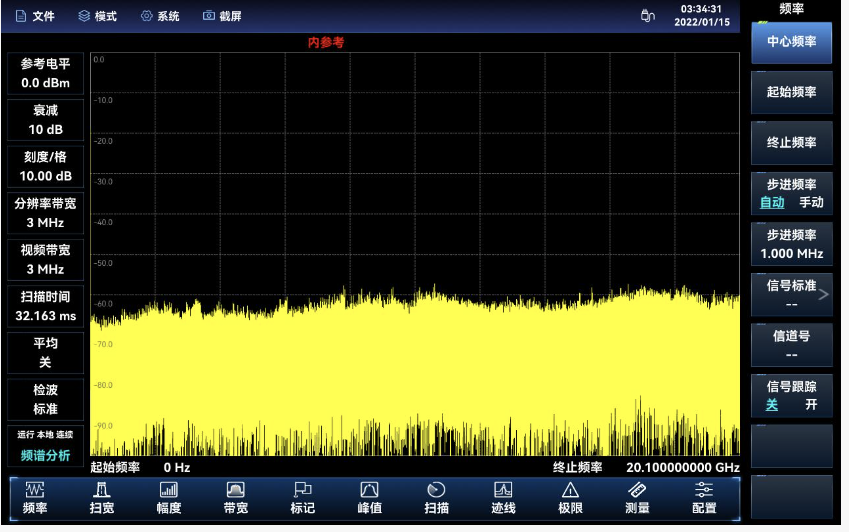

Модель 4025D значительно улучшила все показатели предыдущего поколения продуктов, что может обеспечить пользователям более высокую производительность. Самое быстрое время сканирования при полной ширине развертки 20 ГГц при частоте RBW3 МГц составляет всего 33 мс, а самое быстрое время сканирования при ширине развертки 1 ГГц при частоте rbw1 кГц составляет менее 4 с.Он показывает типичное значение среднего уровня шума - 165 дБм/Гц при частоте 1 ГГц, а типичное значение шума боковой полосы может достигать -111 Дбс/Гц при частоте, несущей 1 ГГц при смещении частоты 10 кГц.

2. Анализ помех.

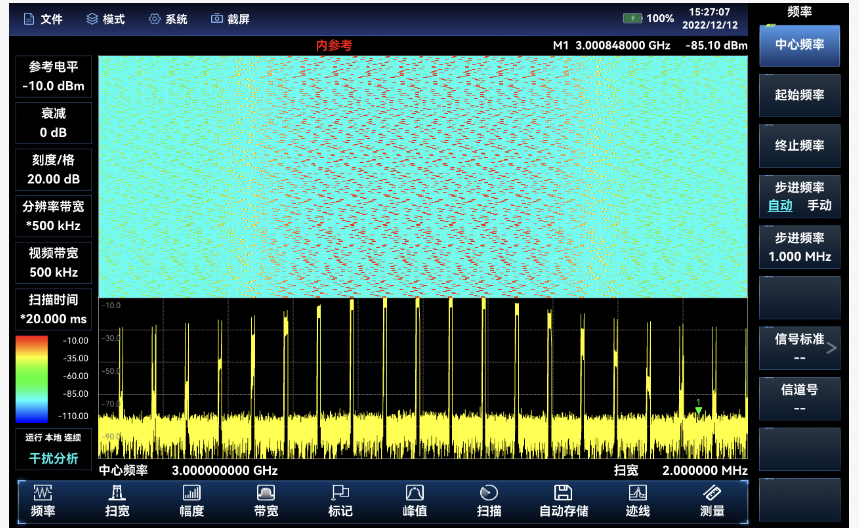

Опция анализа помех анализатора спектра 4025D имеет функции измерения спектра, каскадной диаграммы и измерения RSSI.В каскадной диаграмме используется метод трехмерного отображения частота-амплитуда-время, который может легко наблюдать периодические или прерывистые сигналы и отображать их в Водопадная диаграмма Различные цвета отражают силу амплитуды сигнала.RSSI (Индикация силы принятого сигнала) в основном используется для измерения изменения силы сигнала точечной частоты в течение определенного периода времени.И водопадная диаграмма, и измерение RSSI поддерживают автоматическое сохранение функция сигнала.

3. Опция сканирования каналов.

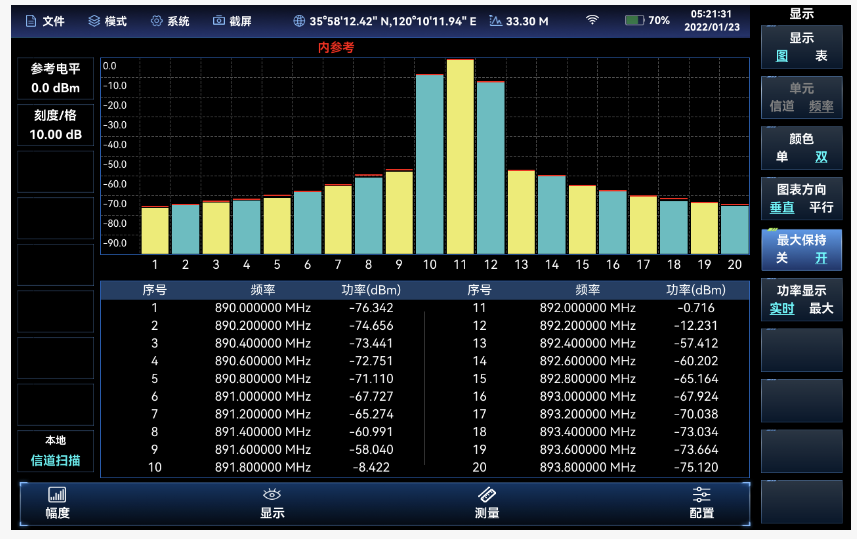

Режим измерения сканирования каналов обеспечивает измерение мощности сигнала на нескольких каналах. Мощность сигнала отображается в виде гистограммы или списка, и можно измерить мощность сигнала до 20 каналов. В соответствии с методом настройки канала существует три метода измерения: сканирование каналов, сканирование частоты и сканирование списка.Полоса пропускания канала и количество каналов могут быть установлены в трех методах измерения.

4. Опция анализа аналоговой демодуляции.

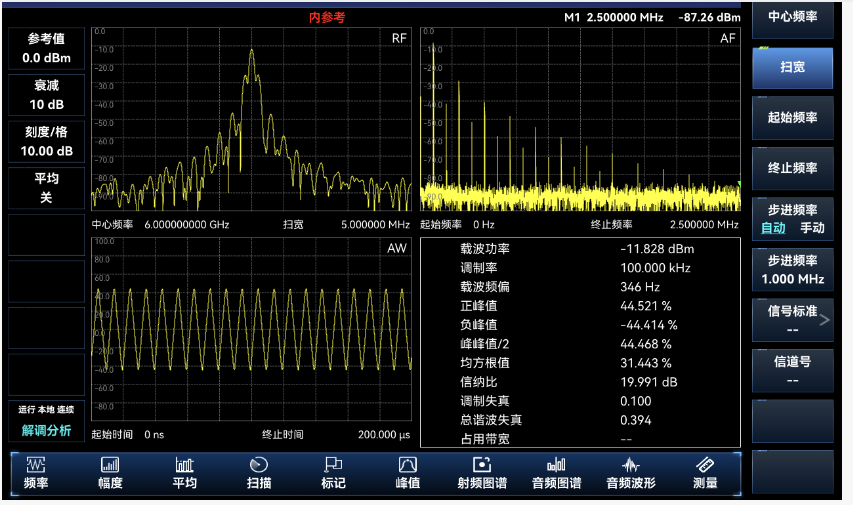

Режим измерения анализа демодуляции обеспечивает отображение спектра сигнала модуляции AM, FM, PM и анализ связанных параметров. Основные спектры и измерения связанных параметров следующие:

Радиочастотный спектр: Подобно режиму анализа спектра, он отображает спектр модулированного сигнала и может измерять занимаемую полосу пропускания.

Аудиоспектрограмма: отображает спектрограмму демодулированного аудиосигнала.

Audio Waveform: отображает форму демодулированного аудиосигнала во временной области.

Анализ параметров: мощность несущей, скорость модуляции, девиация несущей частоты, глубина модуляции (AM), девиация частоты модуляции (FM), девиация фазы модуляции (PM), SNR, искажение модуляции, общее гармоническое искажение и т. д. Параметры измеряются и анализируются.

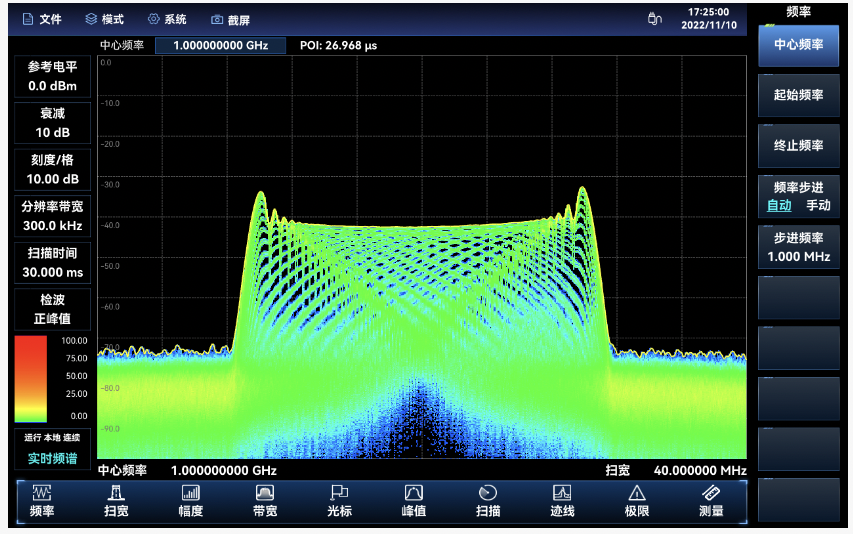

Анализатор спектра 4025D имеет функцию анализа спектра в реальном времени, которая в основном используется для захвата и анализа переходных сигналов, изменяющихся во времени, и импульсных сигналов.Максимальная полоса анализа в реальном времени составляет 40 МГц, и он может реализовывать цифровые функции измерения послесвечения и спектрограммы переходных процессов. сигналы.
