Решения для тестирования ГНСС

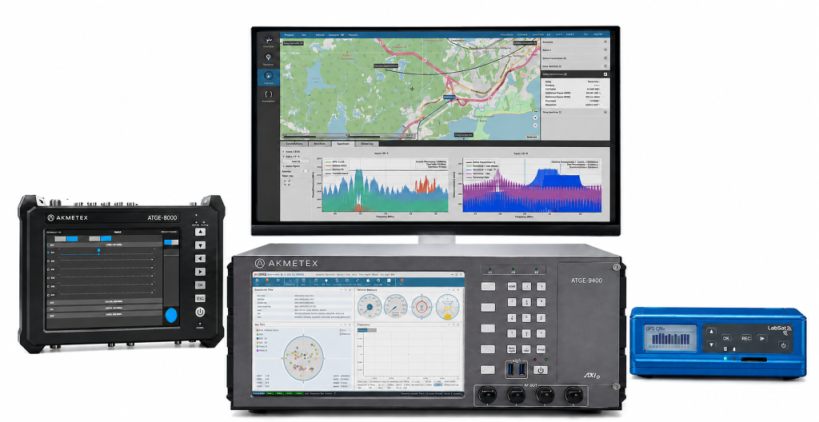

Раздел «Решения для тестирования ГНСС» на сайте АКМЕТРОН собирает оборудование для проверки приёмников и систем спутниковой навигации. В разделе 3 категории: имитаторы сигналов ГНСС, устройства записи и воспроизведения сигналов ГНСС, программное обеспечение для имитации ГНСС. Представлены решения вендоров АКМЕТЕХ, LabSat, Spirent, Safran (Spectracom), Rohde & Schwarz, Keysight и других.

Имитатор сигналов ГНСС позволяет тестировать приёмник в управляемых и воспроизводимых условиях — без выезда на полигон и без зависимости от текущего состояния реальной спутниковой группировки. В зависимости от модели и установленных лицензий можно задавать дату, время, координаты и траекторию движения приёмника, состав навигационных систем и сигналов, уровни отдельных спутников, параметры атмосферы, многолучевого распространения и другие условия приёма. Оборудование применяется для оценки чувствительности, времени первого определения координат, точности позиционирования и скорости, а также устойчивости сопровождения сигналов GPS ГЛОНАСС, Galileo, BeiDou и других систем. Моделирование подавления (jamming) и подмены сигнала (spoofing) доступно только в предназначенных для этого конфигурациях и программных опциях. Совместные испытания ГНСС и соседних радиочастотных систем, например LTE, проводят с помощью многостандартного векторного генератора или комплексного стенда с дополнительным источником сигнала.

Устройства записи и воспроизведения сигналов ГНСС позволяют зафиксировать реальный сигнал в конкретной точке (в том числе с помехами) и затем многократно воспроизвести его в лаборатории для повторяемых испытаний — это дополняет чисто синтетическую имитацию сценариями из реальных условий и особенно ценно, когда нужно повторно проверить поведение приёмника при конкретной зафиксированной проблеме (например, известной точке с сильными помехами). Программное обеспечение для имитации ГНСС управляет сценарием испытания — задаёт траекторию, состав спутниковой группировки, уровень и тип помех, позволяет автоматизировать серию повторяемых тестов без ручной настройки оборудования перед каждым запуском.

Оборудование раздела применяется при разработке и сертификации навигационной аппаратуры, в системах беспилотного транспорта и робототехники, в авиационной и автомобильной электронике, а также в задачах, где нужна проверка устойчивости навигации к радиопомехам и спуфингу — это особенно актуально для гражданской и специальной техники, где отказ навигации напрямую влияет на безопасность.

В разделе представлены решения нескольких вендоров — АКМЕТЕХ, LabSat, Spirent, Safran (Spectracom), Rohde & Schwarz, Keysight и других, — что позволяет подобрать имитатор нужного класса точности и бюджета: от компактных однодиапазонных моделей для базовой проверки до многоканальных лабораторных платформ полного цикла.

На каждую модель имитатора АКМЕТРОН предоставляет техническую документацию производителя, что упрощает согласование выбранной конфигурации с внутренним техническим заданием заказчика ещё до заказа оборудования.

Ключевые параметры выбора имитатора — точный перечень поддерживаемых навигационных систем, сигналов и диапазонов, возможность их одновременной генерации, количество моделируемых сигналов и РЧ-выходов, диапазон и точность установки мощности, частота обновления сценария и динамические характеристики. Для проверки захвата, чувствительности или сопровождения одного сигнала может быть достаточно компактной одночастотной конфигурации. Для испытания многосистемного многочастотного приёмника требуется одновременная генерация всех необходимых сигналов. При выборе устройства записи и воспроизведения дополнительно учитывают количество РЧ-каналов, полосу записи, разрядность квантования IQ-данных, скорость потока и ёмкость накопителя, а для программного обеспечения — совместимость с оборудованием и состав лицензий. Как выбрать имитатор ГНСС.

АКМЕТРОН помогает подобрать конфигурацию Имитатора сигналов ГНСС под задачу — от одноканальных моделей до многоканальных платформ со сценарным управлением, поставляет оборудование и сопутствующее ПО и консультацию по интеграции имитатора в существующий испытательный стенд. Доставка — по всей России.

Можно ли протестировать устойчивость приёмника к спуфингу и джаммингу? — Да, но моделирование помех, подавления и подмены сигнала поддерживают не все имитаторы сигналов ГНСС. Для таких испытаний необходима соответствующая аппаратная конфигурация, программная лицензия или отдельный источник помех.

Можно ли одновременно имитировать GPS, ГЛОНАСС, Galileo и BeiDou? — Да, если выбранная аппаратная конфигурация и программные лицензии поддерживают необходимые группировки, сигналы и частотные диапазоны. Возможность одновременной генерации следует проверять отдельно для каждой модели.

Как быстро можно получить имитатор ГНСС нужной конфигурации? — Срок поставки зависит от модели и комплектации, точный срок специалисты АКМЕТРОН называют после подбора конфигурации под задачу заказчика.

Можно ли использовать оборудование раздела для тестирования беспилотных летательных аппаратов? — Да, имитаторы ГНСС позволяют воспроизводить полёт по заданной траектории, изменение высоты, скорости и ускорения, потерю видимости спутников и воздействие помех. Для испытаний автопилотов и полётных контроллеров могут применяться режимы аппаратного моделирования в контуре управления — HIL.

Нужна ли отдельная сертификация для использования имитатора ГНСС? — Требования зависят от назначения испытаний, отраслевой методики и системы качества заказчика. Если результаты используются в регулируемых измерениях или сертификационных процедурах, необходимо заранее проверить требования к метрологическому статусу, поверке и документации оборудования.

Что выбрать: имитатор ГНСС или устройство записи и воспроизведения? — Имитатор ГНСС подходит для создания управляемых сценариев, в которых можно изменять траекторию, состав спутниковой группировки, уровни сигналов и условия распространения. Устройство записи и воспроизведения используют, когда необходимо зафиксировать реальный эфир и затем повторить его в лаборатории. Для комплексных испытаний оба подхода можно сочетать.
