Calnex SNE Ignite 400G — высокоскоростной эмулятор сетевых условий

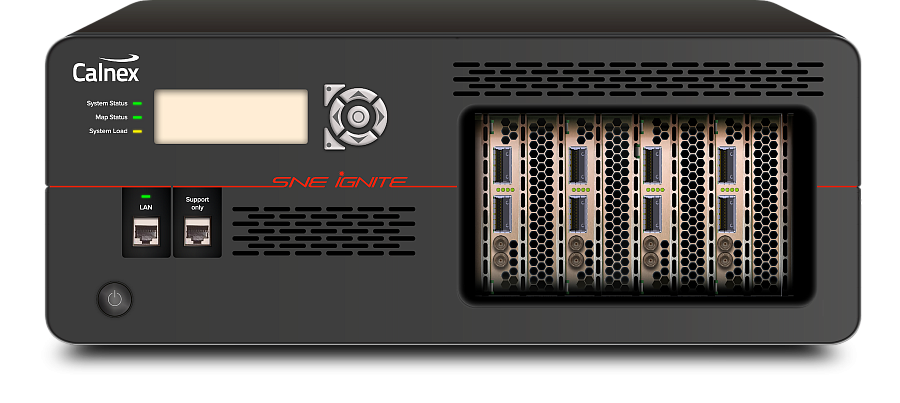

Calnex SNE Ignite 400G
Эмулятор сетевых условий для тестирования AI-инфраструктуры и 400G Ethernet
Calnex SNE Ignite 400G предназначен для проверки AI/HPC-инфраструктуры, RoCE-транспорта, поведения PFC и дальних DCI-соединений в контролируемых и воспроизводимых сетевых условиях. Платформа позволяет в лаборатории вносить точные сетевые нарушения в живые 400G AI-трафиковые потоки и воспроизводить неблагоприятные условия, характерные для реальной эксплуатации.
Ignite 400G рассчитан на 400G AI backend и DCI-среды и сохраняет штатное поведение механизмов управления lossless Ethernet. Это позволяет проверять AI workloads, RoCE transport, congestion control и настройку PFC при контролируемой задержке, перегрузке, потерях, асимметрии путей и событиях на линии в scale-out и scale-across архитектурах.
Calnex SNE Ignite 400G
Ключевые особенности: Calnex SNE Ignite 400G — высокоскоростной эмулятор сетевых условий Ethernet 400GE для
Реалистичные условия AI Fabric
AI fabrics отличаются от традиционных корпоративных и операторских сетей. GPU и xPU создают интенсивные синхронизированные bursts, а RDMA предъявляет жёсткие требования к задержке, порядку доставки, congestion response и packet delivery. Даже небольшие потери пакетов, вариации задержки или некорректно настроенное congestion control могут ухудшить job completion time, загрузку fabric и общую эффективность workloads.
По мере масштабирования AI-кластеров необходимо проверять совместное поведение high-radix leaf-spine fabrics, adaptive routing, распределение потоков и load balancing, распространение PFC backpressure, ECN marking и DCQCN response, а также межцентровые задержки и потери.
PFC и congestion control
DCQCN на конечных узлах совместно с PFC и ECN на коммутаторах используется для поддержания высокой загрузки и предсказуемого поведения Ethernet fabric. Ignite 400G не завершает PFC frames, а позволяет перехватывать их, задерживать и вносить другие нарушения.
Это позволяет проверять XON/XOFF thresholds, pause duration и buffer management при различных сетевых расстояниях, создаваемых эмулятором.
RDMA и RoCE
RDMA обеспечивает высокую эффективность и низкие накладные расходы, но требует надёжного транспорта. В RoCEv2-средах необходимо проверять congestion control, timeout behavior, retransmission handling и recovery mechanisms до перехода к полноценному AI application testing.
Ignite 400G позволяет тестировать RDMA-трафик на 400GbE при 100% throughput и нулевых потерях со стороны самого тестового прибора. За счёт понимания RDMA semantics и RoCE headers протокол можно проверять end-to-end в контролируемых сетевых условиях.
Scale-across и DCI
При расширении AI-кластеров на большие физические расстояния и несколько центров обработки данных можно воспроизводить long-haul delay, packet loss и congestion behavior непосредственно в лаборатории без физических катушек оптоволокна и трудно повторяемых полевых условий.
Это упрощает анализ transport behavior, настройку параметров PFC и проверку DCI-сценариев в контролируемых и воспроизводимых условиях.
Ultra Ethernet
Ultra Ethernet вводит новые механизмы повышения производительности, надёжности и эффективности Ethernet в AI/HPC-средах. До внедрения необходимо проверять соответствие спецификациям и совместимость конечных устройств, коммутаторов и fabric.
Ignite 400G позволяет проверять эти механизмы при воспроизводимых задержках, потерях, corruption, reordering и asymmetry, анализируя recovery behavior, соответствие и interoperability.
Области применения: Calnex SNE Ignite 400G — высокоскоростной эмулятор сетевых условий Ethernet 400GE для
| Chip & Silicon | Accelerator, NIC или switch silicon: проверка реализации, корректности, пределов производительности алгоритмов и on-chip buffers. |
| Endpoint & NIC | Проверка поведения SmartNIC и встроенных функций, включая HW offloading и PFC. |
| Fabric & Switch | Switch buffers/VOQ, hashing, forwarding, in-switch bandwidth allocation, fan-in, blocking и oversubscription; настройка PFC thresholds и pause duration; SONiC testing; link reliability, flaps и DCI long-haul delays. |
| Protocol | End-to-end проверка RDMA/RoCE transport и recovery behavior при delay, loss, reordering, timeout и congestion signaling. |
Web-интерфейс
Ignite 400G использует графический map-based WebUI для построения тестовых схем и настройки impairment-функций.
Map-based WebUI Calnex SNE Ignite 400G
FPGA-архитектура
Ignite 400G построен на специализированной FPGA-архитектуре для высокоскоростного и высокоточного тестирования. Она обеспечивает controlled impairment на 400GbE при сохранении full line-rate operation, 100% throughput и zero-loss traffic handling.
Точное управление временем, низкая собственная задержка и воспроизводимое поведение impairment-функций позволяют проверять чувствительные Ethernet, RDMA и lossless network environments до внедрения.
Физические характеристики
| Порты | 8 × 100GbE; 2 × 400GbE. |
| Network Interfaces | 100GbE — QSFP28; 400GbE — QSFP-DD. |
| Размер | 3.7U. |
| Прозрачная передача PFC | Поддерживается. |
| SyncE Passthrough | Clock может быть восстановлен на одном порту и прозрачно передан на другой. |
| Clock Reference | Internal или External (10 MHz). |
Общие функции
| Live Changes | Изменение любого impairment setting в реальном времени. |
| 400G IP Stream | Двунаправленный 400G IP stream на полной линейной скорости. |
| Throughput | 100% для любого трафика, включая RDMA, PFC, DCQCN/CNP. |
| Timeline | Планирование изменений параметров эмуляции без ручного вмешательства; возможен loop timeline для непрерывного воспроизведения. |
Impairment
| Impairment profiles | 8. |
| Delay | До 320 ms. |
| Jitter | Поддерживается. |
| Corruption | Поддерживается. |
| Duplication | Поддерживается. |
| Drop | Поддерживается. |
| Modify | Invert, Static, Increment, Decrement, Fuzz. |
| Checksums | Регенерация L2, L3 и L4 checksums. |
Фильтрация
| PFC Frames | Поддерживается. |
| MAC Address | Поддерживается. |
| IPv4 / IPv6 | Поддерживается. |
| UDP | Поддерживается. |
| VLAN | Поддерживается. |
| TCP | Поддерживается. |
| MPLS | Поддерживается. |
| DiffServ / DSCP | Поддерживается. |
Управление и мониторинг
| Intuitive Web UI | Поддерживается. |
| RESTful API | API для автоматизации тестирования. |
| Smart-Start Up | Автоматический запуск предыдущей map после загрузки. |
| Map Statistics | Статистика пакетов на уровне портов и impairment nodes через UI, а также экспорт в CSV и JSON. |
