Arista 7135V-48Y-4QC — Layer 1+ FPGA Switch для сверхнизкой задержки
Arista 7135V Series Layer 1+ FPGA Switch
Ультранизколатентная Layer 1+ FPGA-платформа 48×SFP28 + 4×QSFP28 на AMD Versal HBM
Arista 7135V Series — FPGA-платформа с Layer 1 crosspoint matrix switch для ультранизколатентного распределения данных и построения специализированных сетевых приложений. Модель 7135V-48Y-4QC оснащена 48 портами SFP28 и 4 портами QSFP28 и использует AMD Versal HBM Series FPGA.
Платформа ориентирована на среды, где критичны наносекунды задержки, включая торговые площадки и HFT-инфраструктуру. В разделе Product Highlights исходного datasheet указана Layer 1 latency from 5 ns at 25G, тогда как в Overview и таблице преимуществ для 25G L1 replication приведено значение 6 ns. Оба значения сохранены без исправления.
Помимо FPGA-функциональности, 7135V объединяет signal regeneration, port mirroring, dynamic patching/link management, ad-hoc tapping без перекоммутации, media conversion, telemetry и другие Layer 1+ функции.

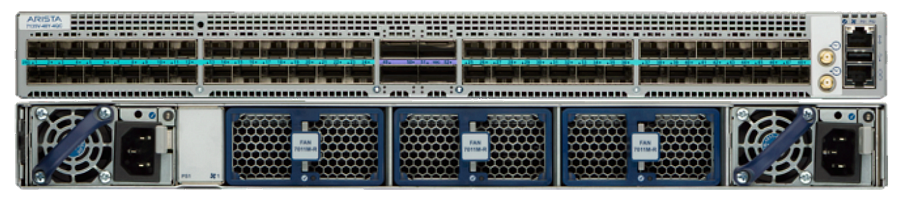

Arista 7135V Series — передняя панель
Arista 7135V Series — задняя панель
Основные характеристики
Ultra Low Latency
Резервирование и оптимизация для ЦОД
Мониторинг и управление
Преимущества Layer 1+
| Функция | Преимущество |
|---|---|
| Simplified stack | Fan-out с задержкой 6 нс, эквивалентной примерно одному метру fiber/copper interconnect, и пренебрежимо малым jitter. |
| Media conversion | Снижение затрат за счёт преобразования различных media types, работающих на одной скорости. |
| Layer 1+ functionality | Снижение rack space и сложности благодаря dynamic patching, tapping, one-to-many replication, telemetry и comprehensive port statistics в одном устройстве. |
| Feature rich | Access control, syslog, SNMP, packet stats, tcpdump, JSON RPC API, time-series data, streaming telemetry и другие функции доступны штатно в 7135 Series. |
| Easy app deployment | Встроенная application infrastructure позволяет упаковывать приложения в простые пакеты для развёртывания. |
| Enterprise ready | FPGA-платформа интегрируется с 64-bit x86 management processor и EOS для построения расширяемых решений. |
Arista EOS
Все продукты Arista, включая 7135V Series, используют Arista EOS. EOS — модульная операционная система коммутатора с архитектурой state sharing, разделяющей состояние коммутатора, обработку протоколов и логику приложений. EOS построена на стандартном Linux kernel; процессы работают в изолированном memory space и обмениваются состоянием через in-memory database.
EOS поддерживает Zero Touch Provisioning, LANZ и Linux-based tools непосредственно на коммутаторе. Arista CloudVision предоставляет network-wide workload orchestration, workflow automation и real-time telemetry.
Архитектура платформы
AMD Versal HBM Series FPGA соединена с 48 SFP28 и 4 QSFP28 front-panel ports через единый Layer 1 crosspoint matrix switch chip. Платформа поддерживает существующие приложения Arista, включая low-latency Mux и High Precision Timestamping, и позволяет использовать FPGA для собственных пользовательских приложений.
Архитектура Arista 7135V-48Y-4QC
Приложения Arista 7135V
Arista предлагает приложения для packet replication, multiplexing, filtering, timestamping, Layer 2/3 switching, aggregation и capture. Также доступны FPGA development kits и IP cores для разработки и развёртывания собственных приложений.
| Приложение | Назначение | Ключевые возможности | Применение |
|---|---|---|---|
| MetaWatch | Расширенный сетевой мониторинг | Regenerative tapping; large-scale lossless tap aggregation; multi-port data capture; sub-nanosecond timestamping; deep buffering 16 GB. | Network monitoring/visibility; troubleshooting; market data & packet capture; latency measurement; MiFID II/RTS 25 compliance. |
| MetaMux | Low-latency multiplexing | Data aggregation за десятки наносекунд; deterministic jitter; packet statistics; BGP & PIM support. | Ultra-low-latency connectivity для trading; market-data fan-out и order-entry aggregation. |
| MultiAccess | Connection sharing с enhanced security | Low-latency multiplexing и security от 55 нс; ACL-based filtering; data privacy; объединение mux/filtering. | Secure connection sharing; sponsored access; multi-tenant exchange access; low-latency interconnect sharing; Colo deployments. |
| SwitchApp | Low-latency Layer 2 / Layer 3 switching | 10/25/40G L2/L3 switching в FPGA; packet switching 89–250 нс в зависимости от профиля; full-featured L2/L3 pipeline на EOS; до 480 Gbps для 10G и 600 Gbps для 25G. | Exchange-facing connectivity; L2/L3 multicast pub/sub; Colo deployments; traffic distribution; low-latency back-office/message-bus infrastructure. |
| MetaWatch Inline* | In-line packet timestamping для fairness биржи | Timestamping на границе trading-venue networks; passthrough latency менее 200 нс; точная синхронизация timestamps между несколькими устройствами. | Повышение exchange fairness; снижение trading-venue latency sensitivity; сохранение порядка заявок по edge timestamps; снижение сложности и риска традиционной low-latency exchange infrastructure. |
* В исходном datasheet указано: MetaWatch Inline в настоящее время не поддерживается в EOS.
Разработка пользовательских FPGA-приложений
7135V предоставляет встроенный application framework, позволяющий упаковывать FPGA-приложения в простые пакеты для развёртывания. Arista development toolkits дают полный доступ к ресурсам FPGA. Используются те же API и developer kits, которые применяет инженерная команда Arista.
Технические характеристики: Arista 7135V-48Y-4QC — Layer 1+ FPGA Switch для сверхнизкой задержки
| Модель | 7135V-48Y-4QC. |
| Front-Panel Ports | 48×SFP28, 4×QSFP28. |
| Layer 1 Throughput | 1–25.8 Gbps per lane. |
| Layer 1 Latency | От 5 нс. |
| FPGA | 1× AMD Versal HBM Series VH1542. |
| FPGA DRAM | 16 GB HBM DRAM. |
| FPGA Development Kit (FDK) | Да. |
| Vitis Development Kit (VDK) | Нет. |
| Clock | OCXO. |
| CPU | 8-core x86. |
| System DRAM / SSD | 32 GB / 240 GB. |
| RS-232 Serial Ports | 1 × RJ-45. |
| USB Ports | 1. |
| 100/1000 Management Ports | 1. |
| Internal CPU Interfaces | 2×25G + 2×10G. |
| PPS Input | 1 × 5V TTL, 50Ω или Hi-Z. |
| PPS Output | 1 × 5V TTL. |
| Hot-swap Power Supplies | 2, схема 1+1. |
| Hot-swappable Fans | 3, схема N+1. |
| Reversible Airflow | Да. |
| Typical / Max Power Draw | 500 W / 615 W. |
| Форм-фактор | 1U. |
| Размеры | 17.3 × 1.7 × 22.4 in (44.0 × 4.4 × 56.9 cm). |
| Масса | 26.2 lb (11.9 кг). |
| Fan Tray | FAN-7011M. |
| Power Supplies | PWR-1011-AC или PWR-1011-DC. |
| EOS Feature Licenses | Group 3. |
| Minimum EOS | 4.36.0F. |
Стандарты и сертификация
| EMC | FCC Class A, ICES-003, EN 55032, EN IEC 61000-3-2:2019, EN 61000-3-3. |
| Immunity | EN 55035, EN 300 386. |
| Safety | EN 62368-1:2014 + A11:2017, IEC-62368-1:2014. |
| Certifications | BSMI, CE, KCC, NRTL, RCM, UKCA, VCCI. |
| EU Directives | 2014/53/EU, 2014/35/EU, 2014/30/EU, 2012/19/EU, 2011/65/EU, 2015/863/EU. |
Условия эксплуатации
| Рабочая температура, Forward airflow | 0–40 °C. |
| Рабочая температура, Reverse airflow | 0–35 °C. |
| Относительная влажность | 10–85%, без конденсации. |
| Максимальная высота | 2000 м. |
Определённые airflow configurations или использование более мощной/низкотемпературной оптики могут снизить максимальную рабочую температуру.
Параметры блоков питания
| Параметр | PWR-1011-AC | PWR-1011-DC |
|---|---|---|
| Input Voltage | 110–240V AC | -48…-60V DC |
| Typical Input Current | 25A Max (-48V) | |
| Input Frequency | 50/60Hz | DC |
| Output Power | 1000W | 1000W |
| Input Connector | IEC 320-C13 | IEC 60320 C14 |
| Efficiency | 93% Platinum | 92% |
Оптика и кабели
QSFP-порты 7135V поддерживают 100GE, 4×25GE, 40GE и 4×10GE. SFP28-порты поддерживают 25GE и 10GE. Enhanced Performance E-Series optics позволяют работать на 100G и 25GE без FEC для минимизации задержки. За исключением E-Series optics, 100GBASE-LR4 и некоторых copper cables, для 100GE и 25GE требуется FEC; для 10GE и более низких скоростей FEC не используется.
100G QSFP optics and cables
| Интерфейс | Оптика/кабель | Описание / дальность |
|---|---|---|
| 100GBASE-CR4 | CAB-Q-Q-100G-xM | QSFP–QSFP copper, 1–5 м. |
| 4×25GBASE-CR | CAB-Q-4S-100G-xM | QSFP–4×SFP breakout copper, 1–5 м. |
| 4×25GBASE-CR | CAB-Q-Q-100G-xM | QSFP–QSFP copper; QSFP ports configured as 4×25GE. |
| 100GBASE-AOC | AOC-Q-Q-100G-xM | 100G QSFP–QSFP AOC, 1–30 м. |
| 100GBASE-SR4-E | QSFP-100G-SR4-E | 30 м OM3 / 50 м OM4 без FEC; 70 м OM3 / 100 м OM4 с FEC. |
| 4×25GBASE-SR-E | QSFP-100G-SR4-E | Режим 4×25GE; 30 м OM3 / 50 м OM4 без FEC или 70/100 м с FEC. |
| 100GBASE-SR4 | QSFP-100G-SR4 | 70 м OM3 / 100 м OM4 parallel MMF. |
| 4×25GBASE-SR | QSFP-100G-SR4 | Режим 4×25GE; 70 м OM3 / 100 м OM4. |
| 100GBASE-SRBD / SWDM4 | QSFP-100G-SRBD / SWDM4 | 70 м OM3 / 100 м OM4 duplex MMF. |
| 100GBASE-PSM4 / PLRL4 | QSFP-100G-PSM4 / PLRL4 | 500 м / 2 км over parallel MMF. |
| 4×25GBASE-LR | QSFP-100G-PSM4 / PLRL4 | Режим 4×25GE; 500 м / 2 км. |
| 100GBASE-LR4 | QSFP-100G-LR4 | 10 км duplex SMF без FEC. |
| 100GBASE-LRL4 | QSFP-100G-LRL4 | 2 км duplex SMF. |
| 100GBASE-CWDM4 / XCWDM4 | QSFP-100G-CWDM4 / XCWDM4 | 2 км / 10 км duplex SMF. |
| 100GBASE-DR / FR / LR | QSFP-100G-DR / FR / LR | 500 м / 2 км / 10 км duplex SMF. |
40G QSFP optics and cables
| Интерфейс | Оптика/кабель | Описание / дальность |
|---|---|---|
| 40GBASE-CR4 | CAB-Q-Q-xM | QSFP–QSFP copper, 0.5–5 м. |
| 4×10GBASE-CR | CAB-Q-S-xM | QSFP–4×SFP breakout copper, 0.5–5 м. |
| 4×10GBASE-CR | CAB-Q-Q-xM | QSFP–QSFP copper, 1–5 м; ports configured as 4×10GE. |
| 40GBASE-AOC | AOC-Q-Q-40G-xM | QSFP–QSFP AOC, 3–100 м. |
| 40GBASE-SR4 | QSFP-40G-SR4 | 100 м OM3 / 150 м OM4 parallel MMF. |
| 4×10GBASE-SR | QSFP-40G-SR4 | Режим 4×10GE; 100 м OM3 / 150 м OM4. |
| 40GBASE-SRBD | QSFP-40G-SRBD | 100 м OM3 / 150 м OM4 duplex MMF. |
| 40GBASE-UNIV | QSFP-40G-UNIV | 100 м OM3 / 150 м OM4 duplex MMF или 500 м duplex SMF. |
| 40GBASE-PLR4 / PLRL4 | QSFP-40G-PLR4 / PLRL4 | 10 км / 1 км over parallel MMF. |
| 4×10GBASE-LR | QSFP-40G-PLR4 / PLRL4 | Режим 4×10GE; 10 км / 1 км. |
| 40GBASE-LR4 / LRL4 | QSFP-40G-LR4 / LRL4 | 10 км / 1 км duplex SMF. |
25G SFP optics and cables
| Интерфейс | Оптика/кабель | Описание / дальность |
|---|---|---|
| 25GBASE-CR | CAB-S-S-25G-xM | SFP–SFP copper, 1–5 м. |
| 25GBASE-AOC | AOC-S-S-25G-xM | 25G SFP–SFP AOC, 3–30 м. |
| 25GBASE-SR-E | SFP-25G-SR-E | 30 м OM3 / 50 м OM4 без FEC или 70 м OM3 / 100 м OM4 с FEC. |
| 25GBASE-SR | SFP-25G-SR / SFP-25G-MR-SR | 70 м OM3 / 100 м OM4 duplex MMF. |
| 25GBASE-XSR | SFP-25G-MR-XSR | 200 м OM3 / 300 м OM4 duplex MMF. |
| 25GBASE-LR-E | SFP-25G-LR-E | 2 км duplex SMF без FEC или 10 км с FEC. |
| 25GBASE-LR | SFP-25G-LR / SFP-25G-MR-LR | 10 км duplex SMF с FEC. |
10G optics and cables
| Интерфейс | Оптика/кабель | Описание / дальность |
|---|---|---|
| 10GBASE-CR | CAB-SFP-SFP-xM | SFP–SFP copper, 0.5–5 м. |
| 10GBASE-AOC | AOC-S-S-10G-xM | 10G SFP–SFP AOC, 3–30 м. |
| 10GBASE-SR | SFP-10G-SR | 300 м OM3 / 400 м OM4 duplex MMF. |
| 10GBASE-SRL | SFP-10G-SRL | 100 м OM3 / 150 м OM4 duplex MMF. |
| 10GBASE-LR / LRL | SFP-10G-LR / LRL | 10 км / 1 км duplex SMF. |
| 10GBASE-T | SFP-10G-T | 30 м Cat6a copper. |
Информация для заказа
| Product Number | Описание |
|---|---|
| DCS-7135V-48Y-4QC# | Arista 7135 Series, 48 SFP28, 4 QSFP28, Layer 1 X-point, AMD Versal HBM Series FPGA, configurable fans & PSU. |
| DCS-7135V-48Y-4QC-F | 48 SFP28, 4 QSFP28, Layer 1 X-point, AMD Versal HBM Series FPGA, front-to-rear airflow, 2×AC. |
| DCS-7135V-48Y-4QC-R | 48 SFP28, 4 QSFP28, Layer 1 X-point, AMD Versal HBM Series FPGA, rear-to-front airflow, 2×AC. |
| FAN-7011M-F | Spare fan module, 1RU Enhanced Speed Fan, front-to-rear airflow. |
| FAN-7011M-F# | Configurable fan module, 1RU Enhanced Speed Fan, front-to-rear airflow. |
| FAN-7011M-R | Spare fan module, 1RU Enhanced Speed Fan, rear-to-front airflow. |
| FAN-7011M-R# | Configurable fan module, 1RU Enhanced Speed Fan, rear-to-front airflow. |
| PWR-1011-AC-RED | Arista PSU, 1RU, AC, 1000W, FORWARD, 73.5MM. |
| PWR-1011-AC-RED# | Configurable PSU, 1RU, AC, 1000W, FORWARD, 73.5MM. |
| PWR-1011-AC-BLUE | Arista PSU, 1RU, AC, 1000W, REVERSE, 73.5MM. |
| PWR-1011-AC-BLUE# | Configurable PSU, 1RU, AC, 1000W, REVERSE, 73.5MM. |
| PWR-1011-DC-RED | Arista PSU, 1RU, DC, 1000W, FORWARD, 73.5MM. |
| PWR-1011-DC-RED# | Configurable PSU, 1RU, DC, 1000W, FORWARD, 73.5MM. |
| PWR-1011-DC-BLUE | Arista PSU, 1RU, DC, 1000W, REVERSE, 73.5MM. |
| PWR-1011-DC-BLUE# | Configurable PSU, 1RU, DC, 1000W, REVERSE, 73.5MM. |
Гарантия и поддержка
Для Arista 7135V Series указана ограниченная аппаратная гарантия сроком один год, покрывающая запасные части, ремонт или замену с целевым сроком обработки 10 рабочих дней после получения устройства. Также доступны расширенные сервисные программы, включая next-business-day и 4-hour advance hardware replacement.
