Arista 7132LB-48Y4C — Layer 2 Application+ Switch для сверхнизкой
Arista 7132LB Series Layer 2 Application+ Switch
Программируемый коммутатор 48×SFP28 + 4×QSFP28 для ультранизколатентных L2/L3 и FPGA-приложений
Arista 7132LB Series — программируемая 25GbE-платформа, объединяющая ультранизколатентную коммутацию Layer 2/Layer 3 с возможностью разработки и развёртывания специализированных сетевых приложений на FPGA. Модель 7132LB-48Y4C оснащена 48 портами SFP28 и 4 портами QSFP28, использует Xilinx Virtex UltraScale+ VU9P-3 FPGA и рассчитана на next-generation 25G ultra-low-latency applications.
В Product Highlights указана пропускная способность front-panel I/O 1.6(3.2) Tbps (FDX) и ultra-low-latency switching от 89 нс с SwitchApp. Каждый SFP28-порт может независимо конфигурироваться на 10G или 25G. Платформа выполнена в компактном форм-факторе 1RU и содержит три SMA-порта для PPS IN/OUT и GPS antenna input.

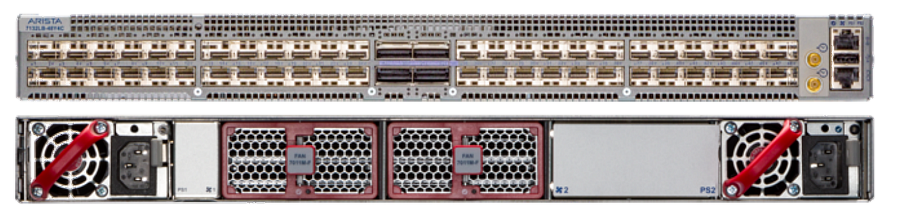

Arista 7132LB-48Y4C — передняя панель
Arista 7132LB-48Y4C — задняя панель
Основные характеристики
Arista Extensible Operating System
Управление
Arista EOS
Все продукты Arista, включая 7132LB Series, используют Arista EOS. EOS — модульная операционная система коммутатора с архитектурой state sharing, разделяющей состояние коммутатора, обработку протоколов и логику приложений. EOS построена на стандартном Linux kernel; процессы работают в изолированном memory space и обмениваются состоянием через in-memory database.
EOS поддерживает Zero Touch Provisioning, LANZ и Linux-based tools непосредственно на коммутаторе. Arista CloudVision предоставляет network-wide workload orchestration, workflow automation и real-time telemetry.
Архитектура платформы
Xilinx UltraScale+ VU9P-3 FPGA напрямую соединена с 48 SFP28 и 4 QSFP28 front-panel ports. Это позволяет поддерживать существующие приложения Arista, такие как Low Latency Mux и High Precision Timestamping, и использовать FPGA для пользовательских приложений. FPGA также имеет три прямых соединения с CPU card и четыре прямых соединения с 8G DDR4 memory.
Архитектура Arista 7132LB-48Y4C
SwitchApp
| Приложение | Назначение | Ключевые возможности | Применение |
|---|---|---|---|
| SwitchApp | Layer 2 and Layer 3 Switching | Ultra-low-latency packet forwarding 89–150 нс; non-blocking bandwidth profiles до 600 Gbps; full cut-through architecture; sub-nanosecond timestamping; до 48 портов 10G и 36 портов L2/L3 support at 25G; профили с различным балансом latency/bandwidth/features. | Layer 2/Layer 3 forwarding; packet encapsulation и filtering; повышение надёжности сети и troubleshooting; точное измерение и мониторинг задержки; MiFID II / RTS 25 compliance. |
Пользовательские приложения и FPGA Development Kit
Разработчики FPGA могут создавать собственные приложения для 7132LB Series с помощью Arista FPGA Development Kit (FDK). В комплект входят API documentation, sample code и IP cores. Development toolkits предоставляют полный доступ к ресурсам встроенной FPGA.
IP Core Features
| IP Core | Возможности |
|---|---|
| 10GbE MAC/PHY | Ultra-low-latency 10GbE Ethernet PCS/PMA and MAC; 10GbE support; AXI4 stream interface; register interface для counters и link status. |
| 25GbE MAC/PHY | Ultra-low-latency 25GbE Ethernet PCS/PMA and MAC; 25GbE support; AXI4 stream interface; register interface для counters и link status. |
| Timestamper | Complete precision timestamping system; timestamper core + sync & control daemon; PPS synchronization; пример Start-of-Frame timestamping application. |
| Mux | 10GbE packet multiplexer; configurable scheduling algorithms; AXI4 streaming inputs; status and packet counters; storm control. |
Precision Timing — IEEE 1588v2 и PPS
Для финансовых рынков, телекоммуникаций и media & entertainment сетей 7132LB поддерживает высокоточную in-band time/frequency distribution через Precision Time Protocol (PTP, IEEE 1588v2) с optional PPS inputs. Благодаря high-stability onboard oscillator платформа может обеспечивать picosecond-level time synchronization.
На front panel расположены два SMA-порта PPS — один input и один output. Internal PPS distribution network подаёт PPS signals на FPGA сетевого приложения. Один front-panel SMA port может выдавать internal 10 MHz PPS clock downstream systems; в исходном datasheet эта функция помечена как не поддерживаемая в EOS.
Высокая доступность и гибкость
Технические характеристики: Arista 7132LB-48Y4C — Layer 2 Application+ Switch для сверхнизкой задержки
| Модель | 7132LB-48Y4C. |
| Front-Panel Ports | 48×SFP28, 4×QSFP28. |
| FPGA | 1× Xilinx UltraScale+ VU9P-3. |
| FPGA DRAM | 4 × 8 GB DDR4. |
| FPGA Development Kit (FDK) | Да. |
| Vitis Development Kit (VDK) | Да; в исходном datasheet отмечено, что в EOS в настоящее время не поддерживается. |
| Clock | OCXO. |
| CPU | 8-core x86. |
| System DRAM / SSD | 32 GB DDR4 / 120 GB. |
| RS-232 Serial Ports | 1 × RJ-45. |
| USB Ports | 1. |
| 100/1000 Management Ports | 1. |
| PPS Input | 1 × 5V TTL, 50Ω или Hi-Z. |
| PPS Output | 1 × 5V TTL. |
| Hot-swap Power Supplies | 2, схема 1+1. |
| Hot-swappable Fans | 2, схема N+1. |
| Reversible Airflow | Да. |
| Typical / Max Power Draw | 367 W / 550 W. |
| Форм-фактор | 1U. |
| Размеры | 17.3 × 1.7 × 18.6 in (44.0 × 4.4 × 47.2 cm). |
| Масса | 21.6 lb (9.8 кг). |
| Fan Tray | FAN-7011M. |
| Power Supplies | PWR-1011-AC или PWR-1011-DC. |
| EOS Feature Licenses | Group 2. |
| Minimum EOS | 4.30.2. |
Типичное энергопотребление зависит от конфигурации FPGA application.
Условия эксплуатации и стандарты
| Рабочая температура | 0–40 °C. |
| Температура хранения | -25–70 °C. |
| Относительная влажность | 5–90%. |
| Рабочая высота | 0–10 000 ft (0–3000 м). |
| EMC | FCC Class A, ICES-003, EN 55032, EN IEC 61000-3-2:2019, EN 61000-3-3. |
| Immunity | EN 55035, EN 300 386. |
| Safety | EN 62368-1:2014 + A11:2017, IEC-62368-1:2014. |
| Certifications | BSMI, CE, KCC, NRTL, RCM, UKCA, VCCI. |
| EU Directives | 2014/53/EU, 2014/35/EU, 2014/30/EU, 2012/19/EU, 2011/65/EU, 2015/863/EU. |
Некоторые airflow configurations или использование более мощной либо ограниченной по температуре оптики могут уменьшить максимальную рабочую температуру.
Параметры блоков питания
| Параметр | PWR-1011-AC | PWR-1011-DC |
|---|---|---|
| Input Voltage | 100–200V AC | -48…-60V DC |
| Typical Input Current | 12.0–6.0A | 23A Max (-48V) |
| Input Frequency | 50/60Hz | DC |
| Output Power | 1000W | 1000W |
| Input Connector | IEC 320-C13 | IEC 60320 C14 |
| Efficiency | 93% Platinum | 94% |
Оптика и кабели
QSFP28-порты 7132LB поддерживают 100GE, 4×25GE, 40GE и 4×10GE. SFP28-порты поддерживают 25GE и 10GE. Enhanced Performance E-Series optics позволяют работать на 100G и 25GE без FEC для минимизации задержки. За исключением E-Series optics, 100GBASE-LR4 и некоторых copper cables, для 100GE и 25GE требуется FEC; для 10GE и более низких скоростей FEC не используется.
100G QSFP optics and cables
| Интерфейс | Оптика/кабель | Описание / дальность |
|---|---|---|
| 100GBASE-CR4 | CAB-Q-Q-100G-xM | QSFP–QSFP copper, 1–5 м. |
| 4×25GBASE-CR | CAB-Q-4S-100G-xM | QSFP–4×SFP breakout copper, 1–5 м. |
| 4×25GBASE-CR | CAB-Q-Q-100G-xM | QSFP–QSFP copper; QSFP ports configured as 4×25GE. |
| 100GBASE-AOC | AOC-Q-Q-100G-xM | 100G QSFP–QSFP AOC, 1–30 м. |
| 100GBASE-SR4-E | QSFP-100G-SR4-E | 30 м OM3 / 50 м OM4 без FEC; 70 м OM3 / 100 м OM4 с FEC. |
| 4×25GBASE-SR-E | QSFP-100G-SR4-E | Режим 4×25GE; 30 м OM3 / 50 м OM4 без FEC или 70/100 м с FEC. |
| 100GBASE-SR4 | QSFP-100G-SR4 | 70 м OM3 / 100 м OM4 parallel MMF. |
| 4×25GBASE-SR | QSFP-100G-SR4 | Режим 4×25GE; 70 м OM3 / 100 м OM4. |
| 100GBASE-SRBD / SWDM4 | QSFP-100G-SRBD / SWDM4 | 70 м OM3 / 100 м OM4 duplex MMF. |
| 100GBASE-PSM4 / PLRL4 | QSFP-100G-PSM4 / PLRL4 | 500 м / 2 км over parallel MMF. |
| 4×25GBASE-LR | QSFP-100G-PSM4 / PLRL4 | Режим 4×25GE; 500 м / 2 км. |
| 100GBASE-LR4 | QSFP-100G-LR4 | 10 км duplex SMF без FEC. |
| 100GBASE-LRL4 | QSFP-100G-LRL4 | 2 км duplex SMF. |
| 100GBASE-CWDM4 / XCWDM4 | QSFP-100G-CWDM4 / XCWDM4 | 2 км / 10 км duplex SMF. |
| 100GBASE-DR / FR / LR | QSFP-100G-DR / FR / LR | 500 м / 2 км / 10 км duplex SMF. |
40G QSFP optics and cables
| Интерфейс | Оптика/кабель | Описание / дальность |
|---|---|---|
| 40GBASE-CR4 | CAB-Q-Q-xM | QSFP–QSFP copper, 0.5–5 м. |
| 4×10GBASE-CR | CAB-Q-S-xM | QSFP–4×SFP breakout copper, 0.5–5 м. |
| 4×10GBASE-CR | CAB-Q-Q-xM | QSFP–QSFP copper, 1–5 м; ports configured as 4×10GE. |
| 40GBASE-AOC | AOC-Q-Q-40G-xM | QSFP–QSFP AOC, 3–100 м. |
| 40GBASE-SR4 | QSFP-40G-SR4 | 100 м OM3 / 150 м OM4 parallel MMF. |
| 4×10GBASE-SR | QSFP-40G-SR4 | Режим 4×10GE; 100 м OM3 / 150 м OM4. |
| 40GBASE-SRBD | QSFP-40G-SRBD | 100 м OM3 / 150 м OM4 duplex MMF. |
| 40GBASE-UNIV | QSFP-40G-UNIV | 100 м OM3 / 150 м OM4 duplex MMF или 500 м duplex SMF. |
| 40GBASE-PLR4 / PLRL4 | QSFP-40G-PLR4 / PLRL4 | 10 км / 1 км over parallel MMF. |
| 4×10GBASE-LR | QSFP-40G-PLR4 / PLRL4 | Режим 4×10GE; 10 км / 1 км. |
| 40GBASE-LR4 / LRL4 | QSFP-40G-LR4 / LRL4 | 10 км / 1 км duplex SMF. |
25G SFP optics and cables
| Интерфейс | Оптика/кабель | Описание / дальность |
|---|---|---|
| 25GBASE-CR | CAB-S-S-25G-xM | SFP–SFP copper, 1–5 м. |
| 25GBASE-AOC | AOC-S-S-25G-xM | 25G SFP–SFP AOC, 3–30 м. |
| 25GBASE-SR-E | SFP-25G-SR-E | 30 м OM3 / 50 м OM4 без FEC или 70 м OM3 / 100 м OM4 с FEC. |
| 25GBASE-SR | SFP-25G-SR / SFP-25G-MR-SR | 70 м OM3 / 100 м OM4 duplex MMF. |
| 25GBASE-XSR | SFP-25G-MR-XSR | 200 м OM3 / 300 м OM4 duplex MMF. |
| 25GBASE-LR-E | SFP-25G-LR-E | 2 км duplex SMF без FEC или 10 км с FEC. |
| 25GBASE-LR | SFP-25G-LR / SFP-25G-MR-LR | 10 км duplex SMF с FEC. |
10G optics and cables
| Интерфейс | Оптика/кабель | Описание / дальность |
|---|---|---|
| 10GBASE-CR | CAB-SFP-SFP-xM | SFP–SFP copper, 0.5–5 м. |
| 10GBASE-AOC | AOC-S-S-10G-xM | 10G SFP–SFP AOC, 3–30 м. |
| 10GBASE-SR | SFP-10G-SR | 300 м OM3 / 400 м OM4 duplex MMF. |
| 10GBASE-SRL | SFP-10G-SRL | 100 м OM3 / 150 м OM4 duplex MMF. |
| 10GBASE-LR / LRL | SFP-10G-LR / LRL | 10 км / 1 км duplex SMF. |
| 10GBASE-T | SFP-10G-T | 30 м Cat6a copper. |
Информация для заказа
| Product Number | Описание |
|---|---|
| DCS-7132LB-48Y4C-F | Arista 7132 Series, 48 SFP28, 4 QSFP28, VU9P-3 FPGA, front-to-rear airflow, 2×AC. |
| DCS-7132LB-48Y4C-R | Arista 7132 Series, 48 SFP28, 4 QSFP28, VU9P-3 FPGA, rear-to-front airflow, 2×AC. |
| DCS-7132LB-48Y4C# | Arista 7132 Series, 48 SFP28, 4 QSFP28, VU9P-3 FPGA, configurable fans & PSU. |
EOS лицензии
| Лицензия | Описание |
|---|---|
| LIC-FIX-2-E | Enhanced L3 License для Arista Group 2 Fixed switches: BGP, OSPF, ISIS, PIM, NAT. |
| LIC-FIX-2-V | Virtualization license для Group 2 Arista Fixed switches: VMTracer и VXLAN. |
| LIC-FIX-2-V2 | EOS Extensions, Security and Partner Integration license для Arista Group 2 Fixed switches. |
| LIC-FIX-2-Z | Monitoring & Automation license для Arista Group 2 Fixed switches: ZTP, LANZ, TapAgg, OpenFlow. |
| LIC-FIX-2-FLX-L | FLX-Lite: Full Routing до 256K routes, EVPN, VXLAN, SR, base MPLS LSR, без TE или link/node protection. |
| LIC-FIX-2-FLX | FLX: Full Routing до 2M routes, >24K ACL, EVPN, VXLAN, SR, Advanced MPLS LSR с TE или link/node protection. |
Дополнительные компоненты и запасные части
| Product Number | Описание |
|---|---|
| PWR-1011-AC-RED | Arista PSU, 1RU, AC, 1000W, FORWARD, 73.5MM. |
| PWR-1011-AC-RED# | Configurable Arista PSU, 1RU, AC, 1000W, FORWARD, 73.5MM. |
| PWR-1011-AC-BLUE | Arista PSU, 1RU, AC, 1000W, REVERSE, 73.5MM. |
| PWR-1011-AC-BLUE# | Configurable Arista PSU, 1RU, AC, 1000W, REVERSE, 73.5MM. |
| PWR-1011-DC-RED | Arista PSU, 1RU, DC/DC, 1000W, FORWARD, 73.5MM. |
| PWR-1011-DC-RED# | Configurable Arista PSU, 1RU, DC/DC, 1000W, FORWARD, 73.5MM. |
| PWR-1011-DC-BLUE | Arista PSU, 1RU, DC/DC, 1000W, REVERSE, 73.5MM. |
| PWR-1011-DC-BLUE# | Configurable Arista PSU, 1RU, DC/DC, 1000W, REVERSE, 73.5MM. |
| FAN-7011M-F | Spare fan module, 1RU Enhanced Fan Speed, front-to-rear airflow. |
| FAN-7011M-R | Spare fan module, 1RU Enhanced Fan Speed, rear-to-front airflow. |
| KIT-7101 | Spare tool-free accessory kit (v3), 4-post mount, 2×C13-C14 2 m. |
Гарантия и поддержка
Для Arista 7132LB Series указана ограниченная аппаратная гарантия сроком один год, покрывающая запасные части, ремонт или замену с целевым сроком обработки 10 рабочих дней после получения устройства. Также доступны расширенные сервисные программы, включая next-business-day и 4-hour advance hardware replacement.
