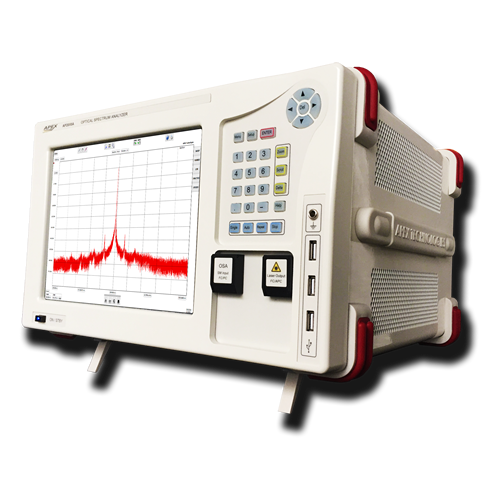

Apex OSA-APx Анализатор оптического спектра
Оптический анализатор спектра с высоким разрешением, доступный для различных диапазонов длин волн от 1030 нм до 1630 нм.
Анализатор оптического спектра OSA-APx обеспечивает высокоточные измерения оптического спектра с разрешением до 0.02 пм (5 МГц) и динамическим диапазоном 89 дБ. Рабочий диапазон длин волн охватывает 1030–1630 нм, включая C-, L- и U-диапазоны. Анализатор оснащен тремя внутренними эталонами для обеспечения абсолютной точности измерения длины волны ±2 пм (тип.) и повторяемости <0.5 пм. Поддерживаются различные режимы сканирования со скоростью до 20 нм/с.
Встроенные функции включают волномер, поляриметр и анализатор компонентов. Прибор позволяет проводить одновременные измерения по двум ортогональным поляризациям с отображением результатов на сфере Пуанкаре. Интерфейсы управления: Ethernet, GPIB, USB. Диапазон входной мощности: -79...+10 дБм. Габариты: 365×242×380 мм, вес 18 кг. Подходит для телекоммуникационных систем, лазерных технологий и научных исследований.
Спецификации
| Характеристика | OSA-AP1 | OSA-AP5 | OSA-AP6 |
|---|---|---|---|
| Лазерные источники | DFB | TLS | TLS |
| Диапазоны | C | L | C+L | ±1064 пм | O | E | S | C+L | C+L Ext. |
| Разрешение 3 дБ |
20 МГц / 140 МГц 0.16 пм / 1.12 пм |
5 МГц / 20 МГц / 100 МГц / 140 МГц 0.02 пм / 0.08 пм / 0.38 пм / 0.53 пм |
5 МГц / 20 МГц / 100 МГц / 140 МГц 0.04 пм / 0.16 пм / 0.80 пм / 1.12 пм |
| Точность длины волны | ±2 пм (тип.) / ±3 пм (макс.) | ±2 пм (тип.) / ±3 пм (макс.) | ±2 пм (тип.) / ±3 пм (макс.) |
| Повторяемость длины волны | <0.5 пм | <0.5 пм | <0.5 пм |
| Динамический диапазон | 86 дБ | 89 дБ | 87 дБ |
| Близкий ДД |
>40 дБ ±1.3 пм >60 дБ ±8 пм >80 дБ ±30 пм |
>40 дБ ±0.1 пм >60 дБ ±0.4 пм >80 дБ ±6 пм |
>40 дБ ±0.1 пм >60 дБ ±0.4 пм >80 дБ ±6 пм |
| ДД без паразитных | 55 дБ (тип.) / 50 дБ (мин.) | 55 дБ (тип.) / 50 дБ (мин.) | 55 дБ (тип.) / 50 дБ (мин.) |
| Диапазон мощности | -76...+10 дБм | -79...+10 дБм | -77...+10 дБм |
| Точность мощности | ±0.3 дБ | ±0.3 дБ | ±0.3 дБ |
| Повторяемость мощности | <±0.1 дБ | <±0.1 дБ | <±0.1 дБ |
| Скорость сканирования | 1.2 нм/с | до 20 нм/с | до 20 нм/с |
| Входные разъемы | FC/PC (SM) | FC/PC (SM) | FC/PC (SM) |
| Габариты | 365×242×380.1 мм | 450×250×485 мм | 450×250×485 мм |
| Вес | 18 кг | 18-23 кг | 18-23 кг |
| Интерфейсы | Ethernet, GPIB, USB×5, VGA | Ethernet, GPIB, USB×5, VGA | Ethernet, GPIB, USB×5, VGA |
| Питание | 115-230 В, 50/60 Гц, 350 Вт | 115-230 В, 50/60 Гц, 350 Вт | 115-230 В, 50/60 Гц, 350 Вт |
| Условия эксплуатации | +5...+35°C, 20-80% влажн. | +5...+35°C, 20-80% влажн. | +5...+35°C, 20-80% влажн. |
