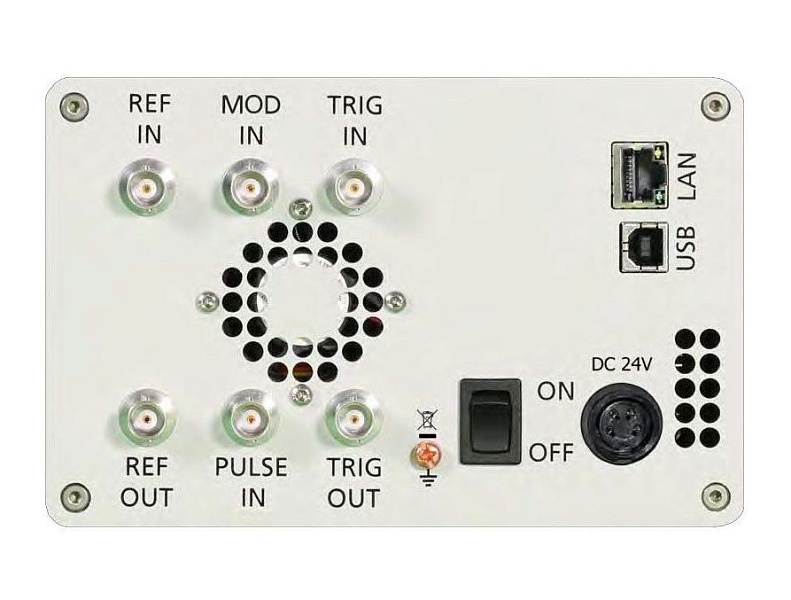

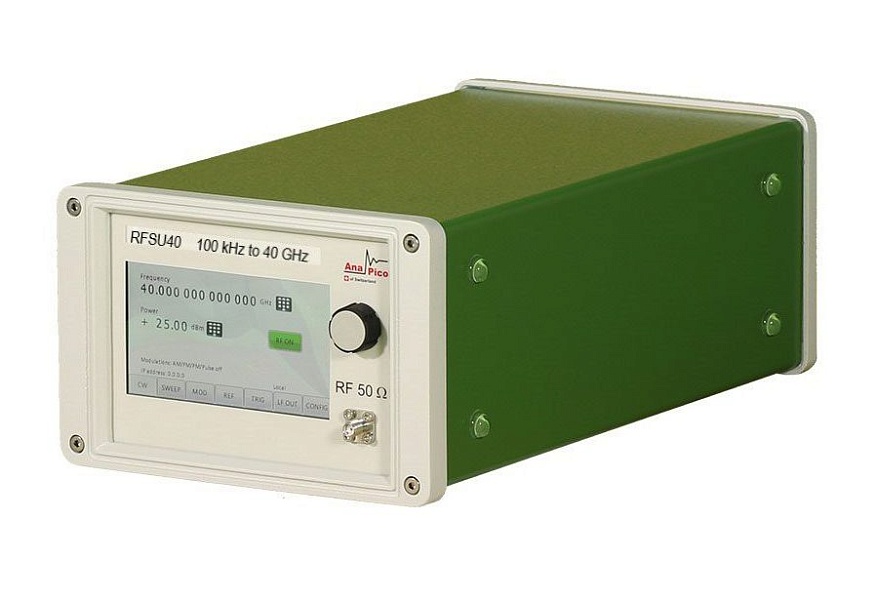

APULN40 (RFSU40) AnaPico Аналоговый генератор сигналов
Частотный диапазон до 40 ГГц, генератор APULN (RFSU) AnaPico относится к HI-END классу приборов со сверхнизким уровнем фазового шума и быстрой перестройкой частоты. Обеспечивает высокий уровень выходной мощности и низкий уровень нелинейных частотных искажений. аналоговое и цифровое свипирование, включая свипирование по списку, что позволяет устанавливать частоту, мощность и время выдержки индивидуально.
APULN40 (RFSU40) AnaPico аналоговый генератор сигналов
имеет компактный и прочный дизайн, работает на очень низком энергопотреблении постоянного тока (только 12 Вт), с небольшим тепловыделением. Это дает генераторам APULN (RFSU) Anapico большое преимущество в лабораториях или на производственных испытательных объектах.Области применения сверхвысокочастотного генератора AnaPico APULN40 (RFSU40):
- Лаборатории исследований и разработок (НИОКР)
- Образование
- Производственные испытания и измерения
- EMC / EMI тестирование
Аналоговые генераторы сигналов Анапико серии APULN (RFSU) включают модели:
APULN6 (RFSU6): 100 кГц — 6 ГГцAPULN12 (RFSU12): 100 кГц — 12 ГГц
APULN20 (RFSU20): 100 кГц до 20 ГГц
APULN26 (RFSU26): 100 кГц до 26 ГГц
APULN40 (RFSU40): 100 кГц до 40 ГГц
Разрешение: 0,001 Гц
| Динамический диапазон |
– 20 — +25 дБм / – 80 — +25 дБм (с опцией PE4) |
| Скорость переключения | 500 мкс (20 мкс с опцией FS) |
| Фазовый шум на 1 ГГц |
отстройка 10 Гц: -87 дБн/Гц (-100 дБн/Гц с опцией LN) отстройка 1 Гц: -130 дБн/Гц отстройка 20 Гц-145 дБн/Гц отстройка 100 Гц: -150 дБн/Гц |
| Дистанционное управление (SCPI v1999) | Ethernet, USB, GPIB (SCPI v1999) |
| Модуляции | Импульсная, AM, FM, PM |
| Размеры (W x L x H) Вес | 173.6 x 291.7 x 116.9 mm [6.83 x 11.48 x 4.60 in] 2.5 kg |
Гармоники 100 МГц до 13 ГГц при + 5 дБм
Спектральная плотность фазовых шумов, в отстройках 1 Гц до 100 МГц (Опция ULN)
Фазовый шум генератора серии APULN (RFSU) c опцией ULN
Документы
Инструкции
| Характеристика | Значение |
|---|
