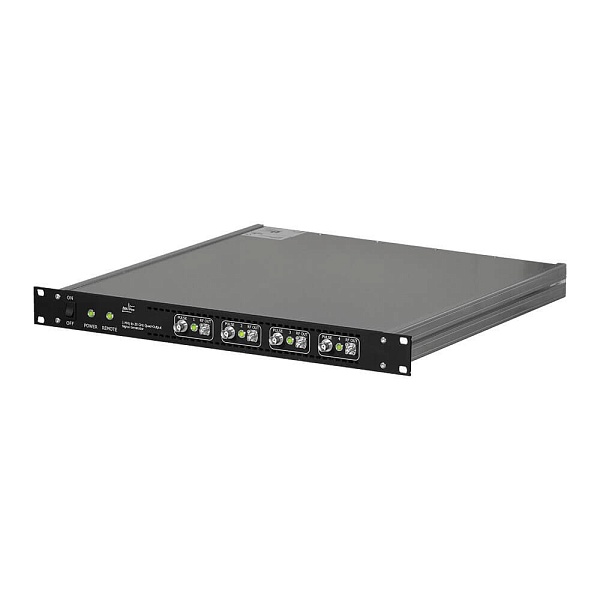

MCSG40 AnaPico Аналоговый генератор сигналов
40 ГГц. Генератор сигналов AnaPico MCSG40 - это уникальное решение, не имеющие аналогов в своём классе. Система фазо-когерентных сигналов на 2/3/4 канала, высокое качество сигнала в каждом канале, межканальная стабильность фазы 3 мрад и все это в стойке 1U. Каждый из каналов генератора можно настроить в режим свипирования, в этом случае скорость перестройки частоты будет 25 мкс. Внесен в ГРСИ (Госреестр).
Госреестр
Многоканальные фазово-когерентные генераторы сигналов AnaPico MCSG40:
- Диапазон рабочих частот от 100 кГц до 40 ГГц.
- Количество каналов в приборе 2-4 канала, с возможностью объединения модулей для систем в 60 и более каналов.
- Лучшая в классе межканальная фазовая когерентность 3 мрд между каналами и 5 млрд между синхронизованным модулями.
- Высокая выходная мощность по всем диапазоне частот.
- Сверхнизкий фазовый шум генераторов, 1 ГГц -144 дБн/Гц.
- Скорость перестройки частоты 25 мкс во всем диапазоне частот.
- Межканальная изоляция 90 дБ 8. АМ, ЧМ, ФМ, ЛЧМ, ИМ модуляция.
Доступные модели СВЧ генератор сигналов Анапико серии MCSG:
| Модель | Диапазон частот | Каналы | Разрешение | Скорость перестройки частоты | Уровень фазовых шумов (1 ГГц) |
|---|---|---|---|---|---|
| MCSG6-2,3,4 | 300 кГц до 6 ГГц | от 2 до 4 | 0,001 Гц | 500 мкс (25 мкс с опцией FS) | -87 дБн/Гц (-100 дБн/Гц с опцией LN) |
| MCSG12-2,3,4 | 300 кГц до 12 ГГц | от 2 до 4 | 0,001 Гц | 500 мкс (25 мкс с опцией FS) | -87 дБн/Гц (-100 дБн/Гц с опцией LN) |
| MCSG20-2,3,4 | 300 кГц до 20 ГГц | от 2 до 4 | 0,001 Гц | 500 мкс (25 мкс с опцией FS) | -87 дБн/Гц (-100 дБн/Гц с опцией LN) |
| MCSG33-2,3,4 | 300 кГц до 33 ГГц | от 2 до 4 | 0,001 Гц | 500 мкс (25 мкс с опцией FS) | -87 дБн/Гц (-100 дБн/Гц с опцией LN) |
| MCSG40-2,3,4 | 300 кГц до 40 ГГц | от 2 до 4 | 0,001 Гц | 500 мкс (25 мкс с опцией FS) | -87 дБн/Гц (-100 дБн/Гц с опцией LN) |
Уникальные особенности высокочастотных генераторов сигналов AnaPico Серии MCSG:
- Уровень фазовых шумов 1 ГГц:10 Гц отстройка -100 дБн/Гц.
20 кГц отстройка -148 дБн/Гц
- Высокая выходная мощность сигнала:
10 ГГц: +25 дБ.
20 ГГц: +20 дБм.
40 ГГц: +18 дБм.
- Каждый из каналов может генерировать сигналы с AM/ЧМ/ФМ/ИМ модуляцией.
- Возможность масштабировать систему на неограниченное числов каналов.
- Нестабильность фазы 3 мрад.
Многоканальные генераторы сигналов AnaPico серии MCSGxx идеально подходят для широкого круга приложений, где требуется хорошее качество сигнала, точный уровень сигнала и широкий диапазон выходной мощности.
Сферы применения аналоговых генераторов сигналов MCSG40 AnaPico:
- Тестирование АФАР, формирование луча ДН, сканирование.- Квантовый компьютер.
- Радиолокационное моделирование.
- Радиоэлектронная борьба.
- Автоматизированное тестирование.
- Тестирование многоканальных приемников/передатчиков.
Графики производительности сверхвысокочастотных генераторов Анапико серии MCSG:
Фазовый шум с опцией LN
Межканальная стабильность при различных условиях тестирования
