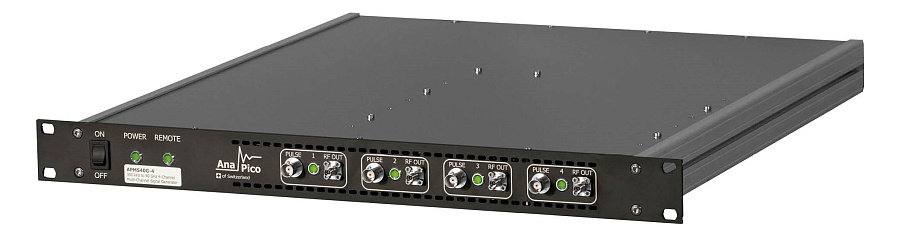

Серия APMS-X AnaPico Многоканальные генераторы сигналов

От 300 кГц до 40 ГГц. Высокочастотные генераторы сигналов с низким уровнем фазового шума доступны в 1-4 канальной конфигурации и поставляются в стандартном 19-дюймовом корпусе формата 1U. Генераторы идеально подходят для широкого спектра применений, где требуются хорошее качество сигнала, точный уровень сигнала и широкий диапазон выходной мощности.

Диапазон частот:от 300 кГц до 6, 12, 20, 33 или 40 ГГц;

Частотное разрешение:0,001 Гц;

Диапазон мощности:от -20 до +25 дБм, от -60 до +23 дБм (с опцией PE4);

Запрос

Итоговая стоимость формируется после выбора конфигурации. Менеджер подберёт оптимальный вариант и назовёт точную цену.

Диапазон частот:от 300 кГц до 6, 12, 20, 33 или 40 ГГц;

Частотное разрешение:0,001 Гц;

Диапазон мощности:от -20 до +25 дБм, от -60 до +23 дБм (с опцией PE4);

Модели

Генератор сигналовAnaPico APMS-X снят с производства! По вопросам подбора аналога обращайтесь к нашим инженерам по email info-site@akmetron.ru

Модели аналоговых генераторов сигналов AnaPico серии APMS-X:

APMS06G: от 300 кГц до 6 ГГц;
APMS12G: от 300 кГц до 12 ГГц;
APMS20G: от 300 кГц до 20 ГГц;
APMS33G: от 300 кГц до 33 ГГц;
APMS40G: от 300 кГц до 40 ГГц.

СВЧ генераторы сигналов серии APMS-X AnaPico до 4 каналов с фазовой когерентностью, сверхбыстрой коммутацией и очень низким уровнем фазового шума в одном устройстве. Каналы могут быть независимо запрограммированы по частоте, фазе и амплитуде. Возможность импульсной модуляции включена во все устройства, в то время как возможность амплитудной, частотной и фазовой модуляции может быть добавлена дополнительно.

Превосходный фазовый шум сочетается с хорошим подавлением паразитных сигналов и гармоник, а также с максимальной скоростью переключения 25 мкс с опцией FS. Высокостабильный опорный сигнал OCXO обеспечивает превосходную точность и стабильность частоты.

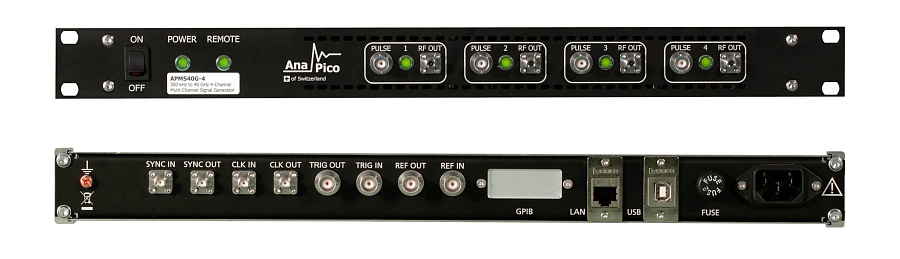

Генераторы принимают внешние опорные сигналы частотой 10 МГц, 100 МГц (опционально от 1 до 250 МГц) и более высокую тактовую частоту 3 ГГц, обеспечивая выдающуюся стабильность фазы и когерентность между каналами различных устройств. Опция VREF расширяет возможности внешнего опорного сигнала до приема сигналов с частотой от 1 МГц до 250 МГц.

Уникальная опция фазово-когерентного переключения добавляет следующую функцию:

Фазово-когерентное переключение – соотношение фаз между двумя каналами является детерминированным
Фазовая память – после того, как канал переключается обратно на предыдущую частоту, он ведет себя так, как если бы он непрерывно работал на этой частоте.

Характеристики генераторов сигналов Анапико серии APMS-X:

Диапазон частот: от 300 кГц до 6, 12, 20, 33 или 40 ГГц;
Частотное разрешение: 0,001 Гц;
Диапазон мощности: от -20 до +25 дБм, от -60 до +23 дБм (с опцией PE4);
Скорость переключения: 500 мкс (25 мкс с опцией FS);

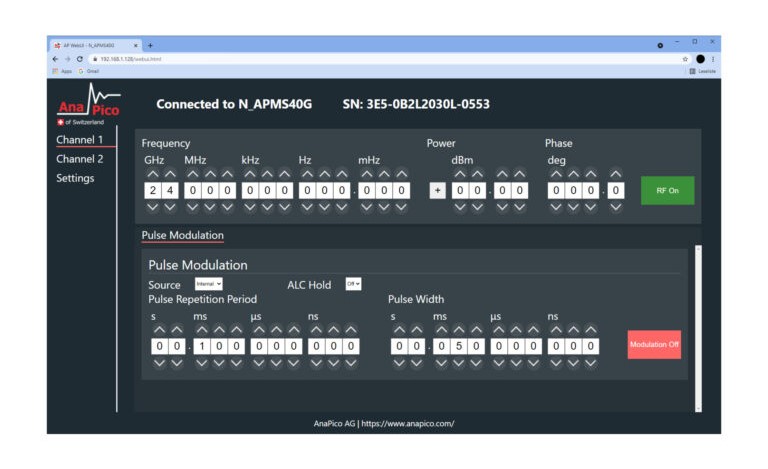

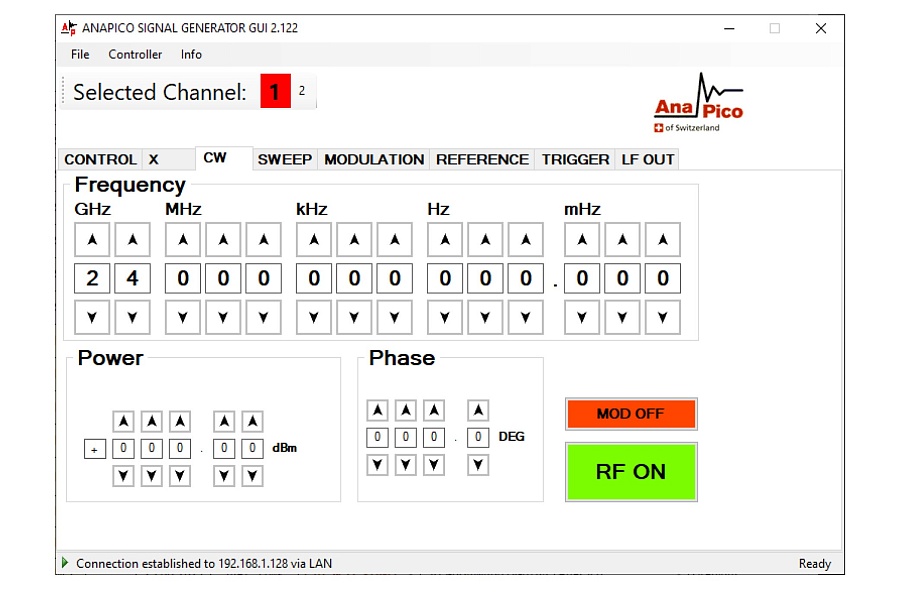

Дистанционное управление: Ethernet, GPIB (SCPI v1990), USB;
Модуляция: AM, FM, PM, Pulse;
Размеры (Ш x Г x В), вес: APMS06/12/20G: 426 x 465 x 44 мм [16,8 x 18,3 x 1,7 дюйма], APMS33/40G: 426 x 485 x 44 мм [16,8 x 19,1 x 1,7 дюйма], корпус HI: 440 x 470 x 44 мм [17,3 x 18,5 x 1,7 дюйма], 10 кг.

Особенности генераторов РЧ сигналов серии APMS-X AnaPico:

Очень низкий уровень фазового шума;
Быстрое переключение;
Возможность фазово-когерентного переключения;
Фазовая память;
От 2 до 4 фазовых когерентных выходов;
Превосходная фазовая стабильность;
Быстрое адаптивное формирование импульсов;
Экспериментальная система на квантовом компьютере.

Применение многоканальных генераторов сигналов AnaPico серии APMS-X:

Радиолокационное моделирование;
Квантовые вычисления;
Автоматизированное тестирование большого объема;
Фазированная антенная решетка / формирование луча;
Радиоэлектронная борьба.

подробнее свернуть

Название	Значение
Диапазон частот	от 300 кГц до 6, 12, 20, 33 или 40 ГГц;
Частотное разрешение	0,001 Гц;
Диапазон мощности	от -20 до +25 дБм, от -60 до +23 дБм (с опцией PE4);
Скорость переключения	500 мкс (25 мкс с опцией FS);
Дистанционное управление	Ethernet, GPIB (SCPI v1990), USB;
Модуляция	AM, FM, PM, Pulse;
Размеры (Ш x Г x В), вес	APMS06/12/20G: 426 x 465 x 44 мм [16,8 x 18,3 x 1,7 дюйма], APMS33/40G: 426 x 485 x 44 мм [16,8 x 19,1 x 1,7 дюйма], корпус HI: 440 x 470 x 44 мм [17,3 x 18,5 x 1,7 дюйма], 10 кг.
