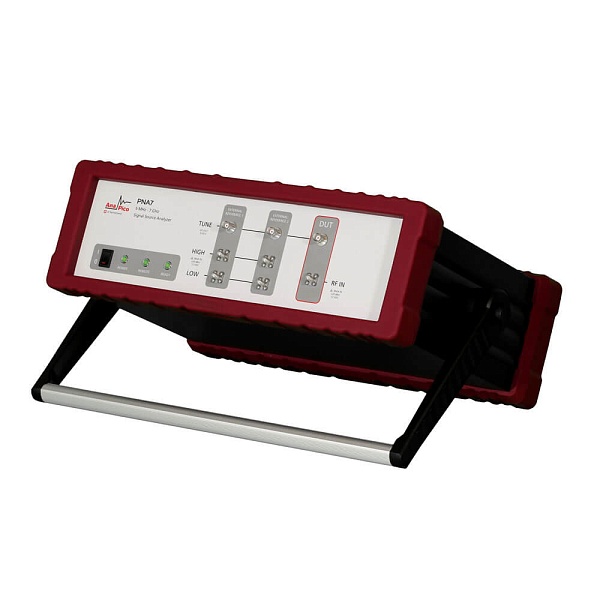

PNA20 AnaPico Анализатор фазовых шумов
20 ГГц. Анализатор фазовых шумов AnaPico PNA20 содержит двухканальную кросс-корреляционную систему с двумя внутренними перестраиваемыми опорными источниками, а также позволяют проводить измерения с использованием внешних опорных сигналов. Внесен в ГРСИ (Госреестр).
Госреестр
Анализаторы фазовых шумов PNA AnaPico
Приборы серии AnaPico PNA представляют собой высокопроизводительные анализаторы и тестеры фазового шума с частотным диапазоном от 1 МГц и до 7, 26, 40, 50 или 65 ГГц. Они предлагают необходимый набор измерительных функций для оценки источников сигналов (кварцевые генераторы, ГУН, передатчики, контуры фазовой автоподстройки частоты, синтезаторы частот и многое другое, начиная от УКВ до СВЧ-частот), а также активных и пассивных неавтоколебательных устройств, таких как усилители или делители частоты.Архитектура системы смешанного сигнала с механизмом кросс-спектра FPGA обеспечивает очень быструю обработку сигнала и сверхнизкую чувствительность к фазовому шуму.
Встроенные программируемые источники питания и малошумящие управляющие напряжения делают приборы чрезвычайно гибкими и простыми в использовании. Приборами AnaPico PNA можно управлять с помощью прилагаемого настольного приложения, которое обеспечивает все режимы измерения. В качестве альтернативы измерительным прибором также можно управлять с помощью интерфейса SCPI через Ethernet, USB или GPIB.
Встроенные программируемые источники питания и малошумящие управляющие напряжения делают приборы чрезвычайно гибкими и простыми в использовании. Приборами AnaPico PNA можно управлять с помощью прилагаемого настольного приложения, которое обеспечивает все режимы измерения. В качестве альтернативы измерительным прибором также можно управлять с помощью интерфейса SCPI через Ethernet, USB или GPIB.
Доступные модели анализаторов шума Анапико серии PNA:
Модель
Частотный диапазон
Диапазон отсройки частоты
Погрешность измерения
Диапазон мощности на входе (до 1 ГГц)
Измерение мощности
PNA7
1 МГц - 7 ГГц
0,01 Гц - 100 МГц
±4 дБ (отстройка < 10 Гц)
от -25 дБм до +20 дБм
5 МГц - 7 ГГц
PNA20
1 МГц - 26 ГГц
0,01 Гц - 100 МГц
±4 дБ (отстройка < 10 Гц)
от -25 дБм до +20 дБм
5 МГц - 26 ГГц
PNA40
1 МГц - 40 ГГц
0,01 Гц - 100 МГц
±4 дБ (отстройка < 10 Гц)
от -25 дБм до +20 дБм
5 МГц - 27 ГГц
Доступные модели анализаторов шума Анапико серии PNA:
Доступные модели анализаторов шума Анапико серии PNA:
Модель | Частотный диапазон | Диапазон отсройки частоты | Погрешность измерения | Диапазон мощности на входе (до 1 ГГц) | Измерение мощности |
---|---|---|---|---|---|
PNA7 | 1 МГц - 7 ГГц | 0,01 Гц - 100 МГц | ±4 дБ (отстройка < 10 Гц) | от -25 дБм до +20 дБм | 5 МГц - 7 ГГц |
PNA20 | 1 МГц - 26 ГГц | 0,01 Гц - 100 МГц | ±4 дБ (отстройка < 10 Гц) | от -25 дБм до +20 дБм | 5 МГц - 26 ГГц |
PNA40 | 1 МГц - 40 ГГц | 0,01 Гц - 100 МГц | ±4 дБ (отстройка < 10 Гц) | от -25 дБм до +20 дБм | 5 МГц - 27 ГГц |
Применение анализаторов фазового шума AnaPico PNA20:
- Лаборатории исследований и разработок (НИОКР).- Образование.
- Производственные испытания и измерения.
- EMC / EMI тестирование.
Особенности тестера фазовых шумов PNA20 AnaPico:
- Измерение уровня абсолютного и добавочного фазового шума.
- Измерение уровня фазового шума в импульсном режиме.
- Непосредственный доступ к двухканальному БПФ-анализатору 100 МГц.
- Стендовое испытание генераторов (контроль перестройки, смещения частоты, измерение фазового шума, тока, мощности и т.д.).
- Измерение переходных процессов (частотно-временной зависимости, анализ области модуляции).
- Контроль спектра.
- Выполнение функций частотомера / измерителя мощности.
Преимущества анализаторов шума Анапико серии PNA
Измерения могут выполняться с помощью прилагаемого настольного программного обеспечения или с помощью отдельных сценариев с использованием удаленного интерфейса SCPI для автоматизированного тестирования.
Полный набор измерительных возможностей включает в себя:
- измерение абсолютного фазового шума непрерывных волн и импульсно-модулированных сигналов для определения характеристик генераторов, синтезаторов, генераторов сигналов и других автоколебательных установок;
- измерение остаточного фазового шума непрерывных волн и импульсно-модулированных сигналов, используемое для определения характеристик усилителей, повышающих/понижающих преобразователей, смесителей, делителей и других несамоколебательных компонентов;
- измерение временной стабильности для характеристики девиации Аллана, полученной на основе фазовых шумов или длительных измерений частоты до нескольких дней;
- измерение амплитудного шума сигналов с непрерывной волной;
- полностью автоматизированный анализ характеристик генераторов, управляемых напряжением (ГУН), включая параметры частоты, мощности, потребления тока, смещения частоты и фазового шума;
- анализ переходных процессов;
- мониторинг спектра несущего сигнала.
Графический интерфейс (Измерения ФШ)
Графический интерфейс (Измерение Фазового шума в импульсном режиме)
Графический интерфейс (Анализ переходных процессов)
Графический интерфейс (Мониторинг спектра)
Графический интерфейс (Тестирование параметров ГУН)
