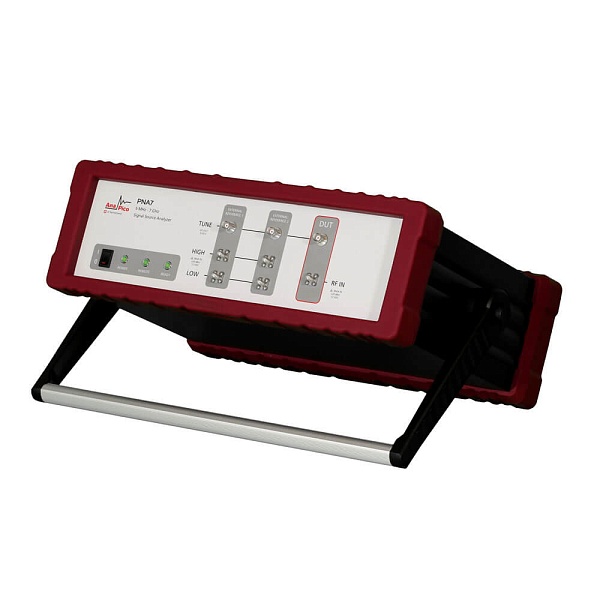

Анализаторы фазовых шумов AnaPico серии PNA до 65 ГГц. Содержат двухканальную кросс-корреляционную систему с двумя внутренними перестраиваемыми опорными источниками, а также позволяют проводить измерения с использованием внешних опорных сигналов. Внесены в ГРСИ (Госреестр).
Госреестр

Анализаторы фазовых шумов серии AnaPico PNA сняты с производства! По вопросам

подбора

аналогов обращайтесь к нашим инженерам по email

info-site@akmetron.ru

Доступные модели серии PNA AnaPico:
Модель Частотный диапазон Диапазон отсройки частоты Погрешность измерения Диапазон мощности на входе (до 1 ГГц) Измерение мощности
PNA7 1 МГц - 7 ГГц 0,01 Гц - 100 МГц ±4 дБ (отстройка < 10 Гц) от -25 дБм до +20 дБм 5 МГц - 7 ГГц
PNA20 1 МГц - 26 ГГц 0,01 Гц - 100 МГц ±4 дБ (отстройка < 10 Гц) от -25 дБм до +20 дБм 5 МГц - 26 ГГц
PNA40 1 МГц - 40 ГГц 0,01 Гц - 100 МГц ±4 дБ (отстройка < 10 Гц) от -25 дБм до +20 дБм 5 МГц - 27 ГГц

Применения:

- Лаборатории исследований и разработок (НИОКР).
- Образование.
- Производственные испытания и измерения.
- EMC / EMI тестирование.

Особенности:


- Измерение уровня абсолютного и добавочного фазового шума.
- Измерение уровня фазового шума в импульсном режиме.
- Непосредственный доступ к двухканальному БПФ-анализатору 100 МГц.
- Стендовое испытание генераторов (контроль перестройки, смещения частоты, измерение фазового шума, тока, мощности и т.д.).
- Измерение переходных процессов (частотно-временной зависимости, анализ области модуляции).
- Контроль спектра.
- Выполнение функций частотомера / измерителя мощности.

Общая характеристика моделей серии PNA

Приборы серии AnaPico PNA представляют собой высокопроизводительные анализаторы и тестеры фазового шума с частотным диапазоном от 1 МГц и до 7, 26, 40, 50 или 65 ГГц. Они предлагают необходимый набор измерительных функций для оценки источников сигналов (кварцевые генераторы, ГУН, передатчики, контуры фазовой автоподстройки частоты, синтезаторы частот и многое другое, начиная от УКВ до СВЧ-частот), а также активных и пассивных неавтоколебательных устройств, таких как усилители или делители частоты.
Архитектура системы смешанного сигнала с механизмом кросс-спектра FPGA обеспечивает очень быструю обработку сигнала и сверхнизкую чувствительность к фазовому шуму.
Встроенные программируемые источники питания и малошумящие управляющие напряжения делают приборы чрезвычайно гибкими и простыми в использовании. Приборами AnaPico PNA можно управлять с помощью прилагаемого настольного приложения, которое обеспечивает все режимы измерения. В качестве альтернативы измерительным прибором также можно управлять с помощью интерфейса SCPI через Ethernet, USB или GPIB.

Преимущества моделей серии PNA


Модели серии AnaPico PNA являются анализаторами источников сигналов, содержащими в одном корпусе весь необходимый функционал и предлагающими широкий спектр возможностей с измерениями до -190 дБк/Гц. За счет выбираемых внутренних и внешних опорных сигналов повышаются гибкость и динамический диапазон системы. Внутренние опорные сигналы обеспечивают быстрые измерения и быструю настройку измерений, в то время как внешние опорные сигналы могут улучшить производительность системы по уровню шума. Программируемые источники питания с низким уровнем шума и порт регулировки напряжения смещения могут использоваться для питания тестируемого устройства без использования внешних источников питания.

Измерения могут выполняться с помощью прилагаемого настольного программного обеспечения или с помощью отдельных сценариев с использованием удаленного интерфейса SCPI для автоматизированного тестирования.

Полный набор измерительных возможностей включает в себя:


- измерение абсолютного фазового шума непрерывных волн и импульсно-модулированных сигналов для определения характеристик генераторов, синтезаторов, генераторов сигналов и других автоколебательных установок;
- измерение остаточного фазового шума непрерывных волн и импульсно-модулированных сигналов, используемое для определения характеристик усилителей, повышающих/понижающих преобразователей, смесителей, делителей и других несамоколебательных компонентов;
- измерение временной стабильности для характеристики девиации Аллана, полученной на основе фазовых шумов или длительных измерений частоты до нескольких дней;
- измерение амплитудного шума сигналов с непрерывной волной;
- полностью автоматизированный анализ характеристик генераторов, управляемых напряжением (ГУН), включая параметры частоты, мощности, потребления тока, смещения частоты и фазового шума;
- анализ переходных процессов;
- мониторинг спектра несущего сигнала.

Графический интерфейс (Измерения ФШ)



Графический интерфейс (Измерение Фазового шума в импульсном режиме)



Графический интерфейс (Анализ переходных процессов)



Графический интерфейс (Мониторинг спектра)


Графический интерфейс (Тестирование параметров ГУН)

Показать большеменьше
