AMARI UE Callbox Эмуляторов базовых станций

Решение для комплексного тестирования устройств 5G NSA и SA, LTE, LTE-M и NB-IoT. Функционируя как совместимый с 3GPP, Evolved eNodeB (eNB) / gNodeB (gNB) и Evolved Packet Core (EPC) / 5G Core (5GC), эмулятор облегчает тестирование как функциональности, так и производительности.

Эмулятор базовых станций для тестирования абонентских устройств AMARI UE Callbox Amarisoft

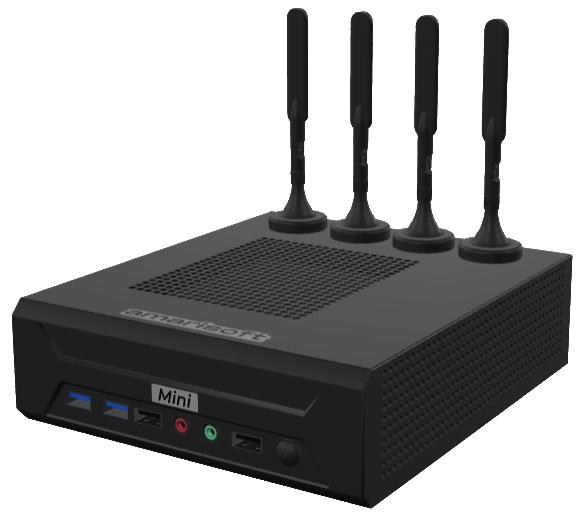

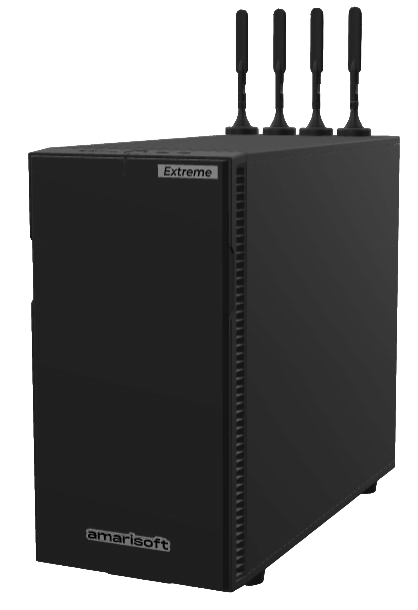

разработан с учетом универсальности и предлагает пять различных продуктов для удовлетворения различных потребностей: Mini, Classic, Advanced, Ultimate и Extreme. Каждый продукт этой серии тщательно разрабатывается с учетом конкретных требований к тестированию, обеспечивая индивидуальный и комплексный подход к оценке устройств в различных технологических условиях.

Оснащенный пакетом программного обеспечения операторского класса, используемым при развертывании сети, Callbox служит ключевым элементом для проверки качества сети при ее развертывании.

Функции аппаратно-программного комплекса для тестирования устройств LTE и 5G NR AMARI UE Callbox Amarisoft:

Callbox может работать как в автономном режиме 5G (SA), так и в неавтономном режиме 5G (NSA). Также поддерживаются сети 5G (NTN) и сети 5G с пониженной пропускной способностью (RedCap). Поддерживает работу в сети LTE, LTE-M.
Callbox может работать в различных режимах Nb-IoT (standalone, in-band, guard-band) для подключения устройств NB1 и NB2.
Оснащенный программным обеспечением базовой станции, в зависимости от модели и конфигурации Callbox может обрабатывать до 1000 одновременных активных UE (User Equipment).
В зависимости от конфигурации Callbox и возможностей UE, он может обеспечивать скорость передачи данных до 9 Гбит/с по нисходящей линии связи и 1 Гбит/с по восходящей.
В одном Callbox поддерживается handover внутри одного eNB/gNB. Handover между двумя eNB/gNB поддерживается с использованием двух Callbox.
Callbox может объединять несколько ячеек TDD и FDD LTE, NR FR1 и NR FR2 для тестирования высокой пропускной способности.
Встроенный IMS-сервер поддерживает тестирование VoLTE, VioLTE, VoNR, VioNR, SMS и экстренных вызовов.
Встроенный модуль N3IWF поддерживает VoWiFi, подключая внешнюю точку доступа Wi-Fi.

Преимущества платформы для эмуляции сетей AMARI UE Callbox Amarisoft:

Отображение всех уровней стеков 3GPP LTE и NR, а также полезных графиков и аналитических инструментов.
Обширный WebSocket API, позволяющий отправлять удаленные команды в eNodeB, ng-eNodeB, gNodeB, EPC и 5GC для упрощения автоматизации тестирования.
Простая настройка благодаря JSON-файлам с примерами конфигураций, которые уже включены в каждый выпуск программного обеспечения для eNodeB, ng-eNodeB, gNodeB, EPC и 5GC.
Моделирование различных типов каналов DL в соответствии с моделями 3GPP, указанными в спецификациях 36.101 и 38.141.
Высокооптимизированное программное обеспечение, поддерживающее множество UEs и ячеек базовых станций, а также высокие скорости передачи данных в сетях LTE и NR.
Поддержка широкого спектра частотных диапазонов FDD и TDD, даже нестандартных, позволяющих проводить тестирование на частотах ниже 6 ГГц и mmWave. mmWave доступны в качестве опции в AMARI Callbox Advanced, Ultimate и Extreme.

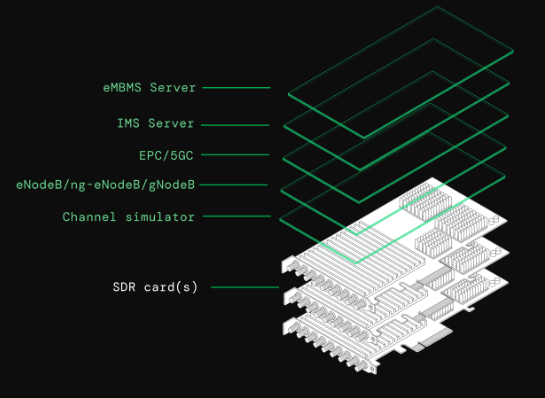

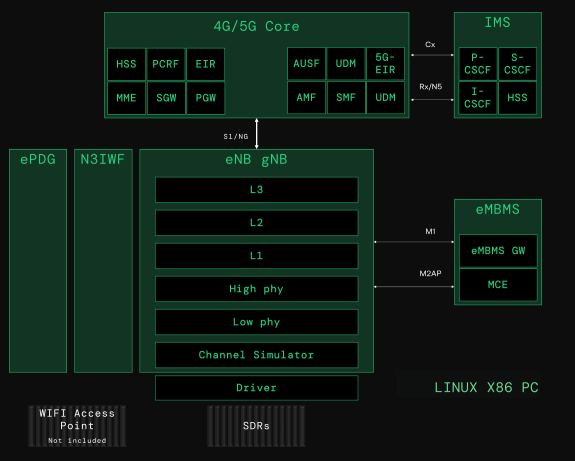

Архитектура построения сети AMARI UE Callbox Amarisoft:

Компоненты программного обеспечения:

R&S CMW270 тестер средств беспроводной связи

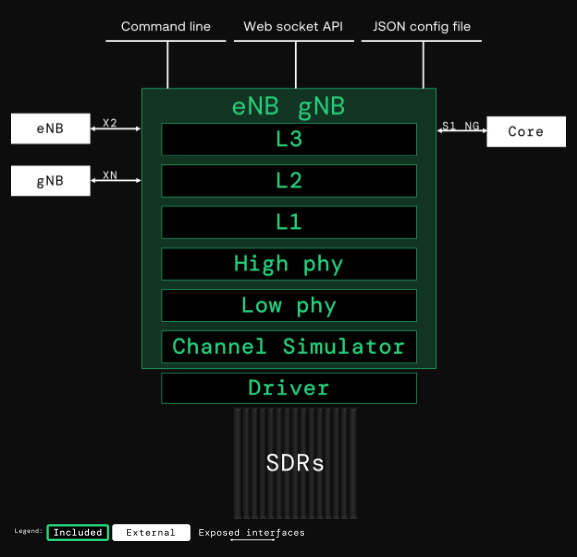

vRAN eNodeB gNodeB

Полное программное обеспечение eNodeB gNodeB версии 17, включая Layer 1, 2, 3 и физический уровень. ПО также включает в себя имитатор канала. Он подключается к интерфейсу split 8 или split 7.2 radio через открытый API с помощью драйвера. Он поддерживает стандартный интерфейс S1/NG для подключения к базовой сети 4G или 5G. eNodeB gNodeB настраивается с помощью сотен параметров в текстовом файле в формате JSON. Он имеет WebSocket API для автоматизации и интерфейс командной строки.

4G/5G Core

Ядро сети Release 17 3GPP со встроенными функциями MME, SGW, PGW, PCRF, HSS, EIR, ePDG, AMF, AUSF, SMF, UPF, UDM и 5G-EIR.

IMS-сервер

Это простой автономный сервер IMS. Он имеет встроенные функции P-CSCF, I-CSCF, S-CSCF, HSS.

eMBMS Gateway

Шлюз многоадресных услуг мультимедийного вещания LTE со встроенным MCE.

Программно-определяемые платы (SDR):

AMARI PCIe SDR 100 4x4 Card

AMARI PCIe SDR 100 4x4 - это программно-определяемая плата (SDR), построенная на радиочастотных приемопередатчиках AD9361 2x2. Она поддерживает операции MIMO 4x4, FDD и TDD на любой частоте от 500 МГц до 6 ГГц. В него встроена GPS для точной синхронизации времени и частоты. Платы могут быть легко подключены друг к другу благодаря прилагаемому кабелю, обеспечивающему передачу тактовых импульсов и PPS-сигналов между картами. Это облегчит тестирование более высоких уровней MIMO и агрегацию несущих. Общая полоса пропускания карты составляет 100 МГц, а ее выходная мощность составляет около 12 дБм в зависимости от используемой частоты. Для карты требуется как минимум слот PCIe 3-го поколения. Эта плата используется в устройствах AMARI Callbox Advanced, AMARI Callbox Ultimate, AMARI Callbox Extreme, AMARI UE Simbox серии E и AMARI UE Simbox серии MBS.

AMARI FR2 Hardware Package

AMARI FR2 HW поддерживает технологию mmWave в моделях AMARI Callbox Advanced, Ultimate и Extreme, а также AMARI UE Simbox MBS. Он включает в себя UDC (преобразователь "Вверх-вниз"), радиочастотные кабели и рупорные антенны. UDC служит для преобразования сигнала до 6 ГГц с платы AMARI PCIe SDR 100 4x4 в сигнал mmWave и наоборот.

Показать большеменьше
