AMARI Callbox Mini Эмуляторов базовых станций
Компактное решение для тестирования устройств 4G и 5G, которое работает как eNB/gNB и EPC/5GC, соответствующие стандарту 3GPP, и позволяет проводить функциональное тестирование и тестирование производительности.

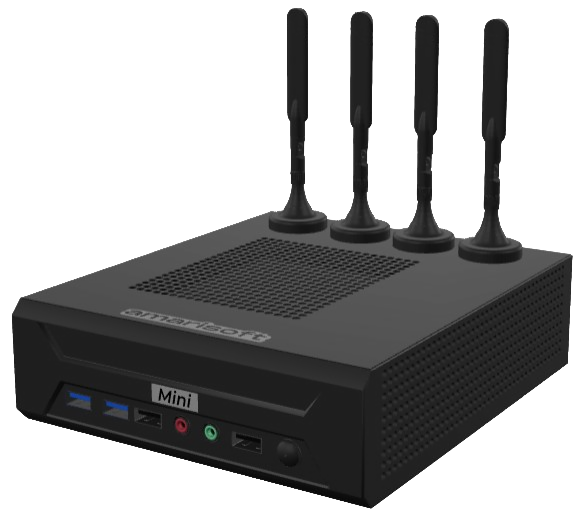

Эмулятор базовых станций для тестирования абонентских устройств AMARI Callbox Mini Amarisoft
— самый компактный среди линейкиAMARI Callbox
, специально разработан для IoT-приложений.
Этот компактный коммутатор поддерживает одну соту с конфигурацией до 20 МГц 2x2, обеспечивая подключение устройств NB-IOT, LTE-M, LTE, RedCap и 5G SA. Важно отметить, что Mini не поддерживает режим NSA, так как для этого требуется две соты. Для более высоких конфигураций доступны модели AMARI Callbox
Classic
,Advanced
,Ultimate
иExtreme
.Основные возможности платформы для эмуляции сетей AMARI Callbox Mini Amarisoft:
- Может работать в автономном режиме 5G (SA). Также поддерживаются внеземные сети 5G (NTN) и сети 5G с ограниченной пропускной способностью (RedCap);
- Несмотря на ориентацию на 5G, прибор предоставляет все преимущества технологии LTE от Amarisoft;
- Поддерживает LTE-M как в FDD, так и в TDD для подключения устройств CAT-M1;
- Поддерживает автономную работу, работу в основной и защитной полосах частот NB-IOT для подключения устройств NB1 и NB2. Он также поддерживает NB-IOT в неземных сетях (NTN);
- В зависимости от модели и конфигурации коммутатора, он может работать с программным обеспечением макробазовой станции и поддерживать до 500 одновременно активных пользовательских устройств;
- В зависимости от конфигурации коммутатора и возможностей пользовательского оборудования коммутатор может обеспечивать скорость нисходящего канала до 200 Мбит/с и восходящего канала до 75 Мбит/с;
- Передача обслуживания между eNB и gNB поддерживается с помощью двух коммутаторов;
- Встроенный сервер IMS позволяет тестировать VoLTE, VioLTE, VoNR, VioNR, SMS и экстренные вызовы. Встроенный N3IWF позволяет использовать VoWiFi при подключении к внешней точке доступа Wi-Fi.
Ключевые особенности аппаратно-программного комплекса для тестирования устройств LTE и 5G AMARI Callbox Mini Amarisoft:
- Логирование и измерения
Выборочное логирование и отображение всех уровней стека 3GPP LTE и NR, а также полезные графики и аналитические инструменты.
- Автоматическая настройка тестов и сценариев
Расширенный API WebSocket, позволяющий отправлять удалённые команды на eNodeB, ng-eNodeB, gNodeB, EPC и 5GC для упрощения автоматизации тестирования.
- Простая настройка
Простая настройка благодаря файлам JSON с примерами конфигураций, которые уже включены в каждую версию программного обеспечения для eNodeB, ng-eNodeB, gNodeB, EPC и 5GC.
- Сквозное тестирование данных
Работает поверх стандартной Linux в режиме пользовательского пространства, что обеспечивает простую интеграцию с IP-сервисами.
- Имитация канала
Моделирование различных типов каналов DL в соответствии с моделями 3GPP, указанными в спецификациях 36.101 и 38.141.
- Тестирование функций
Тестовые функции позволяют переопределить стандартное поведение протокола, чтобы смоделировать ошибки.
- Высокая производительность
Высокооптимизированное программное обеспечение, поддерживающее работу с несколькими пользовательскими устройствами и сотами, а также высокую скорость передачи данных в LTE и NR.
- Особенности 3GPP
Ранний доступ к функциям 3GPP для быстрой проверки разрабатываемых функций.
- Частотная гибкость
Поддержка широкого диапазона частот FDD и TDD, в том числе нестандартных, что позволяет проводить тестирование в диапазоне ниже 6 ГГц и в миллиметровом диапазоне. Миллиметровый диапазон доступен в качестве опции для AMARI Callbox Advanced, Ultimate и Extreme.

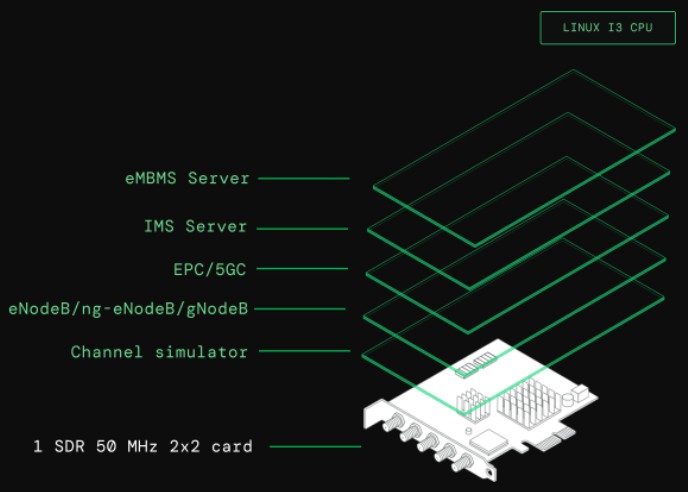

Архитектура построения сети AMARI Callbox Mini Amarisoft:
Возможные запущенные конфигурации AMARI Callbox Mini Amarisoft:
AMARI Callbox Mini может одновременно работать только с одной сотой (NB-IoT, LTE, LTE-M или 5G FR1). Произведение пропускной способности соты на количество уровней MIMO не должно превышать 40 МГц.
Примеры конфигураций:
4G LTE |
1 ячейка 20 МГц 2x2 |
5G NR SA Mode |
1 ячейка 20 МГц 2x2 или 40 МГц SISO |
NB-IOT |
1 NB-IoT ячейка в автономном, внутриполосном или охранном режиме |
LTE-M |
1 LTE ячейка с поддержкой CAT M1 |

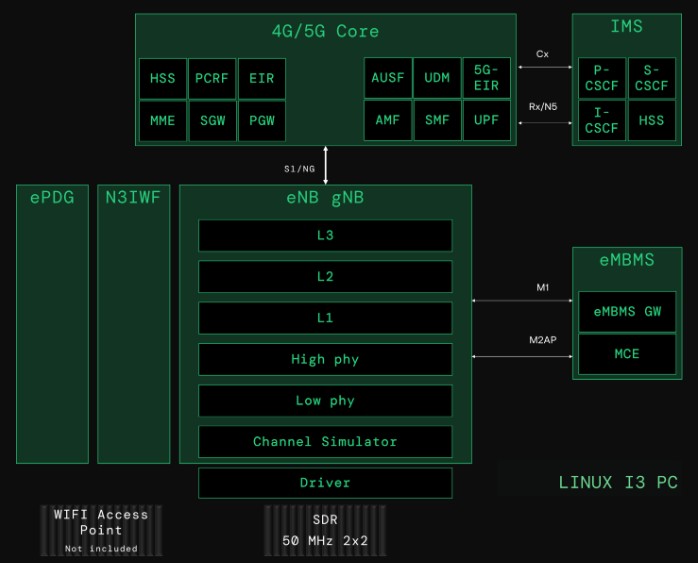

Компоненты программного обеспечения имитатора базовых станций
AMARI Callbox Mini Amarisoft:
- vRAN eNodeB gNodeB
Полное программное обеспечение eNodeB gNodeB версии 18, включая Layer 1, 2, 3 и физический уровень. ПО также включает в себя имитатор канала. Он подключается к интерфейсу split 8 или split 7.2 radio через открытый API с помощью драйвера. Он поддерживает стандартный интерфейс S1/NG для подключения к базовой сети 4G или 5G. eNodeB gNodeB настраивается с помощью сотен параметров в текстовом файле в формате JSON. Он имеет WebSocket API для автоматизации и интерфейс командной строки.
- 4G/5G Core
Ядро сети Release 18 3GPP со встроенными функциями MME, SGW, PGW, PCRF, HSS, EIR, ePDG, AMF, AUSF, SMF, UPF, UDM и 5G-EIR.
- IMS-сервер
Это простой автономный сервер IMS. Он имеет встроенные функции P-CSCF, I-CSCF, S-CSCF, HSS.
- eMBMS Gateway
Шлюз многоадресных услуг мультимедийного вещания LTE со встроенным MCE.
Программно-определяемые платы (SDR):
- AMARI PCIe SDR 2x2 Card
AMARI PCIe SDR 2x2 - это программно-определяемая радиокарта (SDR), использующая радиочастотный приемопередатчик AD9361 2x2. Она поддерживает операции MIMO 2x2, FDD и TDD на любой частоте от 500 МГц до 6 ГГц. В него встроен GPS для точной синхронизации времени и частоты. Карты могут быть легко подключены друг к другу благодаря прилагаемому кабелю, обеспечивающему передачу тактовых сигналов и PPS-сигналов между картами. Это облегчит тестирование более высоких уровней MIMO и агрегацию несущих. Общая полоса пропускания карты составляет 56 МГц, а ее выходная мощность составляет около 0 дБм в зависимости от используемой частоты. Для карты требуется как минимум слот PCIe 2-го поколения. Этот радиочастотный сигнал используется в устройствах AMARI Callbox Mini, AMARI Callbox Classic и AMARI UE Simbox серии LTE. Инструкции
| Характеристика | Значение |
|---|
