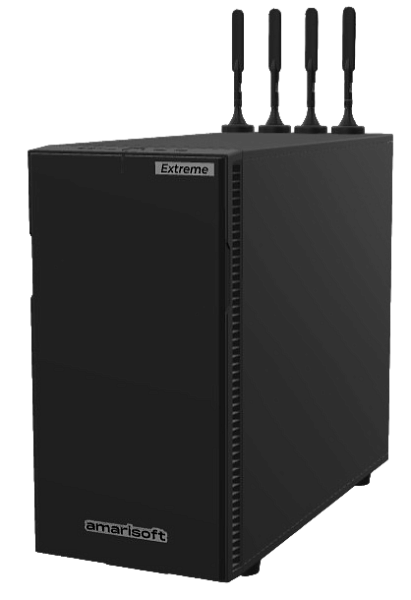

AMARI Callbox Extreme Эмуляторов базовых станций
Решение для тестирования устройств 5G NSA и SA, LTE, LTE-M и NB-IoT. Эмулятор соответствует требованиям 3GPP для eNB/gNB и EPC/5GC, что упрощает функциональное тестирование и тестирование производительности. Callbox Extreme является лучшим выбором среди трёх AMARI Callbox, специально разработанных для 5G.
Эмулятор базовых станций для тестирования абонентских устройств AMARI Callbox Extreme Amarisoft
обеспечивает впечатляющую конфигурацию из 6 ячеек NR 100 МГц 4x4. При подключении дополнительного пакета FR2 он может дополнительно обеспечить 10 ячеек на частоте 100 МГц 2x2 в миллиметровом диапазоне (FR2).Основные возможности имитатора базовых станций AMARI Callbox Extreme Amarisoft:
- Может работать в автономном режиме 5G (SA) или в неавтономном режиме 5G (NSA). Также поддерживаются внеземные сети 5G (NTN) и сети 5G с ограниченной пропускной способностью (RedCap);
- Несмотря на ориентацию на 5G, прибор предоставляет все преимущества технологии LTE от Amarisoft;
- Поддерживает LTE-M как в FDD, так и в TDD для подключения устройств CAT-M1;
- Поддерживает автономную работу, работу в основной и защитной полосах частот NB-IOT для подключения устройств NB1 и NB2. Он также поддерживает NB-IOT в неземных сетях (NTN);
- В зависимости от модели и конфигурации коммутатора, он может работать с программным обеспечением макробазовой станции и обслуживать до 1000 одновременно активных пользовательских устройств;
- В зависимости от конфигурации коммутатора и возможностей пользовательского оборудования коммутатор может обеспечивать скорость нисходящего канала до 9 Гбит/с и восходящего канала до 2 Гбит/с;
- На одном коммутаторе поддерживается внутренняя передача обслуживания eNB/gNB. Межсетевая передача обслуживания eNB/gNB поддерживается с помощью двух коммутаторов;
- Может объединять несколько ячеек TDD и FDD LTE, NR FR1 и NR FR2 для тестирования с высокой пропускной способностью;
- Встроенный сервер IMS позволяет тестировать VoLTE, VioLTE, VoNR, VioNR, SMS и экстренные вызовы. Встроенный N3IWF позволяет использовать VoWiFi при подключении к внешней точке доступа Wi-Fi.
Ключевые особенности симулятора базовых станций AMARI Callbox Extreme Amarisoft:
- Логирование и измерения
- Автоматическая настройка тестов и сценариев
- Простая настройка
- Сквозное тестирование данных
- Имитация канала
- Тестирование функций
- Высокая производительность
- Особенности 3GPP
- Частотная гибкость
Выборочное логирование и отображение всех уровней стека 3GPP LTE и NR, а также полезные графики и аналитические инструменты.
Расширенный API WebSocket, позволяющий отправлять удалённые команды на eNodeB, ng-eNodeB, gNodeB, EPC и 5GC для упрощения автоматизации тестирования.
Простая настройка благодаря файлам JSON с примерами конфигураций, которые уже включены в каждую версию программного обеспечения для eNodeB, ng-eNodeB, gNodeB, EPC и 5GC.
Работает поверх стандартной Linux в режиме пользовательского пространства, что обеспечивает простую интеграцию с IP-сервисами.
Моделирование различных типов каналов DL в соответствии с моделями 3GPP, указанными в спецификациях 36.101 и 38.141.
Тестовые функции позволяют переопределить стандартное поведение протокола, чтобы смоделировать ошибки.
Высокооптимизированное программное обеспечение, поддерживающее работу с несколькими пользовательскими устройствами и сотами, а также высокую скорость передачи данных в LTE и NR.
Ранний доступ к функциям 3GPP для быстрой проверки разрабатываемых функций.
Поддержка широкого диапазона частот FDD и TDD, в том числе нестандартных, что позволяет проводить тестирование в диапазоне ниже 6 ГГц и в миллиметровом диапазоне. Миллиметровый диапазон доступен в качестве опции для AMARI Callbox Advanced, Ultimate и Extreme.

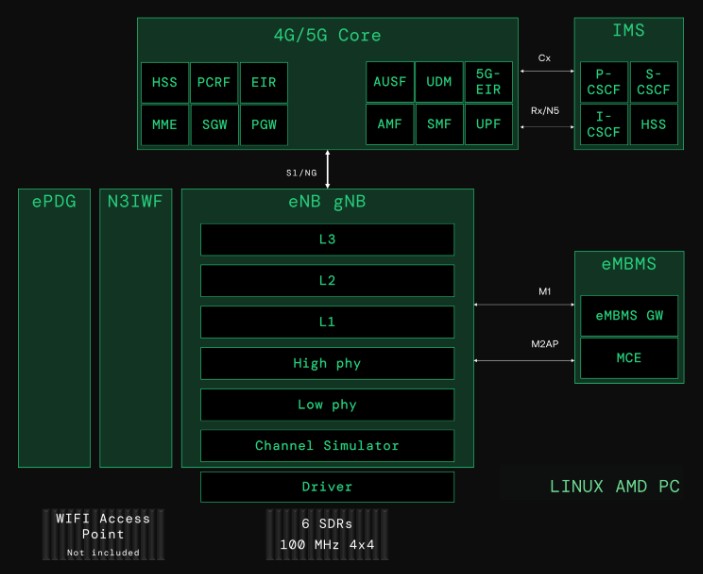

Архитектура построения сети AMARI Callbox Extreme Amarisoft:

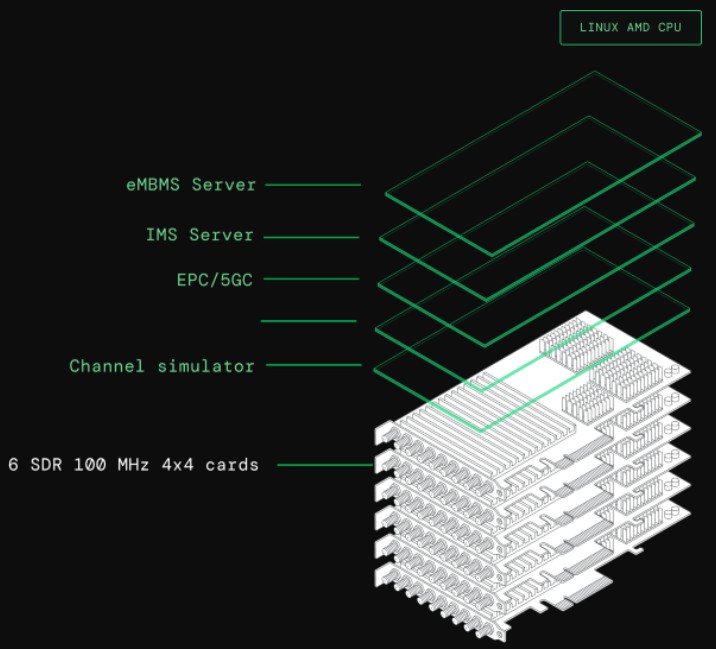

Возможные запущенные конфигурации AMARI Callbox Extreme Amarisoft:
Конфигурация AMARI Extreme RAN имеет ряд ограничений, связанных с:
1. характеристиками и количеством встроенных программно-определяемых радиомодулей (SDR).
2. мощностью процессора, особенно для 5G FR2.
1. характеристиками и количеством встроенных программно-определяемых радиомодулей (SDR).
2. мощностью процессора, особенно для 5G FR2.
1. Ограничения, связанные с SDR:
Callbox объединяет шесть SDR-карт, причем каждая SDR-карта способна поддерживать два независимых канала SISO или 2x2 MIMO 100 МГц или один канал 4x4 MIMO. Это предоставляет пользователям следующие комбинации:
- Шесть каналов 4x4 по 100 МГц;
- Пять каналов 4x4 по 100 МГц в сочетании с двумя каналами 2x2/SISO по 100 МГц;
- Четыре канала 4x4 по 100 МГц в сочетании с четырьмя каналами 2x2/SISO по 100 МГц;
- Два канала 4x4 по 100 МГц в сочетании с восемью каналами 2x2/SISO по 100 МГц;
- Три канала 4x4 по 100 МГц в сочетании с шестью каналами 2x2/SISO с частотой 100 МГц;
- Один канал 4x4 с частотой 100 МГц в сочетании с десятью каналами 2x2/SISO с частотой 100 МГц;
- Двенадцать каналов 2x2/SISO с частотой 100 МГц.
Каждый канал может поддерживать несколько смежных ячеек, при условии, что общая полоса пропускания и уровни MIMO канала не превышены.
Callbox объединяет шесть SDR-карт, причем каждая SDR-карта способна поддерживать два независимых канала SISO или 2x2 MIMO 100 МГц или один канал 4x4 MIMO. Это предоставляет пользователям следующие комбинации:
- Шесть каналов 4x4 по 100 МГц;
- Пять каналов 4x4 по 100 МГц в сочетании с двумя каналами 2x2/SISO по 100 МГц;
- Четыре канала 4x4 по 100 МГц в сочетании с четырьмя каналами 2x2/SISO по 100 МГц;
- Два канала 4x4 по 100 МГц в сочетании с восемью каналами 2x2/SISO по 100 МГц;
- Три канала 4x4 по 100 МГц в сочетании с шестью каналами 2x2/SISO с частотой 100 МГц;
- Один канал 4x4 с частотой 100 МГц в сочетании с десятью каналами 2x2/SISO с частотой 100 МГц;
- Двенадцать каналов 2x2/SISO с частотой 100 МГц.
Каждый канал может поддерживать несколько смежных ячеек, при условии, что общая полоса пропускания и уровни MIMO канала не превышены.
2. Ограничения, связанные с лицензией на процессор и программное обеспечение:
Ограничения, налагаемые лицензией на программное обеспечение, не позволяют увеличить общую пропускную способность ячеек, умноженную на количество уровней MIMO, до 2400 МГц.
Разрешено использовать только десять ячеек 5G FR2 100 МГц 2x2.
Ограничения, налагаемые лицензией на программное обеспечение, не позволяют увеличить общую пропускную способность ячеек, умноженную на количество уровней MIMO, до 2400 МГц.
Разрешено использовать только десять ячеек 5G FR2 100 МГц 2x2.
Примеры конфигураций:
4G LTE |
12 ячеек 20 МГц 2x2 |
| 6 ячеек 20 МГц 4x4 | |
5G NR SA Mode |
12 FR1 ячеек 100 МГц 2x2 |
| 6 FR1 ячеек 100 МГц 4x4 | |
| 1 FR1 ячейка 100 МГц 4x4 + 10 FR2 ячеек 100 МГц 2x2 | |
5G NR NSA Mode |
5 FR1 ячеек 5G NR 100 МГц 4x4 + 1 ячейка LTE 20 МГц 4x4 |
| 10 FR1 ячеек 5G NR 100 МГц 2x2 + 2 ячейки LTE 20 МГц 2x2 | |
| 10 FR2 ячеек 5G NR 100 МГц 2x2 + 1 ячейка LTE 20 МГц 4x4 | |
NB-IOT |
12 NB-IoT автономных ячеек |
| 12 ячеек LTE с внутренней или защитной полосой NB-IoT-связи в каждой | |
LTE-M |
12 LTE ячеек с поддержкой CAT M1 |
Компоненты программного обеспечения платформы для эмуляции сетей AMARI Callbox Advanced Amarisoft:
- vRAN eNodeB gNodeB
- 4G/5G Core
- IMS-сервер
- eMBMS Gateway
Полное программное обеспечение eNodeB gNodeB версии 18, включая Layer 1, 2, 3 и физический уровень. ПО также включает в себя имитатор канала. Он подключается к интерфейсу split 8 или split 7.2 radio через открытый API с помощью драйвера. Он поддерживает стандартный интерфейс S1/NG для подключения к базовой сети 4G или 5G. eNodeB gNodeB настраивается с помощью сотен параметров в текстовом файле в формате JSON. Он имеет WebSocket API для автоматизации и интерфейс командной строки.
Ядро сети Release 18 3GPP со встроенными функциями MME, SGW, PGW, PCRF, HSS, EIR, ePDG, AMF, AUSF, SMF, UPF, UDM и 5G-EIR.
Это простой автономный сервер IMS. Он имеет встроенные функции P-CSCF, I-CSCF, S-CSCF, HSS.
Шлюз многоадресных услуг мультимедийного вещания LTE со встроенным MCE.
Программно-определяемые платы (SDR):
- AMARI PCIe SDR 100 4x4 Card
- AMARI FR2 Hardware Package
AMARI PCIe SDR 100 4x4 - это программно-определяемая плата (SDR), построенная на радиочастотных приемопередатчиках AD9361 2x2. Она поддерживает операции MIMO 4x4, FDD и TDD на любой частоте от 500 МГц до 6 ГГц. В него встроена GPS для точной синхронизации времени и частоты. Платы могут быть легко подключены друг к другу благодаря прилагаемому кабелю, обеспечивающему передачу тактовых импульсов и PPS-сигналов между картами. Это облегчит тестирование более высоких уровней MIMO и агрегацию несущих. Общая полоса пропускания карты составляет 100 МГц, а ее выходная мощность составляет около 12 дБм в зависимости от используемой частоты. Для карты требуется как минимум слот PCIe 3-го поколения. Эта плата используется в устройствах AMARI Callbox Advanced, AMARI Callbox Ultimate, AMARI Callbox Extreme, AMARI UE Simbox серии E и AMARI UE Simbox серии MBS.
AMARI FR2 HW поддерживает технологию mmWave в моделях AMARI Callbox Advanced, Ultimate и Extreme, а также AMARI UE Simbox MBS. Он включает в себя UDC (преобразователь "Вверх-вниз"), радиочастотные кабели и рупорные антенны. UDC служит для преобразования сигнала до 6 ГГц с платы AMARI PCIe SDR 100 4x4 в сигнал mmWave и наоборот.
