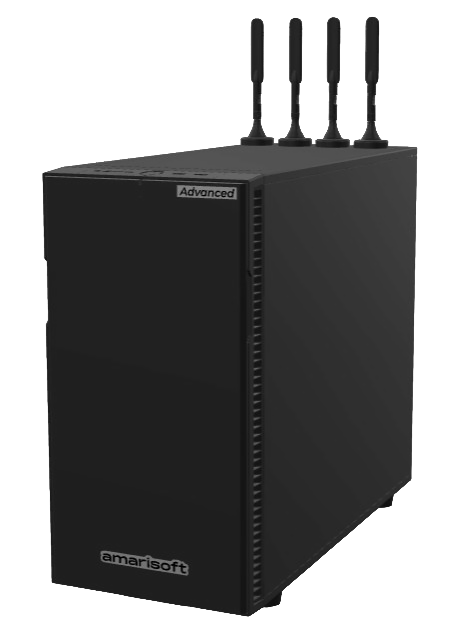

AMARI Callbox Advanced Эмуляторов базовых станций
Решение для тестирования устройств в сетях 5G NSA и SA, LTE, LTE-M и NB-IoT. Имитатор соответствует требованиям 3GPP к eNB/gNB и EPC/5GC и упрощает функциональное тестирование и тестирование производительности с помощью программного обеспечения операторского класса.
Эмулятор базовых станций для тестирования абонентских устройств AMARI Callbox Advanced Amarisoft
предназначен для 5G и обеспечивает одновременную работу с двумя сотами NR 100 МГц 4x4. Благодаря дополнительному пакету FR2 AMARI Callbox Advanced может также обеспечивать работу с одной сотой 100 МГц 2x2 в миллиметровом диапазоне (FR2).Основные возможности симулятора базовых станций AMARI Callbox Advanced Amarisoft:
- Может работать в автономном режиме 5G (SA) или в неавтономном режиме 5G (NSA). Также поддерживаются внеземные сети 5G (NTN) и сети 5G с ограниченной пропускной способностью (RedCap);
- Несмотря на ориентацию на 5G, прибор предоставляет все преимущества технологии LTE от Amarisoft;
- Поддерживает LTE-M как в FDD, так и в TDD для подключения устройств CAT-M1;
- Поддерживает автономную работу, работу в основной и защитной полосах частот NB-IOT для подключения устройств NB1 и NB2. Он также поддерживает NB-IOT в неземных сетях (NTN);
- В зависимости от модели и конфигурации коммутатора, он может работать с программным обеспечением макробазовой станции и обслуживать до 1000 одновременно активных пользовательских устройств;
- В зависимости от конфигурации коммутатора и возможностей пользовательского оборудования коммутатор может обеспечивать скорость нисходящего канала до 4 Гбит/с и восходящего канала до 2 Гбит/с;
- На одном коммутаторе поддерживается внутренняя передача обслуживания eNB/gNB. Межсетевая передача обслуживания eNB/gNB поддерживается с помощью двух коммутаторов;
- Может объединять несколько ячеек TDD и FDD LTE, NR FR1 и NR FR2 для тестирования с высокой пропускной способностью;
- Встроенный сервер IMS позволяет тестировать VoLTE, VioLTE, VoNR, VioNR, SMS и экстренные вызовы. Встроенный N3IWF позволяет использовать VoWiFi при подключении к внешней точке доступа Wi-Fi.
Ключевые особенности имитатора базовых станций AMARI Callbox Advanced Amarisoft:
- Логирование и измерения
- Автоматическая настройка тестов и сценариев
- Простая настройка
- Сквозное тестирование данных
- Имитация канала
- Тестирование функций
- Высокая производительность
- Особенности 3GPP
- Частотная гибкость
Выборочное логирование и отображение всех уровней стека 3GPP LTE и NR, а также полезные графики и аналитические инструменты.
Расширенный API WebSocket, позволяющий отправлять удалённые команды на eNodeB, ng-eNodeB, gNodeB, EPC и 5GC для упрощения автоматизации тестирования.
Простая настройка благодаря файлам JSON с примерами конфигураций, которые уже включены в каждую версию программного обеспечения для eNodeB, ng-eNodeB, gNodeB, EPC и 5GC.
Работает поверх стандартной Linux в режиме пользовательского пространства, что обеспечивает простую интеграцию с IP-сервисами.
Моделирование различных типов каналов DL в соответствии с моделями 3GPP, указанными в спецификациях 36.101 и 38.141.
Тестовые функции позволяют переопределить стандартное поведение протокола, чтобы смоделировать ошибки.
Высокооптимизированное программное обеспечение, поддерживающее работу с несколькими пользовательскими устройствами и сотами, а также высокую скорость передачи данных в LTE и NR.
Ранний доступ к функциям 3GPP для быстрой проверки разрабатываемых функций.
Поддержка широкого диапазона частот FDD и TDD, в том числе нестандартных, что позволяет проводить тестирование в диапазоне ниже 6 ГГц и в миллиметровом диапазоне. Миллиметровый диапазон доступен в качестве опции для AMARI Callbox Advanced, Ultimate и Extreme.

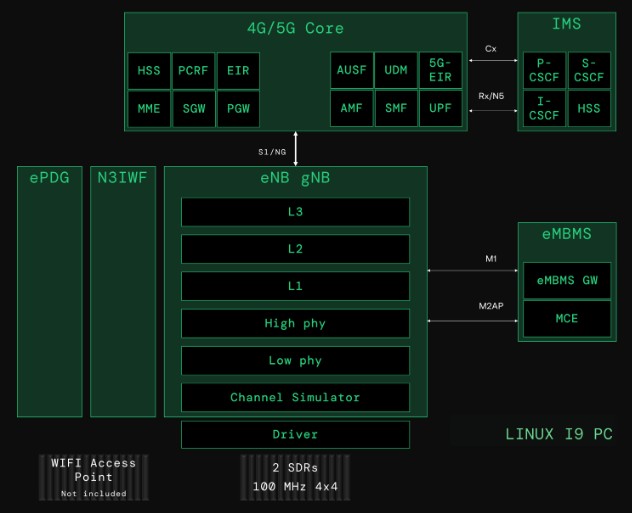

Архитектура построения сети AMARI Callbox Classic Amarisoft:
Возможные запущенные конфигурации AMARI Callbox Advanced Amarisoft:
Конфигурация AMARI Advanced RAN имеет ряд ограничений, связанных с:
1. характеристиками и количеством встроенных программно-определяемых радиомодулей (SDR).
2. мощностью процессора, особенно для 5G FR2.
1. характеристиками и количеством встроенных программно-определяемых радиомодулей (SDR).
2. мощностью процессора, особенно для 5G FR2.
1. Ограничения, связанные с SDR:
В Callbox встроены две SDR-карты, причем каждая SDR-карта способна поддерживать два независимых канала SISO или 2x2 MIMO 100 МГц или один канал 4x4 MIMO. Это предоставляет пользователям следующие комбинации:
- Два канала 100 МГц 4x4;
- Один канал 100 МГц 4x4 в сочетании с двумя каналами 100 МГц 2x2/SISO;
- Четыре канала 100 МГц 2x2/SISO.
Каждый канал может поддерживать несколько смежных ячеек при условии, что общая пропускная способность и уровни MIMO канала не превышены.
В Callbox встроены две SDR-карты, причем каждая SDR-карта способна поддерживать два независимых канала SISO или 2x2 MIMO 100 МГц или один канал 4x4 MIMO. Это предоставляет пользователям следующие комбинации:
- Два канала 100 МГц 4x4;
- Один канал 100 МГц 4x4 в сочетании с двумя каналами 100 МГц 2x2/SISO;
- Четыре канала 100 МГц 2x2/SISO.
Каждый канал может поддерживать несколько смежных ячеек при условии, что общая пропускная способность и уровни MIMO канала не превышены.
2. Ограничения, связанные с лицензией на процессор и программное обеспечение:
Ограничения, налагаемые лицензией на программное обеспечение, не позволяют увеличить общую пропускную способность ячеек, умноженную на количество уровней MIMO, до 800 МГц.
Разрешена только одна ячейка 5G FR2 100 МГц 2x2.
Ограничения, налагаемые лицензией на программное обеспечение, не позволяют увеличить общую пропускную способность ячеек, умноженную на количество уровней MIMO, до 800 МГц.
Разрешена только одна ячейка 5G FR2 100 МГц 2x2.
Примеры конфигураций:
4G LTE |
4 ячейки 20 МГц 2x2 |
| 2 ячейки 20 МГц 4x4 | |
5G NR SA Mode |
4 FR1 ячейки 100 МГц 2x2 |
| 2 FR1 ячейки 100 МГц 4x4 | |
| 1 FR1 ячейка 100 МГц 4x4 + 1 FR2 ячейка 100 МГц 2x2 | |
5G NR NSA Mode |
1 5G NR 100 МГц 4x4 + 1 LTE 20 МГц 4x4 |
| 2 FR1 ячейки 5G NR 100 МГц 2x2 + 2 ячейки LTE 20 МГц 2x2 | |
| 1 FR2 ячейка 5G NR 100 МГц 2x2 + 1 ячейка LTE 20 МГц 4x4 | |
NB-IOT |
4 NB-IoT автономные ячейки |
| 4 ячейки LTE с внутренней или защитной полосой NB-IoT-связи в каждой | |
LTE-M |
4 LTE ячейки с поддержкой CAT M1 |

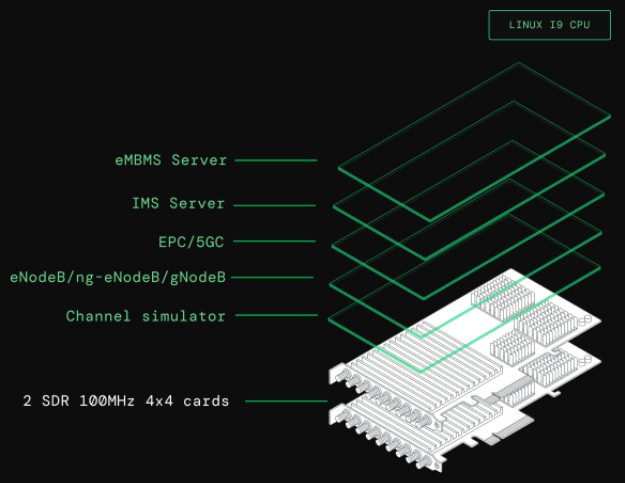

Компоненты программного обеспечения платформы для эмуляции сетей AMARI Callbox Advanced Amarisoft:
- vRAN eNodeB gNodeB
- 4G/5G Core
- IMS-сервер
- eMBMS Gateway
Полное программное обеспечение eNodeB gNodeB версии 18, включая Layer 1, 2, 3 и физический уровень. ПО также включает в себя имитатор канала. Он подключается к интерфейсу split 8 или split 7.2 radio через открытый API с помощью драйвера. Он поддерживает стандартный интерфейс S1/NG для подключения к базовой сети 4G или 5G. eNodeB gNodeB настраивается с помощью сотен параметров в текстовом файле в формате JSON. Он имеет WebSocket API для автоматизации и интерфейс командной строки.
Ядро сети Release 18 3GPP со встроенными функциями MME, SGW, PGW, PCRF, HSS, EIR, ePDG, AMF, AUSF, SMF, UPF, UDM и 5G-EIR.
Это простой автономный сервер IMS. Он имеет встроенные функции P-CSCF, I-CSCF, S-CSCF, HSS.
Шлюз многоадресных услуг мультимедийного вещания LTE со встроенным MCE.
Программно-определяемые платы (SDR):
- AMARI PCIe SDR 100 4x4 Card
- AMARI FR2 Hardware Package

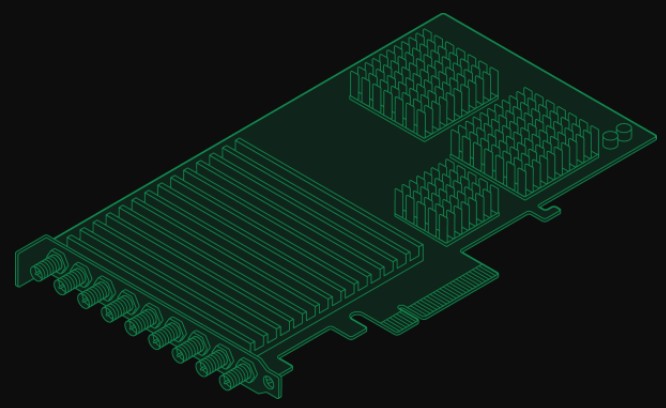

AMARI PCIe SDR 100 4x4 - это программно-определяемая плата (SDR), построенная на радиочастотных приемопередатчиках AD9361 2x2. Она поддерживает операции MIMO 4x4, FDD и TDD на любой частоте от 500 МГц до 6 ГГц. В него встроена GPS для точной синхронизации времени и частоты. Платы могут быть легко подключены друг к другу благодаря прилагаемому кабелю, обеспечивающему передачу тактовых импульсов и PPS-сигналов между картами. Это облегчит тестирование более высоких уровней MIMO и агрегацию несущих. Общая полоса пропускания карты составляет 100 МГц, а ее выходная мощность составляет около 12 дБм в зависимости от используемой частоты. Для карты требуется как минимум слот PCIe 3-го поколения. Эта плата используется в устройствах AMARI Callbox Advanced, AMARI Callbox Ultimate, AMARI Callbox Extreme, AMARI UE Simbox серии E и AMARI UE Simbox серии MBS.
AMARI FR2 HW поддерживает технологию mmWave в моделях AMARI Callbox Advanced, Ultimate и Extreme, а также AMARI UE Simbox MBS. Он включает в себя UDC (преобразователь "Вверх-вниз"), радиочастотные кабели и рупорные антенны. UDC служит для преобразования сигнала до 6 ГГц с платы AMARI PCIe SDR 100 4x4 в сигнал mmWave и наоборот.
Инструкции
| Характеристика | Значение |
|---|
