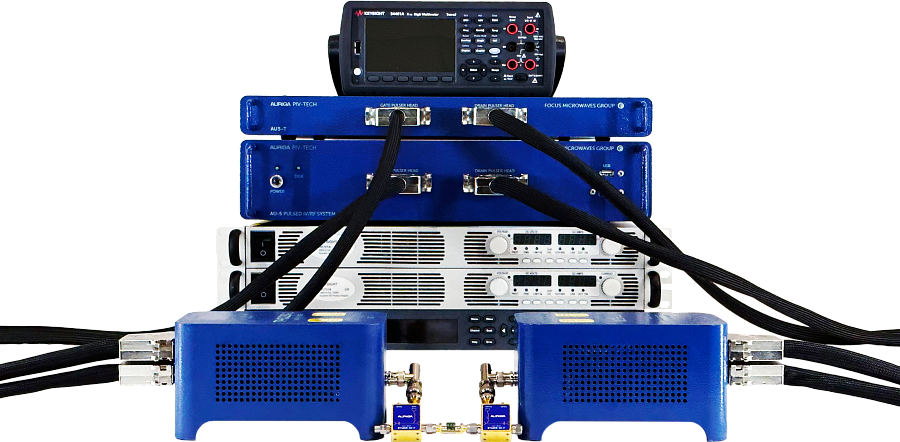

Auriga AU5 — система импульсных измерений ВАХ

Name: Auriga AU5 — система импульсных измерений ВАХ
Brand: Focus Microwaves
Availability: PreOrder

Auriga AU5 предназначена для импульсной характеризации транзисторов и других активных полупроводниковых приборов. Система работает с двумя внешними сменными импульсными головками — для затвора или базы и для стока или коллектора. Подбор головок позволяет настроить диапазоны напряжения и тока под измеряемый прибор.

Auriga AU5:импульсные ВАХ | цепи затвора/базы и стока/коллектора | 2 внешние сменные головки | 4 внешних источника питания | расстояние до прибора до 1,8 м

Запрос

Итоговая стоимость формируется после выбора конфигурации. Менеджер подберёт оптимальный вариант и назовёт точную цену.

Модели

Сервис

Применение Auriga AU5 — система импульсных измерений ВАХ

Auriga AU5 измеряет импульсные вольт-амперные характеристики полевых и биполярных транзисторов, включая GaN HEMT, LDMOS и SiC-приборы. Импульсный режим помогает исследовать поведение прибора при заданных условиях смещения и учитывать эффекты нагрева и захвата заряда. Внешние головки размещаются рядом с исследуемым прибором, что сокращает влияние соединительных линий на измерение. Основной блок может находиться на расстоянии до 1,8 м от прибора. В системе используются четыре внешних источника питания для формирования напряжений покоя и измерительных напряжений в цепях затвора или базы и стока или коллектора. Программное обеспечение обеспечивает настройку, калибровку и проведение измерений, предварительный просмотр импульсов и отображение результатов в реальном времени. Для исследования эффектов захвата заряда предусмотрен режим Tri-State с дополнительным предварительным импульсом и независимой настройкой его параметров. Измерения импульсных S-параметров, длительных переходных процессов и построение компактных моделей зависят от выбранного оснащения системы.

подробнее свернуть

Характеристики Auriga AU5 — система импульсных измерений ВАХ

Название	Значение
Auriga AU5	импульсные ВАХ \| цепи затвора/базы и стока/коллектора \| 2 внешние сменные головки \| 4 внешних источника питания \| расстояние до прибора до 1,8 м
PHG20	напряжение ±20 В \| импульсный ток ±0,1 А \| постоянный ток ±0,1 А \| мощность до 2 Вт \| импульс от 200 нс \| ЧПИ до 310 кГц \| BNC
PHG100	напряжение ±100 В \| импульсный ток ±2 А \| постоянный ток ±0,5 А \| мощность до 40 Вт \| импульс от 200 нс \| ЧПИ до 310 кГц \| BNC
PHD220-2	напряжение до 220 В \| импульсный ток до 2 А \| постоянный ток до 0,75 А \| мощность до 40 Вт \| импульс от 200 нс \| ЧПИ при 220 В до 80 кГц \| BNC
PHD220-10	напряжение до 220 В \| импульсный ток до 10 А \| постоянный ток до 2,5 А \| мощность до 1000 Вт \| импульс от 500 нс \| ЧПИ при 220 В до 20 кГц \| BNC
PHD220-30	напряжение до 220 В \| импульсный ток до 30 А \| постоянный ток до 2,5 А \| мощность до 1000 Вт \| импульс от 500 нс \| ЧПИ при 220 В до 20 кГц \| BNC
PHD600-5	напряжение до 600 В \| импульсный ток до 5 А \| постоянный ток до 0,5 А \| мощность до 1000 Вт \| импульс от 200 нс \| ЧПИ при 600 В до 4 кГц \| MHV
PHD1200-10	напряжение до 1200 В \| импульсный ток до 10 А \| постоянный ток до 0,1 А \| мощность до 1000 Вт \| импульс от 750 нс \| ЧПИ при 1200 В до 1,4 кГц \| MHV
PHD1200-100	напряжение до 1200 В \| импульсный ток до 100 А \| постоянный ток до 0,1 А \| мощность до 5000 Вт \| импульс от 750 нс \| ЧПИ при 1200 В до 1,4 кГц \| MHV
ЧПИ — частота повторения импульсов	предельные напряжение, ток и мощность не обязательно достигаются одновременно
Характеристики Auriga AU5

Тип измерений: импульсные ВАХ (Pulsed I–V)
Измерительные цепи: затвор/база	сток/коллектор
Головки: две внешние сменные головки, исполнение подбирается под задачу
Удаление основного блока от исследуемого прибора: до 1,8 м
Внешние источники питания: 4

PHG — головки затвора или базы
PHG20

Напряжение: ±20 В	Импульсный ток: ±0,1 А \| Постоянный ток: ±0,1 А
Мощность: до 2 Вт	Минимальный импульс: 200 нс \| ЧПИ: до 310 кГц
Измерительный разъём: BNC (гнездо)

PHG100

Напряжение: ±100 В	Импульсный ток: ±2 А \| Постоянный ток: ±0,5 А
Мощность: до 40 Вт	Минимальный импульс: 200 нс \| ЧПИ: до 310 кГц
Измерительный разъём: BNC (гнездо)

PHD — головки стока или коллектора
PHD220-2

Напряжение: до 220 В	Импульсный ток: до 2 А \| Постоянный ток: до 0,75 А
Мощность: до 40 Вт	Минимальный импульс: 200 нс \| ЧПИ при 220 В: до 80 кГц
Измерительный разъём: BNC (гнездо)

PHD220-10

Напряжение: до 220 В	Импульсный ток: до 10 А \| Постоянный ток: до 2,5 А
Мощность: до 1000 Вт	Минимальный импульс: 500 нс \| ЧПИ при 220 В: до 20 кГц
Измерительный разъём: BNC (гнездо)

PHD220-30

Напряжение: до 220 В	Импульсный ток: до 30 А \| Постоянный ток: до 2,5 А
Мощность: до 1000 Вт	Минимальный импульс: 500 нс \| ЧПИ при 220 В: до 20 кГц
Измерительный разъём: BNC (гнездо)

PHD600-5

Напряжение: до 600 В	Импульсный ток: до 5 А \| Постоянный ток: до 0,5 А
Мощность: до 1000 Вт	Минимальный импульс: 200 нс \| ЧПИ при 600 В: до 4 кГц
Измерительный разъём: MHV (гнездо)

PHD1200-10

Напряжение: до 1200 В	Импульсный ток: до 10 А \| Постоянный ток: до 0,1 А
Мощность: до 1000 Вт	Минимальный импульс: 750 нс \| ЧПИ при 1200 В: до 1,4 кГц
Измерительный разъём: MHV (гнездо)

PHD1200-100

Напряжение: до 1200 В	Импульсный ток: до 100 А \| Постоянный ток: до 0,1 А
Мощность: до 5000 Вт	Минимальный импульс: 750 нс \| ЧПИ при 1200 В: до 1,4 кГц
Измерительный разъём: MHV (гнездо)


ЧПИ — частота повторения импульсов. При снижении напряжения допустимая ЧПИ некоторых головок увеличивается. Предельные напряжение, ток и мощность не обязательно достигаются одновременно.

```
