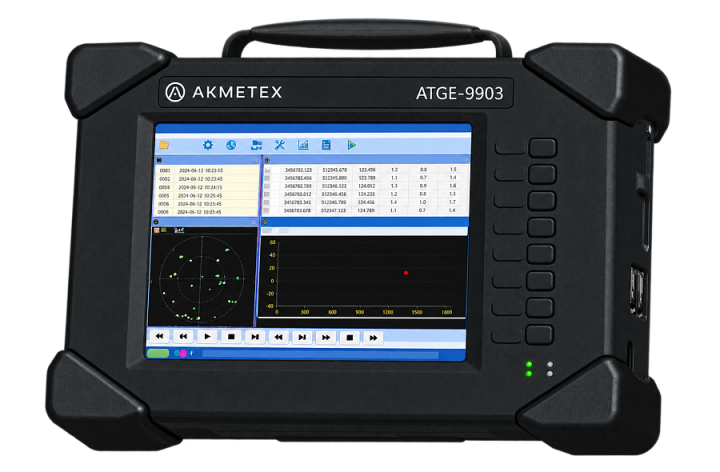

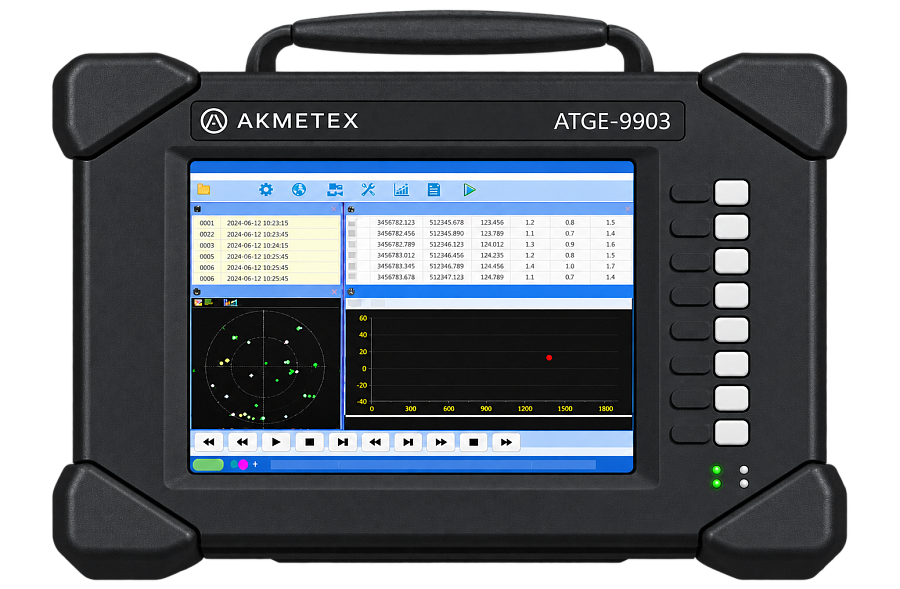

ATGE-9903 AKMETEX Портативный имитатор сигналов ГНСС

Название

Значение

Поддерживаемые системы и диапазоны частот

GPS (L1C, L1CA, L2C, L5); ГЛОНАСС (L1, L2); Galileo (E1, E5a, E5b); BeiDou (B1, B2, B3). Для комбинирования можно выбрать любые три из вышеперечисленных частотных диапазонов.

Количество каналов

До 12 каналов на одну частоту

Радиочастотные выходы

1

Количество компонентов многолучевого распространения:

1–4 пути на точку частоты (мультиплексированные)

Точность сигнала

Точность управления фазой псевдодиапазона: выше 0,05 м; Точность скорости изменения псевдодиапазона: выше 0,005 м/с; Согласованность между каналами: 0,5 нс.

Фазовый шум

-75 дБн/Гц при 100 Гц; -80 дБн/Гц при 1 кГц; -85 дБн/Гц при 10 кГц; -90 дБн/Гц при 100 кГц.

Динамический диапазон

Скорость: 0–16 000 м/с; Ускорение: 0–900 м/с²; Рывок: 0–900 м/с³.

Внешний интерфейс

Опорный импульсный сигнал 1PPS (разъем SMA): 1 вход, 1 выход. Эталонный тактовый сигнал 10 МГц (разъем SMA): 1 вход, 1 выход. Выходной радиочастотный порт (разъем TNC): 1

Стабильность тактовой частоты

Вторичная устойчивость: ≤ 5·10-11

Стандартные входные и выходные сигналы

Импульсный сигнал 1PPS: 1 канал. Тактовый сигнал 10 МГц: 1 канал.

Выходной импульсный сигнал длительностью одна секунда

Уровень выходного сигнала: LVTTL. Стабильность нарастающего фронта: 0,1 нс. Длительность высокого уровня: ≥20 мс.

Рабочая среда

Рабочая температура: от -10 °C до 55 °C. Влажность: от 10% до 75% (при 22°C); ≥90% (при 45°C).

Хранение и транспортировка

Ударная нагрузка: ≤9 g/с. Влажность: ≤98%. Вибрация: ≤0,1 g (10–100 Гц). Температура хранения: от -45 °C до 75 °C.

Источник питания

Встроенный аккумулятор обеспечивает более 2 часов непрерывной работы). Напряжение при зарядке: 110–250 В; частота: (50 ± 10) Гц. Пульсации постоянного тока ≤ 3%. Автоматическая защита при сбоях в подаче электроэнергии.
