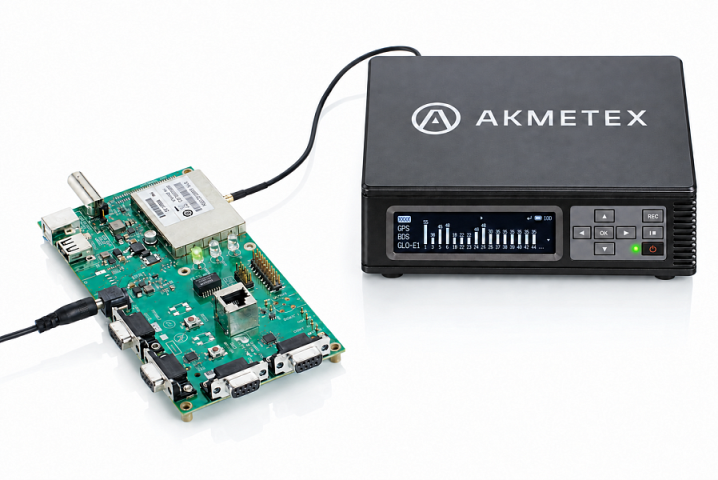

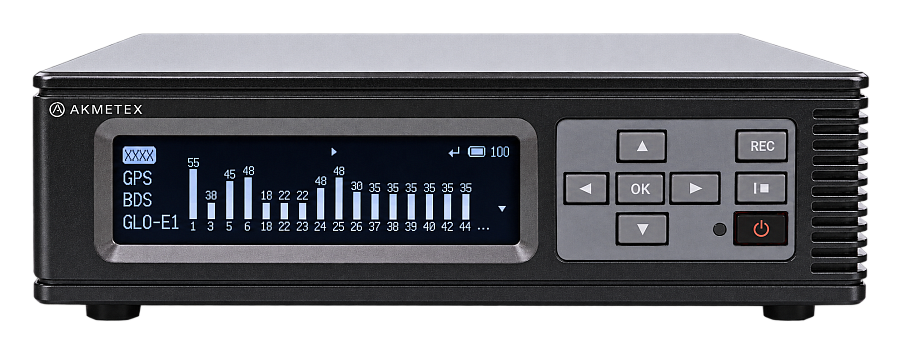

ATGE-7600 АКМЕТЕХ Устройство записи и воспроизведения сигналов ГНСС

Устройство для записи, воспроизведения и ретрансляции сигналов глобальных навигационных спутниковых систем (ГНСС). Прибор обеспечивает гибкую настройку радиочастотных трактов, высокоточное квантование и удобные средства управления данными, что позволяет удовлетворить широкий спектр задач в области разработки и тестирования ГНСС.

Поддерживаемые системы и диапазоны частот (запись/воспроизведение):GPS L1, L2, L5; Galileo E1, E5a/b, E6; ГЛОНАСС G1, G2, G3; BeiDou B1, B2a/b, B3; QZSS L1, L2, L5, L6; NavIC L1, L5, S-диапазон; SBAS L1, L5. Дополнительные сигналы в верхнем и нижнем L-диапазоне, а также в S-диапазоне можно настроить с помощью веб-интерфейса. Индивидуальные требования, такие как Iridium и Sirius XM, доступны по запросу.

Номинальный уровень выходного сигнала:-93 дБм/ МГц при 0 дБ Регулируемый аттенюатор обеспечивает настройку в диапазоне от +20 дБ до -69 дБ во время воспроизведения

Радиочастотные каналы:3

Запрос

Итоговая стоимость формируется после выбора конфигурации. Менеджер подберёт оптимальный вариант и назовёт точную цену.

Радиочастотные каналы:3

Описание

Сервис

Устройство записи, воспроизведения и ретрансляции сигналов ГНСС ATGE-7600 АКМЕТЕХ предназначено для лабораторных, транспортных и полевых испытаний. Встроенная функция ретрансляции дополнительно поддерживает верификацию сценариев в помещении с использованием сигналов J-кода (официального кода), что расширяет его применение в специализированных испытаниях.

Веб-интерфейс ATGE-7600 через любой браузер обеспечивает полный доступ и управление устройством: предустановленные настройки записи сценариев, организацию библиотеки на внутреннем SSD, гибкий выбор и воспроизведение файлов с контролем аттенюации для каждого сценария, а также независимую регулировку параметров каждого RF-канала (квантование, центральная частота, полоса пропускания, частота дискретизации) как на этапе записи, так и при воспроизведении.

Ключевые особенности системы записи и воспроизведение сигналов ГНСС ATGE-7600 АКМЕТЕХ:

Гибкая настройка полосы пропускания RF-каналов

Каждый RF-канал может быть независимо сконфигурирован с поддержкой нескольких вариантов полосы пропускания — включая 3 МГц, 6.5 МГц, 12.5 МГц, 25 МГц и 56 МГц — для оптимизации размера записываемых файлов.

Регулируемый уровень RF-квантования

Поддерживается запись с уровнями I&Q квантования 1, 2, 3, 4, 6, 8 или 12 бит, что позволяет пользователю выбирать подходящие настройки в зависимости от требований к качеству сигнала.

Высокоскоростная передача данных

Поддерживается чтение и запись данных через высокоскоростные интерфейсы. Устройство оснащено встроенным твердотельным накопителем (SSD) объемом 2 ТБ и позволяет расширять хранилище через внешнее устройство PCIe-to-USB, обеспечивая сбор, запись и воспроизведение данных в реальном времени на скоростях передачи до 100 МБ/с. Более того, используя подключение PCIe-to-USB, устройство облегчает быстрый импорт и экспорт данных между внутренним диском и ПК, достигая скоростей передачи до 600 МБ/с.

Компактный и портативный дизайн

Габариты устройства: 165 мм × 126.85 мм × 49.7 мм (с учетом резиновых ножек) и 165 мм × 126.85 мм × 45 мм (без учета ножек). Вес составляет приблизительно 1.209 кг (включая встроенный аккумулятор и SSD), что обеспечивает удобство транспортировки и развертывания на месте работ.

Питание от съемного аккумулятора

Оснащено съемным аккумуляторным блоком, поддерживает быструю зарядку PD (Power Delivery), обеспечивает продолжительность работы до 1.5 часа и работает в широком диапазоне постоянного напряжения от 8 В до 30 В.

Внутренний мониторинговый приёмник

Поддерживается интегрированный мониторинговый приёмник с возможностью выбора конфигурации на основе решения UBLOX (GPS L1, ГЛОНАСС L1, GALILEO E1, BDS B1) или решения UM980 (поддерживающего практически все частоты ГНСС) для мониторинга качества сигнала в реальном времени.

Веб-интерфейс пользователя

ATGE-7600 предоставляет удобный веб-интерфейс, доступный через большинство веб-браузеров. Этот интерфейс обеспечивает полный доступ к устройству и управление им, включая: Предварительно заданные настройки записи сценариев; Управление библиотекой сценариев, хранящихся на внутреннем твердотельном накопителе (SSD); Широкий выбор сценариев и их воспроизведение; Полный контроль над уровнями аттенюации для каждого сценария; Независимую регулировку ключевых параметров каждого RF-канала, таких как уровень квантования, центральная частота, полоса пропускания, частота дискретизации и т.д. как на этапе записи, так и на этапе воспроизведения.

Многоканальная синхронная запись сигналов

ATGE-7600 поддерживает синхронизированную запись дополнительных сигналов, включая: 2 канала CAN; 4 цифровых канала; 1 канал RS232; 1 канал CAN-FD.

Поддержка двух режимов MGC/AGC

RF-вход имеет два режима работы — ручное управление усилением (MGC) и автоматическое управление усилением (AGC), что предоставляет пользователям комплексное решение, охватывающее полный спектр от удобной эксплуатации до точного анализа. В режиме AGC интеллектуальная технология антидисторсии обеспечивает простоту работы за счет автоматической регулировки входного усиления для поддержания уровня сигнала в оптимальном диапазоне, эффективно предотвращая ситуации, когда сигнал становится слишком слабым или страдает от перегрузки и насыщения.

подробнее свернуть

Название	Значение
Поддерживаемые системы и диапазоны частот (запись/воспроизведение)	GPS L1, L2, L5; Galileo E1, E5a/b, E6; ГЛОНАСС G1, G2, G3; BeiDou B1, B2a/b, B3; QZSS L1, L2, L5, L6; NavIC L1, L5, S-диапазон; SBAS L1, L5. Дополнительные сигналы в верхнем и нижнем L-диапазоне, а также в S-диапазоне можно настроить с помощью веб-интерфейса. Индивидуальные требования, такие как Iridium и Sirius XM, доступны по запросу.
Номинальный уровень выходного сигнала	-93 дБм/ МГц при 0 дБ Регулируемый аттенюатор обеспечивает настройку в диапазоне от +20 дБ до -69 дБ во время воспроизведения
Радиочастотные каналы	3
Центральные частоты радиочастотного канала	Выбираемые
Количество спутников в режимах записи/воспроизведения	Все видимые
Полоса пропускания	Переменная частота 3 МГц, 6.5 МГц, 12.5 МГц, 25 МГц и 56 МГц на канал
Частота дискретизации	Автоматически настраивается в соответствии с полосой пропускания 3.75 Msps, 7.5 Msps, 15 Msps, 30 Msps, 60 Msps
Квантование	1, 2, 3, 4, 6, 8, 12 бит I&Q
Формат данных	I&Q
Интерфейсы и управление	2x CAN channels, 4x Digital channels, 1x RS232 channel, 1x CAN-FD channel
Возможность конфигурации пользовательских сценариев	Да
Питание активной антенны	5 В
Опорный генератор	OCXO Стабильность частоты: +/- 0,0005 ppm
Память	Встроенный твердотельный накопитель (SSD) объемом 2 ТБ, поддержка импорта и экспорта данных через внешние USB-устройства (100 МБ/с) и адаптеры PCIe-to-USB (600 МБ/с).
Рабочее напряжение	Быстрая зарядка PD (Power Delivery)
Размер	165 мм × 126,85 мм × 49,7 мм (с учетом ножек) 165 мм × 126,85 мм × 45 мм (без учета ножек)
Вес	1,209 кг с аккумулятором и SSD
Время работы от батареи	До 1,5 часов
Режимы сбора и воспроизведения данных	1. Встроенный SSD на 2 ТБ 2. Расширение внешнего накопителя (PCIe-to-USB, 100 МБ/с)
Режимы импорта и экспорта данных	Импорт/экспорт данных (PCIe-to-USB, 600 МБ/с)
Поддерживаемые частоты для встроенного мониторингового приёмника	Поддерживает дополнительные решения UBLOX (GPS L1, GLONASS L1, Galileo E1, BDS B1) или UM980 (поддерживает практически все частоты GNSS)
