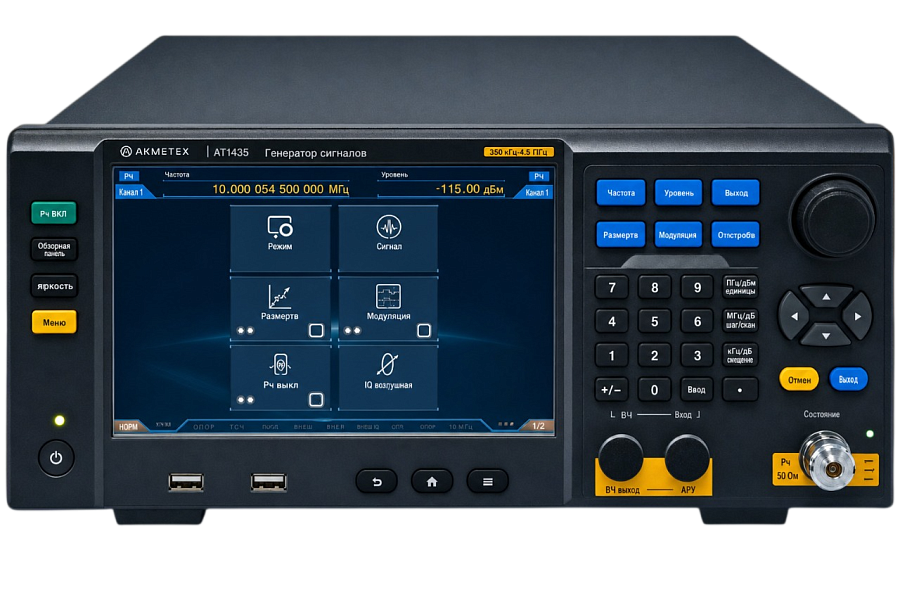

AT1435 АКМЕТЕХ Аналоговые генераторы сигналов

Серия АКМЕТЕХ AT1435 — это компактные, экономичные и производительные генераторы сигналов основной и СВЧ-полосы, доступные в аналоговых (AT1435A…F) и векторных модификациях (AT1435A-V, AT1435B-V). Приборы поддерживают загрузку и воспроизведение произвольных форм сигналов из пяти распространённых форматов, а также моделирование сложных цифровых модуляций.

Генераторы серии отличаются низким фазовым шумом, высокой выходной мощностью, широким динамическим диапазоном и удобным управлением через 7-дюймовый сенсорный экран. Компактный корпус 3U обеспечивает портативность и возможность применения в лабораториях, на производстве и в условиях ограниченного рабочего пространства.

Запрос

Итоговая стоимость формируется после выбора конфигурации. Менеджер подберёт оптимальный вариант и назовёт точную цену.

Описание

Сервис

Приборы серии AT1435 предназначены для генерации синусоидальных, импульсных и цифровых сигналов в широком частотном диапазоне — от 9 кГц до 40 ГГц (по моделям). Генератор обеспечивает построение более 20 стандартных видов цифровой модуляции (PSK, QAM, FSK, MSK и др.) в реальном времени, что позволяет моделировать современные телекоммуникационные сигналы.

Оба семейства — аналоговые AT1435 и векторные AT1435-V — поддерживают высокую спектральную чистоту. Уровень фазового шума составляет:

−120 дБн/Гц при 1 ГГц и отстройке 10 кГц
−108 дБн/Гц при 6 ГГц и отстройке 10 кГц

Выходная мощность достигает 22 дБм при 3 ГГц (для определённых моделей).
Поддержка редактируемых форм сигналов, загрузка файлов в разных форматах и встроенный функциональный генератор обеспечивают широкие возможности моделирования.

Управление доступно через сенсорный дисплей, аппаратные органы, внешнюю мышь/клавиатуру. Компактный корпус формата 3U позволяет легко размещать приборы в стойках, мобильных лабораториях и производственных линиях.

Технические преимущества

Поддержка произвольных форм сигналов (5 форматов)
Более 20 форматов цифровых модуляций (PSK, QAM, FSK, MSK и др.)
Превосходная спектральная чистота, фазовый шум:
−120 дБн/Гц на частоте 1 ГГц, отстройка 10 кГц
−108 дБн/Гц на частоте 6 ГГц, отстройка 10 кГц
Высокая выходная мощность: до 22 дБм при 3 ГГц (для определённых моделей)
Быстрая перестройка частоты
Компактный корпус 3U, лёгкий вес
7-дюймовый LED-сенсорный экран высокого разрешения
Поддержка аналоговой и импульсной модуляции
Возможность работы с функциональным генератором
Управление: сенсорное / кнопки / энкодеры / мышь / клавиатура

Области применения

Научные и НИОКР-задачи
Производственное тестирование РЧ- и СВЧ-оборудования
Испытания радиолокационных и навигационных систем
Проверка РЧ-трактов, усилителей, приёмников и модемов
Разработка и верификация сложных цифровых форм сигналов

подробнее свернуть

Другие модели серии:

Аналоговые генераторы серии AT1435

AT1435A — 9 кГц…3 ГГц
AT1435B — 9 кГц…6 ГГц
AT1435C — 9 кГц…12 ГГц
AT1435D — 9 кГц…20 ГГц
AT1435F — 9 кГц…40 ГГц

Векторные генераторы серии AT1435-V

AT1435A-V — 9 кГц…3 ГГц
AT1435B-V — 9 кГц…6 ГГц
