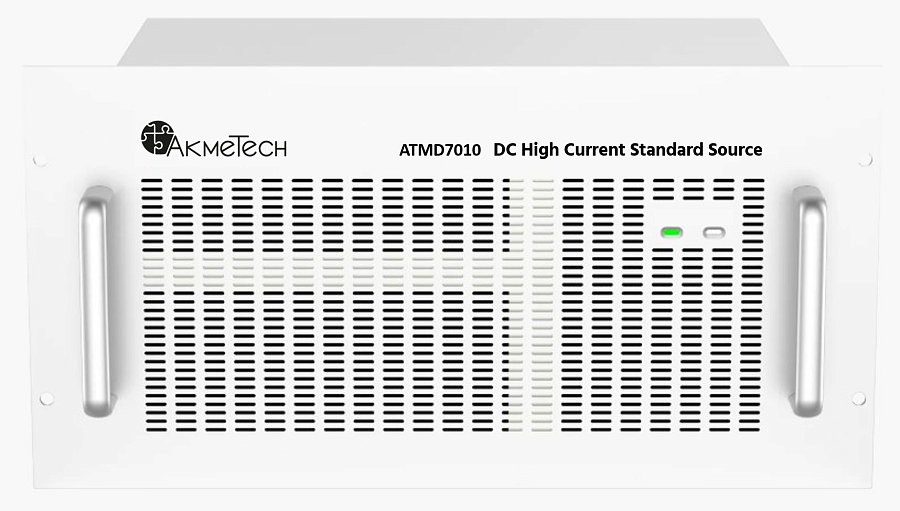

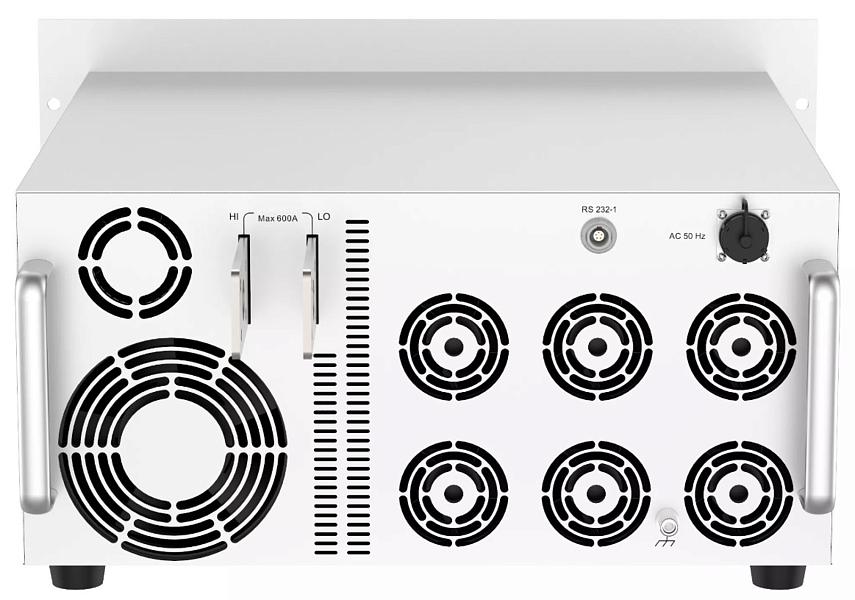

ATMD7010 AkmeTech Источник питания постоянного тока
Типичная пиковая стабильность: 15 ppm/ч, вариационная стабильность постоянного тока: 6 ppm/ч; Точность: класс 0,01, класс 0,02, класс 0,05; Работа в течение 24 часов. Источник постоянного тока и напряжения. Бренд: AkmeTech / АкмеТех (Россия).
Блок питания постоянного тока ATMD7010 AkmeTech
поддерживает опциональную работу по тестированию датчиков для формирования системы тестирования датчиков постоянного тока. Может быть оснащен специальным кронштейном и модулем измерения вторичного напряжения для удобного подключения шунтов постоянного тока для тестирования.Особенности источника постоянного тока ATMD7010 АкмеТех:
- Поддержка одновременного подключения нескольких модулей, выходной ток до 15 кА;
- Точность: класс 0,01, класс 0,02, класс 0,05;
- Типичная пиковая стабильность: 15 ppm/ч, вариационная стабильность постоянного тока: 6 ppm/ч;
- Встроенный точный вольтметр постоянного тока, не требует подключения дополнительного мультиметра для измерения напряжения;
- Работа в течение 24 часов;
- Интерфейс RS232.
Применение источника питания ATMD7010 AkmeTech:
- Тестирование шунтов постоянного тока
- Поддерживает поверку и тестирование шунтов постоянного тока методом стандартного источника.
- Встроенный точный вольтметр постоянного тока для измерения выходного напряжения шунта.
- Поддерживает интеграцию с автоматизированной тестовой системой пользователя (или индивидуальным программным обеспечением) для автоматического тестирования.
- Встроенный точный вольтметр постоянного тока для измерения выходного напряжения шунта.
- Поддерживает интеграцию с автоматизированной тестовой системой пользователя (или индивидуальным программным обеспечением) для автоматического тестирования.
- Тестирование датчиков тока
- Для поверки и измерения датчика тока используется стандартный метод источника.
- Пользователь может выбрать испытательное оборудование для измерения напряжения питания и вторичного сигнала датчика.
- Поддерживает интеграцию с автоматизированной тестовой системой пользователя (или индивидуальным программным обеспечением) для автоматического тестирования.
- Пользователь может выбрать испытательное оборудование для измерения напряжения питания и вторичного сигнала датчика.
- Поддерживает интеграцию с автоматизированной тестовой системой пользователя (или индивидуальным программным обеспечением) для автоматического тестирования.
Характеристики источника питания постоянного тока АкмеТех ATMD7010:
- Высокая стабильность
- Типичная стабильность в течение 24 часов: 0,003% (класс 0,01), 0,005% (класс 0,02).
- Эффективно обеспечивает хорошую повторяемость и согласованность при обнаружении датчиков и шунтов.
- Эффективно обеспечивает хорошую повторяемость и согласованность при обнаружении датчиков и шунтов.
-
Низкий уровень пульсаций
- Уровень пульсаций тока прибора составляет менее 0.5%, что эффективно снижает уровень помех, обеспечивает точность тестовых результатов и предотвращает скачки напряжения или тока, вызванные сильными пульсациями, гарантируя безопасность работы оборудования.
- Комбинированный выход модульных источников
- Прибор поддерживает выход постоянного тока высокой мощности в комбинированном режиме с использованием нескольких модульных источников, до 15 кА.
- Прибор поддерживает регулировку выходных сигналов нескольких источников, улучшая коэффициент распределения тока и обеспечивая стабильность и точность при выходе высокого тока.
- Прибор поддерживает регулировку выходных сигналов нескольких источников, улучшая коэффициент распределения тока и обеспечивая стабильность и точность при выходе высокого тока.
Технические характеристики источника постоянного тока и напряжения AkmeTech ATMD7010:
Стандартный источник постоянного тока высокой мощности
| Диапазон | Кратковременная стабильность (%/мин) |
Погрешность измерения (k=2) (ppm*RD+ppm*RG) |
Максимальное напряжение нагрузки (В) |
||||
| Класс 0.05 | Класс 0.02 | Класс 0.01 | Класс 0.05 | Класс 0.02 | Класс 0.01 | ||
| 100 А | 0.01 | 0.005 | 0.003 | 400+100 | 150 + 50 | 60 + 40 | 3.5 |
| 200 А | 0.01 | 0.005 | 0.003 | 400+100 | 150 + 50 | 60 + 40 | 3.5 |
| 500 А | 0.01 | 0.005 | 0.003 | 400+100 | 150 + 50 | 60 + 40 | 3.5 |
| ┆ | ┆ | ┆ | ┆ | ┆ | ┆ | ┆ | ┆ |
| 15 кА | 0.01 | 0.005 | 0.003 | 400+100 | 150 + 50 | 60 + 40 | 3.5 |
| Примечание: RD — значение показаний, RG — значение диапазона, см. ниже. | |||||||
- Диапазон выходного тока: 10 - 600 А (с возможностью расширения до N*600 А), 7-битный дисплей;
-
Точность: 5 ppm*RG, коэффициент пульсаций: <0.5% при 5 кГц или менее;
-
Время установления: время выхода на точность 0,01% составляет менее 3 с;
-
Функции защиты: защита от обрыва цепи, защита от перегрузки.
Измерение напряжения постоянного тока
| Диапазон напряжений | Разрешение | Погрешность измерения (k=2). (ppm*RD+мкВ) |
Температурный коэффициент при (15~30)°C (± ppm*RD/°C) |
||||
| Класс 0.05 | Класс 0.02 | Класс 0.01 | Класс 0.05 | Класс 0.02 | Класс 0.01 | ||
| 1 мВ | 1 нВ | 150 + 1 | 80 + 0.5 | 70+ 0.5 | < 30 | < 15 | < 15 |
| 10 мВ | 10 нВ | 150 + 3 | 80 + 1.5 | 70 + 1 | < 10 | < 5 | < 5 |
| 100 мВ | 100 нВ | 150 + 10 | 80 + 5.0 | 70 + 3 | < 10 | < 5 | < 5 |
| 1В | 1 мкВ | 150 + 20 | 80 + 20 | 70 + 30 | < 5 | < 2 | < 2 |
| 10В | 10 мкВ | 150 + 100 | 80 + 50 | 70 + 300 | < 5 | < 2 | < 2 |
- Диапазон измерения: ± (100 мкВ~11 В), ручное/автоматическое переключение диапазона;
- Входное сопротивление: > 1 ГОм; Защита входного сигнала: ± 50Vpk, непрерывная.
Источник питания датчика и измерение выходного сигнала (опция)
| Измерение вторичного сигнала датчика | |
| Диапазон измерения напряжения | 100 мВ, 1 В, 10 В, ручное или автоматическое переключение |
| Диапазон измерения напряжения | ± (10 мВ ~ 12 В) |
| Диапазон измерения тока | 10 мА, 100 мА, 1 А, ручное или автоматическое переключение |
| Диапазон измерения тока | ± (1 мА ~ 1,1 А) |
| Погрешность измерения (k=2) | 0,002%*RD + 0,003%*RG |
| Отображает количество цифр | 7-разрядное десятичное |
| Температурный коэффициент | 5 ppm/°C при (0°C~40°C) |
| Источник питания датчика | |
| Напряжение питания | Регулируемый постоянный ток ± (5,0 В ~ 50,0 В) |
| Максимальная нагрузочная способность | 1 А |
| Погрешность измерения (k=2) | Напряжение/сила тока: 0,2%, мощность: 0,5%3 |
| Особенности защиты | Защита от короткого замыкания, перегрузки, перегрева |
| Источник питания переменного тока (по индивидуальному заказу) | Напряжение питания 220 В переменного тока может быть увеличено в соответствии с потребностями пользователя |
Общие характеристики источника постоянного тока ATMD7010 АкмеТех:
| Источник питания |
| Трехфазная пятипроводная система переменного тока 380 В ± 38 В, 50 Гц ± 2 Гц |
| Максимальная мощность |
| N×4 кВА (N - количество единиц выходной мощности по току). |
| Рабочая среда |
| 0°C ~ 50°C, (20% ~ 85%) R·H, без образования конденсата |
| Условия хранения |
| -20°C ~ 70°C, <85% R·H, без образования конденсата |
| Время прогрева |
| 2 часа |
| Размер устройства |
| Модуль 600 А: 560 мм (Ш) X 560 мм (Д) X 1500 мм (В) |
| Модуль 5 кА: 1980 мм (Ш) X 756 мм (Д) X 1700 мм (В) |
| Модуль 15 кА: 5100 мм (Ш) X 2400 мм (Д) (с испытательным стендом для датчиков). |
| Коммуникационный интерфейс |
| RS232 |
Информация о заказе источника питания постоянного тока ATMD7010 AkmeTech:
| Класс точности | Максимальный диапазон тока | ||
| Код | Примечание | Код | Примечание |
| 100 | Класс 0.01 | 600А | 600 А |
| 200 | Класс 0.02 | 1200А | 1200 А |
| 500 | Класс 0.05 | ┆ | ┆ |
| N*600А | N*600 А | ||
Пример: ATMD7010-100-15кА означает, что точность соответствует классу 0.01, а максимальный диапазон тока составляет 15 кА.
