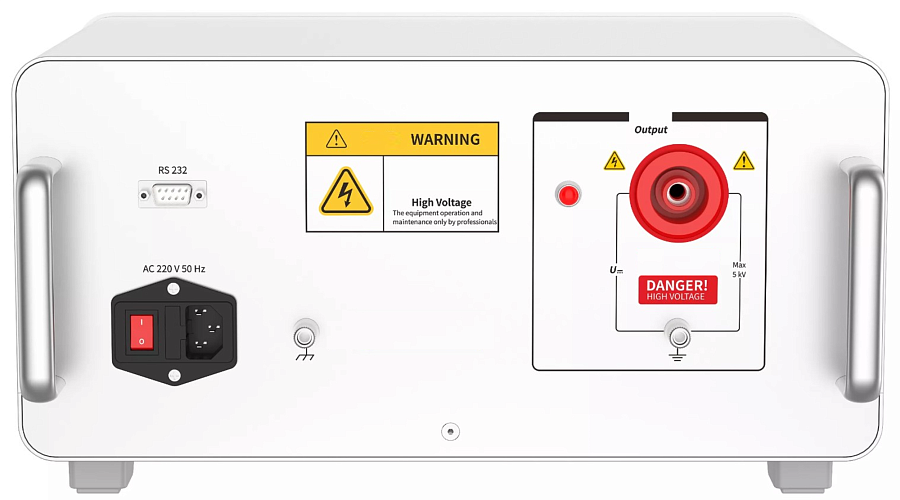

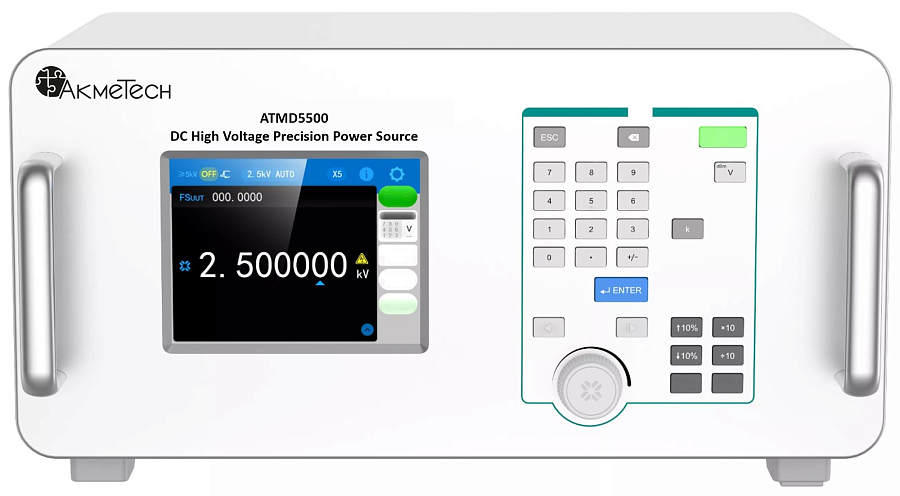

ATMD5500 AkmeTech Калибратор постоянного напряжения высоковольтный
Выходное напряжение постоянного тока: 100 В - 5 кВ/10 кВ/20 кВ/50 кВ; Класс точности: 0,02, 0,05.
Прецизионный источник высокого напряжения. Бренд: AkmeTech / АкмеТех (Россия).
Прецизионный источник высокого напряжения. Бренд: AkmeTech / АкмеТех (Россия).
Калибратор напряжения постоянного тока высоковольтный ATMD5500 AkmeTech
применяется для поверки высоковольтных вольтметров постоянного тока, тестеров высокого напряжения, высоковольтных пробников и т.д.Особенности прецизионного калибратора постоянных напряжений ATMD5500 АкмеТех:
- Выходное напряжение постоянного тока: 100 В - 5 кВ/10 кВ/20 кВ/50 кВ;
- Класс точности 0,02, 0,05;
- Защита от короткого замыкания и перегрузки;
- Интерфейс RS232.
Области применения источника высокого напряжения AkmeTech ATMD5500:
- Поверка измерителей высокого напряжения постоянного тока.
Характеристики калибратора постоянных напряжений АкмеТех ATMD5500:
- Несколько режимов вывода:
- В режиме «Прямой вывод» пользователь может установить значение выходных параметров с помощью физической кнопки или сенсорного экрана;
- В режиме «Поворотная ручка» пользователь может устанавливать значения, вращая ручку по или против часовой стрелки.
- В режиме «Поворотная ручка» пользователь может устанавливать значения, вращая ручку по или против часовой стрелки.
Технические характеристики высоковольтного источника питания ATMD5500 AkmeTech:
|
Модель
|
Диапазон (кВ)
|
Нестабильность (%/мин)
|
Погрешность
±(ppm от показаний + ppm от диапазона) |
Макс. нагрузка (мА)
|
||
|
0.05
|
0.02
|
0.05
|
0.02
|
|||
|
ATMD5500-x-5 кВ
|
1, 2.5, 5
|
0.02
|
0.01
|
300 + 200
|
120 + 80
|
6
|
|
ATMD5500-x-10 кВ
|
1, 2, 5, 10
|
0.02
|
0.01
|
300 + 200
|
120 + 80
|
3
|
|
ATMD5500-x-20 кВ
|
2, 5, 10, 20
|
0.02
|
0.01
|
300 + 200
|
120 + 80
|
1.5
|
|
ATMD5500-x-50 кВ
|
5, 10, 20, 50
|
0.02
|
/
|
300 + 200
|
/
|
2.4
|
|
Примечание: (ppm = частей на миллион) (например, 10 ppm = 0,001%).
|
||||||
- Выходной диапазон: (10% - 100%) от диапазона, 6-значный дисплей;
- Погрешность: 0,002% от диапазона;
- Влияние нагрузки: изменение точности от отсутствия нагрузки до полной нагрузки <0,01%*RG;
- Защита: дуговая защита, защита от короткого замыкания и защита от перегрузки;
- Коэффициент пульсаций: ≤ 0.2%.
Общие характеристики высоковольтного источника питания ATMD5500 АкмеТех:
|
Источник питания
|
Переменный ток (220 ± 22) В, (50 ± 2) Гц
|
|
Температура
|
Рабочая температура: 0 ℃ - 45 ℃
Температура хранения: -20 ℃ - 70 ℃ |
|
Влажность
|
Рабочая влажность: < 80% при 30 ℃, < 70% при 40 ℃, < 40% при 50 ℃
Влажность при хранении: (20% - 80%) R·H, без конденсации |
|
Интерфейс
|
RS232
|
Информация о заказе калибратора постоянного напряжения ATMD5500 AkmeTech:
| Класс точности | Максимальный диапазон напряжения | ||
| Код | Примечание | Код | Примечание |
| 200 | Класс 0.02 | 5кВ | 5 кВ |
| 500 | Класс 0.05 | 10кВ | 10 кВ |
| 20кВ | 20 кВ | ||
| 50кВ | 50 кВ | ||
Пример: ATMD5500-500-5кВ означает класс точности 0.05, максимальный диапазон напряжения 5 кВ.
