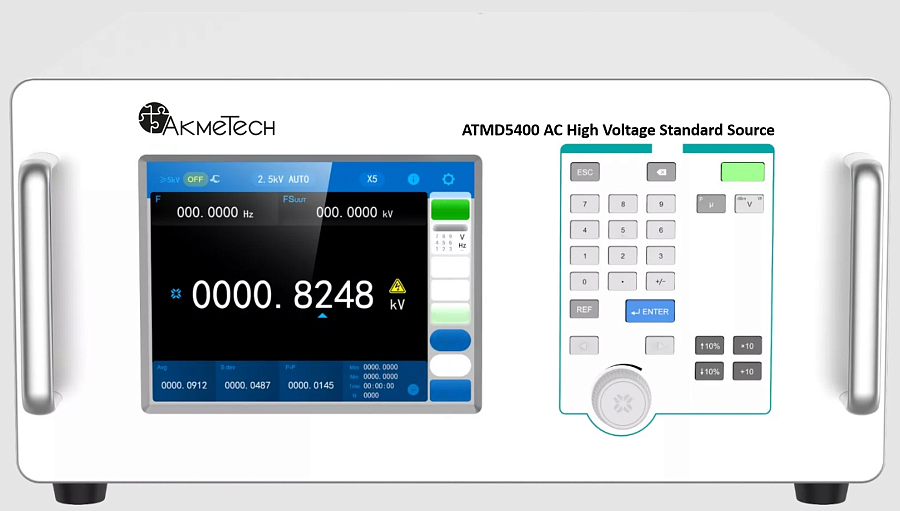

ATMD5400 AkmeTech Калибратор переменных напряжений высоковольтный
Выходное напряжение переменного тока: 100 В - 5 кВ/10 кВ/15 кВ; Класс точности: 0,02, 0,05; Частота: 45 Гц - 65 Гц.
Источник высокого напряжения. Бренд: AkmeTech / АкмеТех (Россия).
Источник высокого напряжения. Бренд: AkmeTech / АкмеТех (Россия).
Калибратор напряжения высоковольтный ATMD5400 AkmeTech
применяется для поверки высоковольтных вольтметров переменного тока, тестеров высокого напряжения, высоковольтных пробников и т.д.Особенности калибратора переменных напряжений ATMD5400 АкмеТех:
- Выходное напряжение переменного тока: 100 В - 5 кВ/10 кВ/15 кВ;
- Класс точности: 0,02 или 0,05;
- Диапазон частот: 45 Гц - 65 Гц;
- Возможность вывода гармоник со 2-й по 11-ю;
- Защита от короткого замыкания и перегрузки;
- Сенсорный ЖК-экран;
- Интерфейс RS232.
Области применения источника высокого напряжения AkmeTech ATMD5400:
- Производители измерительных приборов;
- Метрология и калибровка (поверка высоковольтных вольтметров переменного тока, пробников и т.д.)
Характеристики калибратора переменных напряжений АкмеТех ATMD5400:
- Несколько режимов вывода:
- В режиме «Прямой вывод» пользователь может установить значение выходных параметров с помощью физической кнопки или сенсорного экрана.
- Нажмите на экране кнопку «Точка проверки» для установки значений в процентах.
- В режиме «Поворотная ручка» пользователь может устанавливать значения, вращая ручку по или против часовой стрелки.
- Нажмите на экране кнопку «Точка проверки» для установки значений в процентах.
- В режиме «Поворотная ручка» пользователь может устанавливать значения, вращая ручку по или против часовой стрелки.
- Функция гармоник
- Возможность вывода гармоник со 2-й по 11-ю с установкой амплитуды.
- Пользователь может выбрать гармоники и настраивать их параметры.
- Функция осциллографа, отображение формы выходного напряжения.
- Пользователь может выбрать гармоники и настраивать их параметры.
- Функция осциллографа, отображение формы выходного напряжения.
Технические характеристики высоковольтного источника питания ATMD5400 AkmeTech:
|
Диапазон
|
Разрешение
|
Нестабильность
(%/мин) |
Погрешность (k=2)
(ppm от показаний + ppm от диапазона) |
Искажение (%)
|
|
|
Класс 0.05
|
Класс 0.02
|
||||
|
2 кВ
|
10 мВ
|
0.01
|
300 + 200
|
120 + 80
|
≤ 0.5
|
|
5 кВ
|
10 мВ
|
0.01
|
300 + 200
|
120 + 80
|
≤ 0.5
|
|
10 кВ
|
100 мВ
|
0.01
|
300 + 200
|
120 + 80
|
≤ 0.5
|
|
15 кВ
|
100 мВ
|
0.01
|
600 + 400
|
300 + 200
|
≤ 0.5
|
|
Примечание 1: (ppm = частей на миллион) (например, 10 ppm = 0,001%).
Примечание 2: 10 кВ, 15 кВ — опционально. |
|||||
- Выходной диапазон: 100 В - 5 кВ/10 кВ/15 кВ, 6-значное истинное среднеквадратичное значение, максимальная нагрузка: 60 ВА;
- Диапазон частот: 45,000 Гц - 65,000 Гц, погрешность: 0,01 Гц;
- Гармоники: со 2-й по 11-ю, регулировка от 0 до 25%;
- Защита от короткого замыкания и перегрузки.
Общие характеристики калибратора высоковольтного напряжения ATMD5400 АкмеТех:
|
Источник питания
|
Переменный ток (220 ± 22) В, (50 ± 2) Гц
|
|
Температура
|
Рабочая температура: 0 ℃ - 45 ℃
Температура хранения: -20 ℃ - 70 ℃ |
|
Влажность
|
Рабочая влажность: < 80% при 30 ℃, < 70% при 40 ℃, < 40% при 50 ℃
Влажность при хранении: (20% - 80%) R·H, без конденсации |
|
Интерфейс
|
RS232
|
Информация о заказе калибратора переменных напряжений ATMD5400 AkmeTech:
| Класс точности | Максимальный диапазон напряжения | ||
| Код | Примечание | Код | Примечание |
| 200 | Класс 0.02 | 5кВ | 5 кВ |
| 500 | Класс 0.05 | 10кВ | 10 кВ |
| 15кВ | 15 кВ | ||
Пример: ATMD5400-500-5кВ означает класс точности 0.05, максимальный диапазон напряжения 5 кВ.
