ATMD5220 AkmeTech Калибратор электрического сопротивления

Высокое выходное напряжение постоянного тока: 0 - 10 кВ; Малый выходной постоянный ток: 0 - 50 мА; Измерение сопротивления постоянному току: 100 Ом - 2 ТОм (опция 10 ТОм); Класс точности: 0,03. Магазин сопротивлений постоянного тока. Бренд: AkmeTech / АкмеТех (Россия).

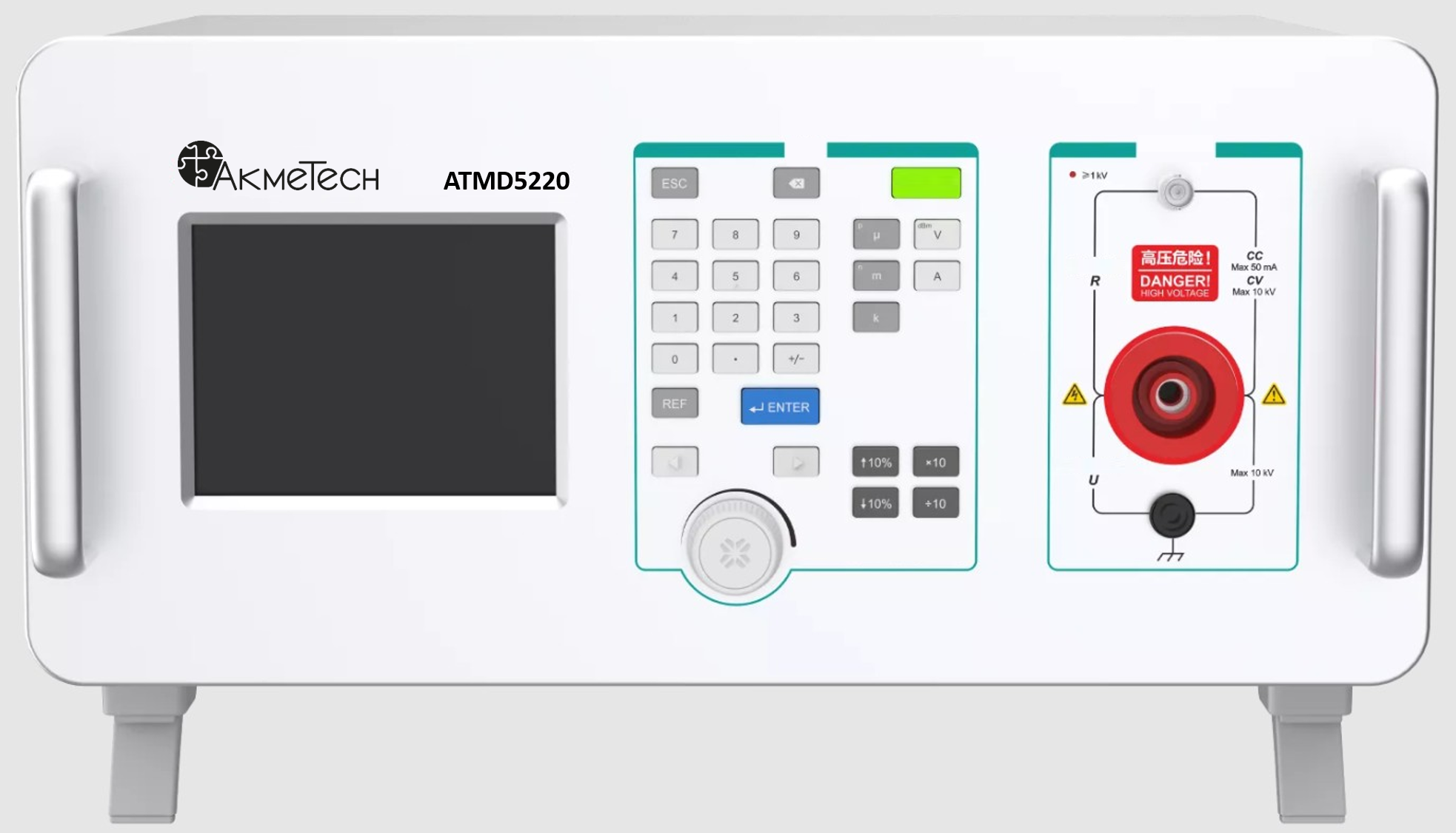

Калибратор электрического сопротивления ATMD5220 AkmeTech

предназначен для калибровки высоковольтных резисторов постоянного тока, корпусов высоковольтных резисторов, измерителей высокого напряжения постоянного тока, устройств для проверки сопротивления изоляции (устройств для поверки мегомметров) и т. д.

Особенности магазина электрического сопротивления ATMD5220 АкмеТех:

Высокое выходное напряжение постоянного тока: 0 - 10 кВ;
Малый выходной постоянный ток: 0 - 50 мА;
Измерение сопротивления постоянному току: 100 Ом - 2 ТОм (опция 10 ТОм);
Класс точности: 0,03;
Режимы источника постоянного тока (CC) и источника постоянного напряжения (CV);
Режим CV: подходит для измерений высокоомных резисторов;
Режим CC: подходит для измерений низкоомных резисторов;
Отличная электрическая изоляция и защита;
Сенсорный ЖК-экран;
Установка выходных значений с помощью клавиш;
Тестовое программное обеспечение (опция).

Применение калибратора сопротивления AkmeTech ATMD5220:

В двух режимах CV и CC для измерения сопротивления постоянному току в широком диапазоне от 100 Ом до 10 ТОм. Прибор может измерять остаточное сопротивление, изменение сопротивления контактов переключателя, основную погрешность, изменение напряжения и другие параметры.
Прибор может напрямую выдавать напряжение от 1 В до 10 кВ постоянного тока для калибровки вольтметра высокого напряжения.
С помощью цифрового вольтметра можно калибровать устройства преобразования напряжения, такие как делители высокого напряжения постоянного тока, высоковольтные пробники и трансформаторы напряжения.

Характеристики магазина сопротивлений АкмеТех ATMD5220:

Режимы CV/ CC для измерения сопротивления постоянному току

- Режим CV: ATMD5220 может выдавать напряжение до 10 кВ для измерения высокоомных резисторов. Конструкция с эквипотенциальной защитой на низком конце выхода позволяет уменьшить ток утечки и повысить точность измерений.
- Режим CC: ATMD5220 может выдавать малый ток для измерения низкоомных резисторов, что помогает избежать повреждения низкоомных дисков из-за высокого напряжения.
- Пользователи могут настроить выходное напряжение или значение тока в соответствии с диапазоном сопротивления.

Статистический анализ

- Статистический анализ данных начинается с нажатия клавиши старта и непрерывного тестирования в цикле. Отображаются максимальное значение, минимальное значение, размах, среднее значение, стандартное отклонение и т.д.

Множественные режимы вывода

- В режиме «Прямой вывод» пользователь может задать значение вывода с помощью физической кнопки или сенсорного экрана.
- Пользователь может настроить значение, вращая ручку по или против часовой стрелки.
- В режиме “Точка калибровки” пользователь может задать значение в %.

Технические характеристики измерителя электрического сопротивления ATMD5220 AkmeTech:

Напряжение постоянного тока/Выходной ток

Тип	Диапазон	Разрешение	Нестабильность (%/мин)	Погрешность ±(ppm от показаний + ppm от диапазона)	Макс. нагрузка
DCV	10 В	100 мкВ	0.01	120 + 80	50 мА
	100 В	1 мВ	0.01	120 + 80	50 мА
	1 кВ	10 мВ	0.01	120 + 80	50 мА
	10 кВ	100 мВ	0.01	200 + 100	3 мА
DCI	3 мА	10 нА	0.01	120 +80	1000 В
	20 мА	100 нА	0.01	120 +80	1000 В
	50 мА	100 нА	0.01	120 +80	1000 В
Примечание: (ppm = частей на миллион) (например, 10 ppm = 0,001%).

Измерение сопротивления постоянному току

Диапазон (Ом)	Режим	Погрешность ±(%*показания + Ом)
100.000 ≤ R ≤ 1.000 00 кОм	CC / CV	0.02 + 30 мОм
1.000 00 кОм < R ≤ 10.000 0 кОм	CC / CV	0.02 + 300 мОм
10.000 0 кОм < R ≤ 100.000 кОм	CC / CV	0.02 + 3 Ом
100.000 кОм < R ≤ 1.000 00 МОм	CC / CV	0.03 + 30 Ом
1.000 00 МОм < R ≤ 10.000 0 МОм	CV	0.05 + 300 Ом
10.000 0 МОм < R ≤ 100.000 МОм	CV	0,05 + 3 кОм
100.000 МОм < R ≤ 1.000 00 ГОм	CV	0.15 + 30 кОм
1.000 00 ГОм < R ≤ 10.000 0 ГОм	CV	0.2 + 300 кОм
10.000 0 ГОм < R ≤ 100.000 ГОм	CV	0.5 + 30 МОм
100.000 ГОм < R ≤ 1.000 00 TОм	CV	1 + 500 МОм
1.000 00 TОм ≤ R ≤ 10.000 0 TОм	CV	2.0 + 5 ГОм
Примечания: 10 TОм - опция

Общие характеристики магазина сопротивлений ATMD5220 АкмеТех:

Источник питания	Переменный ток (220 ± 22) В, (50 ± 2) Гц
Температурные характеристики	Рабочая температура: 0 ℃ - 45 ℃ Температура хранения: -20 ℃ - 70 ℃
Показатели влажности	Рабочая влажность: < 80% при 30 ℃, < 70% при 40 ℃, < 40% при 50 ℃ Влажность при хранении: (20% - 80%) R·H, без конденсации
Интерфейс	RS232

Информация о заказе калибратора электрического сопротивления ATMD5220 AkmeTech:

Макс. измеряемое сопротивление
Код	Примечание
2TR	2 ТОм
10TR	10 ТОм

Пример: ATMD5220-10TR означает максимальное измеряемое сопротивление до 10 ТОм.
