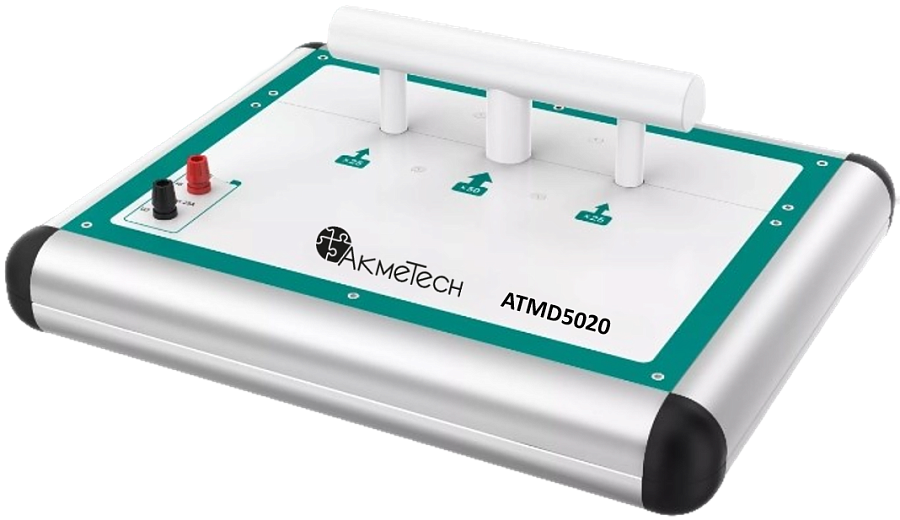

ATMD5020 AkmeTech Катушка токовая
Эквивалентный выходной ток: 1000 А·витков / 2000 А·витков; Максимальный входной ток: 22 А (среднекв.) / 44 А (среднекв.); Погрешность измерения переменного тока: 0,3% при 50 Гц, 0,5% при 400 Гц; Погрешность измерения постоянного тока: 0,3%;
Частота: постоянный ток, 45 Гц - 400 Гц. Катушка для поверки токовых клещей. Бренд: AkmeTech / АкмеТех (Россия).
Частота: постоянный ток, 45 Гц - 400 Гц. Катушка для поверки токовых клещей. Бренд: AkmeTech / АкмеТех (Россия).
Токовая катушка ATMD5020 AkmeTech
работает по принципу эквивалентных ампер-витков. Катушка применяются для калибровки токоизмерительных клещей в сочетании с источником переменного/постоянного тока.Технические характеристики катушки для токовых клещей ATMD5020 АкмеТех:
|
Модель
|
ATMD5020-50T-20A |
ATMD5020-50T-40A |
ATMD5020-100T-20A |
|
|
Обороты
|
Середина
|
50
|
50
|
100
|
|
Край
|
25
|
25
|
50
|
|
|
Максимальный входной ток
|
22 A cреднекв.
|
44 A среднекв.
|
22 А cреднекв.
|
|
|
Время непрерывной работы
|
<11 А, непрерывный;
>11 А, ≤ 30 минут. |
<22 А, непрерывный;
>22 А, ≤ 30 минут. |
<11 А, непрерывный;
>11 А, ≤ 30 минут. |
|
|
Частота
|
Постоянный ток,
45 Гц - 400 Гц |
Постоянный ток,
45 Гц - 400 Гц |
Постоянный ток,
45 Гц - 65 Гц |
|
|
Погрешность
|
Постоянный ток: ± 0,3%;
Переменный ток: ± 0,3% при частоте 50 Гц, ± 0,5% при частоте 400 Гц |
|||
|
Размер (мм)
(Ш×Д×В) |
410 × 330 × 165
|
410 × 330 × 165
|
410 × 330 × 135
|
|
|
Вес (кг)
|
15
|
20
|
20
|
|
Общие характеристики катушки для калибровки токовых клещей AkmeTech ATMD5020:
|
Источник питания
|
——
|
|
Температура
|
Рабочая температура: 13 °C - 33 °C；
Температура хранения: -30 °C - 70 °C. |
|
Влажность
|
Рабочая влажность: (30% - 80%) R·H, без конденсации
Влажность при хранении: (10% - 90%) R·H, без конденсации |
|
Высота
|
< 3000 м
|
Информация о заказе токовой катушки АкмеТех ATMD5020:
| Количество витков | Максимальный выходной ток | ||
| Код | Примечание | Код | Примечание |
| 50T | 50 витков | 20A | 20 А |
| 100T | 100 витков | 40A | 40 А |
Пример: ATMD5020-50T-20A означает, что катушка имеет 50 витков, а максимальный входной ток составляет 20 А.
