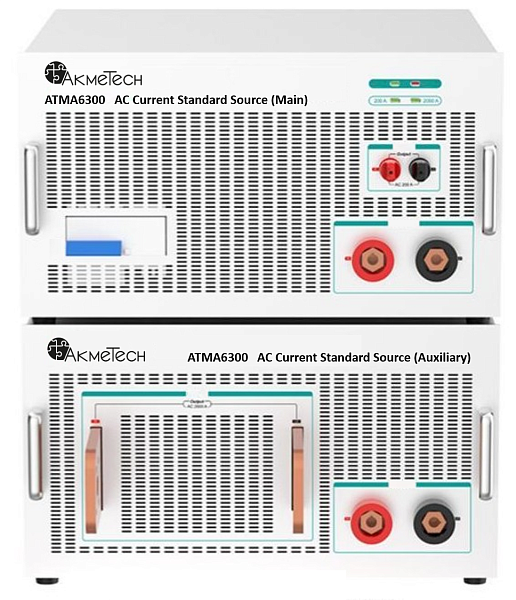

ATMA6300 AkmeTech Источник питания переменного тока
Максимальная частота: 65 Гц / 400 Гц / 1 кГц (опция); Точность: класс 0,02 или класс 0,05; Функция гармонического вывода (опция).
Прецизионный источник питания переменного тока. Бренд: AkmeTech / АкмеТех (Россия).
Прецизионный источник питания переменного тока. Бренд: AkmeTech / АкмеТех (Россия).
Блок питания переменного тока ATMA6300 AkmeTech
способен выдавать переменный ток высокой стабильности и точности, подходящий для поверки амперметров переменного тока, трансформаторов тока, датчиков тока и другого оборудования.Особенности источника переменного тока ATMA6300 АкмеТех:
- Поддерживает комбинированные выходы от нескольких модульных источников мощностью до 6 кА;
- Максимальная частота: 65 Гц / 400 Гц / 1 кГц (опционально);
- Точность: класс 0,02 или класс 0,05;
- Функция гармонического вывода (опционально);
- Поддержка внешней консоли управления для регулировки текущего выходного сигнала.
Применение источника переменного тока и напряжения AkmeTech ATMA6300:
- Поверка амперметров переменного тока
- Спецификация класса 0.02: подходит для калибровки амперметров высокой мощности класса 0.1 и ниже.
- Спецификация класса 0.05: подходит для калибровки амперметров высокой мощности класса 0.2 и ниже.
- Спецификация класса 0.05: подходит для калибровки амперметров высокой мощности класса 0.2 и ниже.
- Поверка датчиков тока/трансформаторов
- ATMA6300 можно использовать в качестве источника первичного тока для датчика или трансформатора, который необходимо проверить.
- В сочетании с прецизионным амперметром или вольтметром калибровка выполняется методом прямого измерения.
- В сочетании с прецизионным амперметром или вольтметром калибровка выполняется методом прямого измерения.
Характеристики источника питания переменного тока АкмеТех ATMA6300:
- Метод измерения и регулировки
- Метод «вывода с фиксированной точкой» позволяет напрямую задавать требуемое значение тока через сенсорный экран.
- Устройство автоматически переключает на оптимальный диапазон выходной мощности.
- Устройство автоматически переключает на оптимальный диапазон выходной мощности.
- Гармонический выход (опция)
- Опциональная функция вывода гармоник: на ток можно наложить 2–11-ю гармоники с частотой 50 Гц.
- Амплитуду и фазу каждой гармоники можно задавать независимо друг от друга, а также отображать выходной сигнал и спектрограмму.
- Амплитуду и фазу каждой гармоники можно задавать независимо друг от друга, а также отображать выходной сигнал и спектрограмму.
Технические характеристики прецизионного источника питания ATMA6300 AkmeTech:
Выходной ток переменного тока
| Диапазон | Кратковременная стабильность (%/мин) |
Погрешность измерения (k=2) (ppm*RD+ppm*RG) |
Максимальное напряжение на нагрузке (среднеквадратичное значение) |
Степень искажения (%) |
||
| Класс 0.02 | Класс 0.05 | Класс 0.02 | Класс 0.05 | |||
| 100 А | 0.005 | 0.01 | 120 + 180 | 300 + 200 | 0,7 В | < 0.5 |
| 300 А | 0.005 | 0.01 | 120 + 180 | 300 + 200 | 0,7 В | < 0.5 |
| 1 кА | 0.005 | 0.01 | 120 + 180 | 300 + 200 | 0,7 В | < 0.5 |
| ... | ... | ... | ... | ... | ... | ... |
| N * 300 А | 0.005 | 0.01 | 120 + 180 | 300 + 200 | 0,7 В | < 0.5 |
|
Примечание: RD — значение показаний, RG — значение диапазона, см. ниже.
|
||||||
- Диапазон выходной мощности: 0~110%*RG, максимальная выходная мощность до 6 кА;
- Точность: 0,002%*RG, 6-значный десятичный дисплей;
- Функция защиты: защита от разомкнутой цепи, защита от перегрузки, защита от перегрева.
Частота и гармоники
| Частота синусоидальной волны | |
| Диапазон частот | 45 Гц ~ 65 Гц (опционально 400 Гц, 1 кГц) |
| Минимальная точность | 0,0001 Гц |
| Погрешность измерения (k=2). | 0.005% |
| Гармонический выход (Опционально) |
|
| Количество гармоник | 2 - й ~ 11 - й |
| Амплитуда гармоник | 0,0% ~ 10,0% настраивается (относительно основного) |
| Погрешность измерения (k=2). | 0.5% |
Общие характеристики базового источника питания ATMA6300 АкмеТех:
| Источник питания |
| Переменный ток (220 ± 22) В, (50 ± 2) Гц |
| Максимальное энергопотребление |
| 1 кА: 2 кВА 2 кА: 4 кВА |
| Время прогрева |
| 30 минут |
| Температурные характеристики |
| Рабочая температура: 0 ° C ~ 40 °C Температура калибровки: 18 ° C ~ 28 °C Температура хранения: -20 °C ~ 70 °C |
| Показатели влажности |
| Рабочая влажность: <80% при 30°C, <70% при 40 °C Влажность при хранении: (20%~80%) относительной влажности, без конденсата |
| Высота |
| < 3000 м |
| Коммуникационный интерфейс |
| RS232 |
Информация о заказе источника питания переменного тока ATMA6300 AkmeTech:
| Класс точности | Максимальный диапазон тока | Максимальная частота | Функция гармонического выхода | ||||
| Код | Примечание | Код | Примечание | Код | Примечание | Код | Примечание |
| 200 | Класс 0.02 | 300А | 300 А | 65Гц | 65 Гц | Пусто | Нет функции |
| 500 | Класс 0.05 | 600А | 600 А | 400Гц | 400 Гц | H | Есть функция |
| 1кА | 1 кА | 1кГц | 1 кГц | ||||
| N*300А | N*300 А | ||||||
Пример: ATMA6300-500-1кА-400Гц означает, что точность соответствует классу 0.05, максимальный диапазон тока составляет 1 кА, максимальная частота — 400 Гц, а поддержка гармонического выхода отсутствует.
