Анализатор оптических компонентов АКМЕТЕХ LCA6735
Анализатор оптических компонентов LCA6735 разработан для точной модуляционной характеризации высокоскоростных электрооптических, оптоэлектронных и оптических устройств в диапазоне частот от 10 МГц до 67 ГГц. Прибор объединяет четыре режима испытаний: электрический вход — электрический выход, электрический вход — оптический выход, оптический вход — электрический выход и оптический вход — оптический выход.
| Диапазон частот электрооптической передачи и оптоэлектрического приема | 10 МГц - 67 ГГц |
| Разрешение по частоте | 1 Гц |
| Длина волны выходного излучения |
1310 ± 5 нм Перестраиваемый C-диапазон: 1530 - 1565 нм Перестраиваемый L-диапазон: 1570 - 1610 нм 850 ± 5 нм (до 50 ГГц, многомодовый режим) 980 и 1064 нм (до 40 ГГц) |
| Выходная оптическая мощность |
+3 дБм - 1310 нм +5 дБм - 1550 нм |
| Максимальная безопасная средняя входная мощность |
Вход 1: +7 дБм Вход 2: +17 дБм |
| Точность средней выходной оптической мощности | ±0,5 дБ |
| Диапазон измерения средней входной оптической мощности |
-35 дБм - +5 дБм (вход 1) -25 дБм - +15 дБм (вход 2) |
| Точность измерения средней входной оптической мощности | ±0,5 дБ |
| Прямая выходная оптическая мощность | -20 дБм - +12 дБм |
| Максимальная входная ВЧ-мощность | +15 дБм |
| Диапазон длин волн приемного входа | 1260 - 1630 нм |
| Оптические обратные потери | >25 дБ |
| Диапазон измерения средней принимаемой мощности | -25 дБм - +10 дБм |
| Точность относительной частотной характеристики |
≤±1,3 дБ (- 65 ГГц) (зависит от параметров адаптированного ВАЦ; далее аналогично) |
| Точность абсолютной частотной характеристики | ≤±1,8 дБ (@ 65 ГГц) |
| Повторяемость частотной характеристики | ≤±1,0 дБ (- 65 ГГц) |
| Точность фазовой характеристики | ≤±2,3° (- 65 ГГц) |
| Уровень шума | OE: -65 дБ (А/Вт) (- 67 ГГц) |
| Разъемы |
Оптический вход/выход: FC/APC ВЧ: 1,85 мм, гнездо |
Общие технические характеристики
| Напряжение питания | AC 220 В |
| Ток питания | 0,5 - 3 А |
| Частота питающей сети | 50 - 60 Гц |
| Разъем питания | IEC60320-C13 (поддерживается кастомизация) |
| Интерфейс USB | USB 2.0 |
| Тип USB | TYPE-B |
| Выходной волоконно-оптический разъем (оптическая модуляция и оптический вход) | SMF / FC / APC (для 850 нм - MMF) |
| Выходной волоконно-оптический разъем (выход лазера и ввод внешнего лазерного излучения) | PMF / FC / APC |
| Рабочая температура | 0 - +45 °C |
| Рабочая относительная влажность | ≤80% RH (без конденсации) |
| Температура хранения | -10 - +70 °C |
| Относительная влажность при хранении | ≤80% RH (без конденсации) |
| Габариты (без учета угловых элементов) | 97 см x 70 см x 47 см |
| Масса нетто оборудования | 12 кг |
| Общая масса (без упаковочной коробки) | 18 кг |
Ключевые преимущества:
- Широкополосное коаксиальное покрытие 10 МГц - 67 ГГц.
- Минимальное разрешение по частоте: 1 Гц.
- Расширенные измерительные функции, включая измерение передачи, отражения и других параметров.

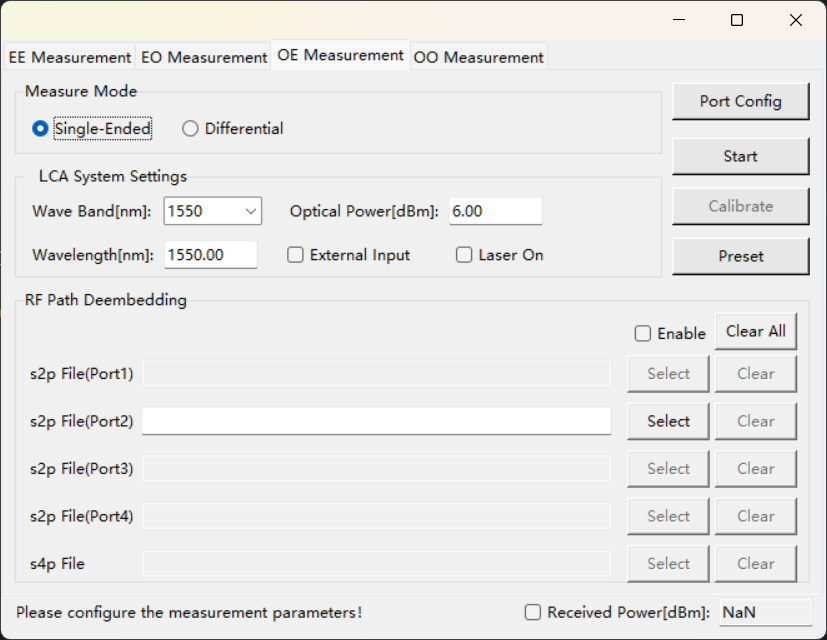

- Интегрированный многофункциональный измерительный интерфейс.
- Автоматический деэмбеддинг измерительной оснастки.
- Интерфейсы USB, LAN и набор команд SCPI для автоматизации измерений.
Основные применения:
- Тестирование высокоскоростных электрооптических устройств (модуляторов, лазеров с прямой модуляцией).
- Характеризация оптоэлектронных устройств (фотодетекторов, компонентов оптических приемников).
- Измерение параметров оптических устройств (фильтров, эрбиевых волоконных усилителей).
- Тестирование дифференциальных устройств (в 4-портовой конфигурации).
- Характеризация частотного отклика электрооптических и оптоэлектронных чипов.
Гибкость и опции:
Прибор поддерживает различные форматы отображения (логарифмическое/линейное представление амплитуды, фазу и групповую задержку) и может быть расширен функциональными опциями: перестраиваемые C- и L-диапазоны, опция ввода внешнего излучения, опто-оптического векторного анализа, высокоточного анализа оптической задержки, измерения ВАХ и истинного дифференциального анализа.
Анализатор работает от сети переменного тока 220 В, имеет рабочую температуру от 0 до +45 °C и отличается компактными габаритами и массой 12 кг, что обеспечивает удобство интеграции в лабораторные и производ
| № | Название опции | Тип опции | Характеристики опции |
| 1 | Перестраиваемый C-диапазон | Аппаратная | Перестраиваемый источник излучения C-диапазона (1530 - 1565 нм); возможна кастомизация под более широкий диапазон длин волн |
| 2 | Перестраиваемый L-диапазон | Аппаратная | Перестраиваемый источник излучения L-диапазона (1570 - 1608 нм); возможна кастомизация под более широкий диапазон длин волн |
| 3 | Длина волны 1310 нм | Аппаратная | Точечная длина волны 1310 нм; возможна кастомизация под точечную длину волны CWDM |
| 4 | Опция ввода внешнего излучения | Аппаратная | На панели предусмотрен интерфейс для подключения внешнего источника излучения |
| 5 | Опция опто-оптического векторного анализа | Программная | Диапазон одного измерения 100 ГГц, разрешение по длине волны 50 кГц, динамический диапазон 60 дБ |
| 6 | Опция высокоточного анализа оптической задержки | Программная | Неопределенность измерения задержки 0,1 пс (0,02 мм), максимальный диапазон измерения задержки 50 мкс (10 км) |
| 7 | Опция измерения ВАХ | Программная | Считывает данные с источника-измерителя любого типа, отображает S-параметры при заданных состояниях ВАХ |
| 8 | Опция истинного дифференциального анализа | Программная | Поддерживает истинное дифференциальное тестирование дифференциальных устройств; методика истинного дифференциального расчета может быть кастомизирована |
