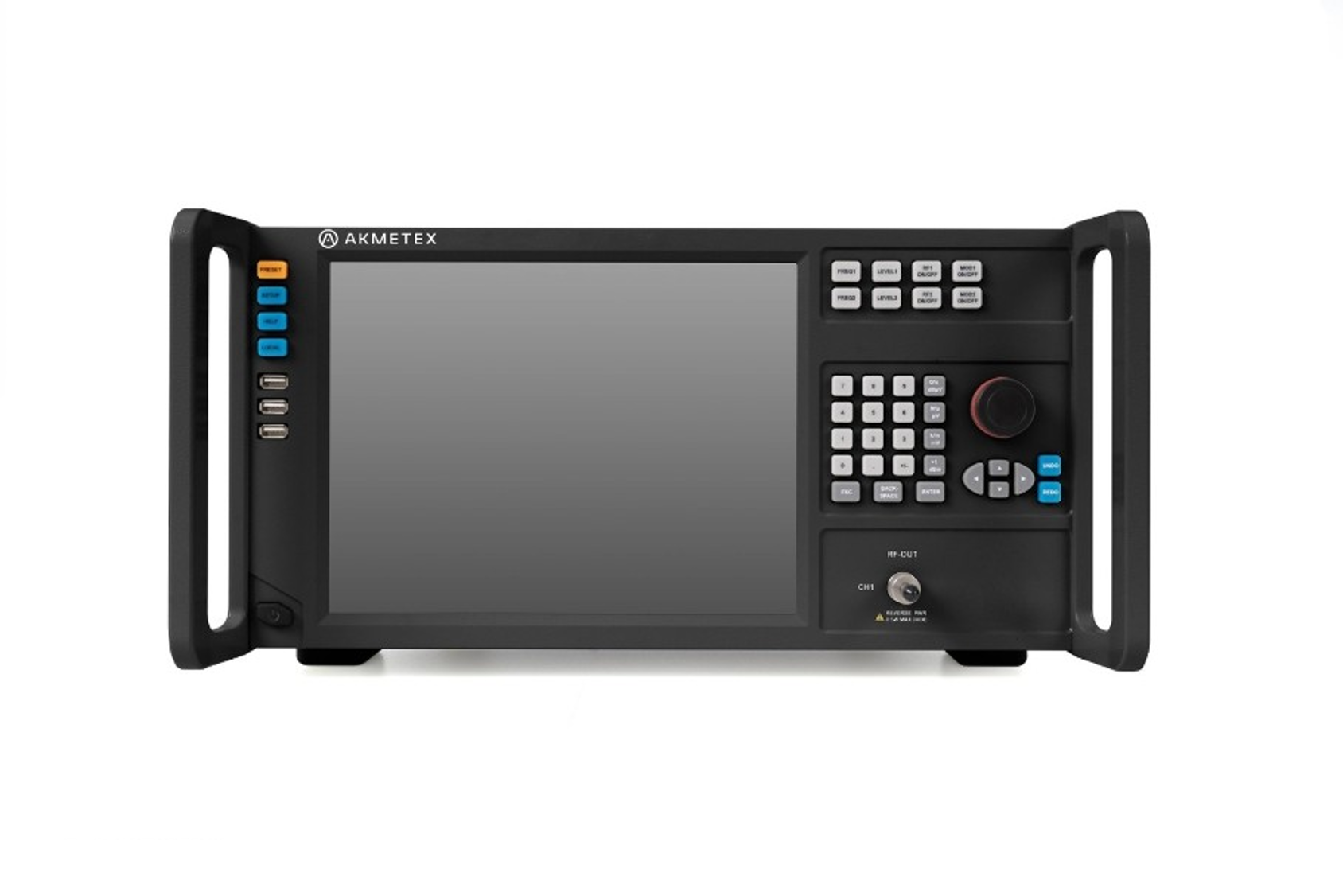

ATGV-1067A AkmeTech Векторный генератор сигналов до 67 ГГц

Диапазон 100 кГц - 67 ГГц. Векторный генератор СВЧ сигналов широкополосный. Бренд: AkmeTech / АкмеТех (Россия).

23 437 204 руб.

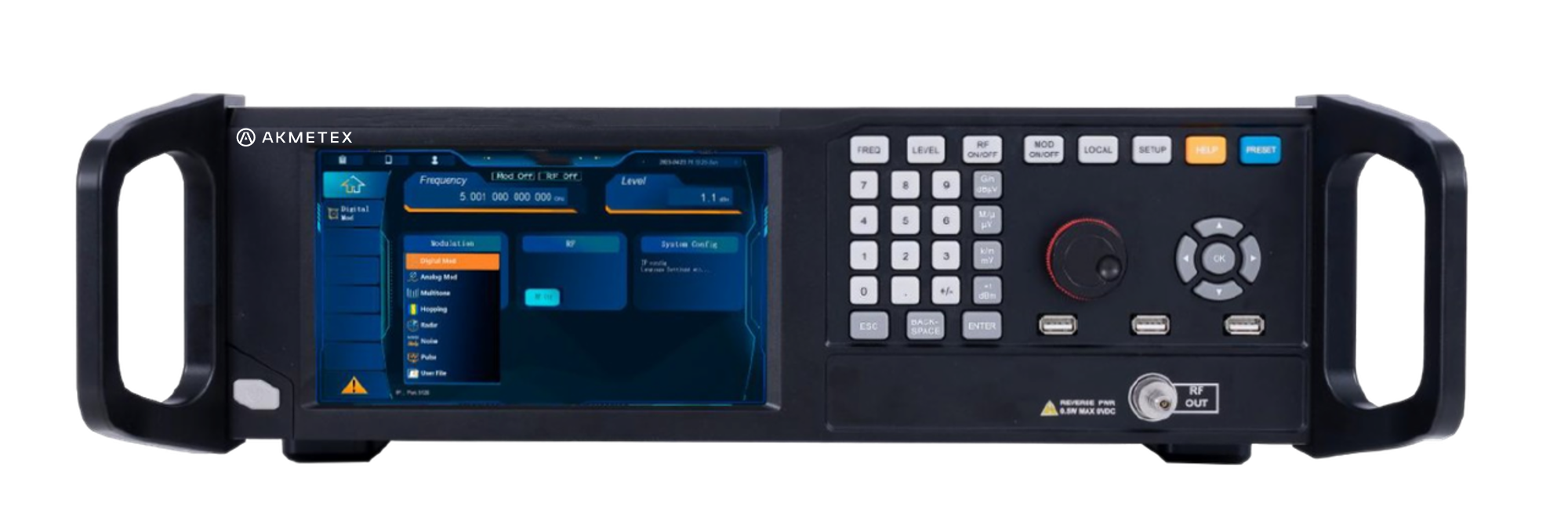

Серия мощных векторных генераторов сигналов ATGV-1000A от бренда АкмеТех,

диапазон частот от 100 кГц до 3/6/12/20/44/50/67 ГГц, диапазон выходной мощности от -110 дБм до +15 дБм, фазовый шум -138 дБн/Гц при смещении частоты 10 кГц на 1 ГГц, полоса IQ-модуляции: 1 ГГц (внутренняя), 2 ГГц (внешняя). Генераторы подходят для применений в области радиолокации, связи и производственных испытаний.

Модельный ряд генераторов СВЧ сигналов серии ATGV-1000A AkmeTech:

ATGV-1003A
(100 кГц - 3 ГГц)
ATGV-1006A
(100 кГц - 6 ГГц)
ATGV-1012A
(100 кГц - 12 ГГц)
ATGV-1020A
(100 кГц - 20 ГГц)
ATGV-1044A
(100 кГц - 44 ГГц)
ATGV-1050A
(100 кГц - 50 ГГц)
ATGV-1067A
(100 кГц - 67 ГГц)

Ключевые особенности векторного генератора сигналов ATGV-1067A АкмеТех:

Диапазон выходной мощности: от -110дБм до +15 дБм;
Сверхнизкий фазовый шум: менее -120 дБн/Гц (при 10 ГГц, на отстройке 10 кГц, тип.);
Поддержка аналоговых типов модуляции: FSK, AМ, FM, PM, Pulse;
Поддержка цифровой модуляции;
Полоса IQ-модуляции: 1 ГГц (внутренняя), 2 ГГц (внешняя);
Поддержка многотоновых сигналов;
Поддержка сигналов с несколькими несущими с различными видами модуляций для каждой несущей;
Поддержка радарных сигналов;
Поддержка гауссовского шума;
Поддержка сигнала со скачкообразной перестройкой частоты;
Поддержка предыскажений для компенсации искажений при прохождении сигнала через ТУ.

Технические характеристики генератора сигналов ATGV-1067A AkmeTech:

Диапазон частот:	от 100 кГц до 67 ГГц
Разрешение по частоте:	0,001 Гц
Скорость переключения:	≤18 мс
Выходная мощность:	≥15 дБм (макс.) -110 дБм (мин.) (Разрешение по мощности: 0,01 дБ)
КСВН:	от 100 кГц до 2 ГГц:＜1,40 от 2 ГГц до 20 ГГц:＜1,50 от 20 ГГц до 44 ГГц:＜1,80 от 44 ГГц до 67 ГГц:＜2,0
Фазовый шум:	<-138 дБн/Гц (тип., 1 ГГц, смещение 10 кГц)
Гармоники:	100 кГц＜f ≤ 5 МГц: <-30 дБн 5 МГц＜f ≤ 200 МГц: <-40 дБн 200 МГц＜f ≤ 33,5ГГц: <-50 дБн (Выходная мощность: +10 дБм)
Подавление помех:	10 МГц＜f ≤ 2 ГГц: <-70 дБн 2 ГГц＜f ≤ 10 ГГц: <-65 дБн 10 ГГц＜f ≤ 20 ГГц: <-60 дБн 20 ГГц＜f ≤ 44 ГГц: <-55 дБн 44 ГГц＜f ≤ 67 ГГц: <-50 дБн (Выходная мощность: 0 дБм)
Вид модуляции:	Аналоговая (АМ, ФМ, ИМ), Цифровая (QAM, PSK, FSK)
Опорный генератор:	- стабильность внутренней опорной частоты: ±2e-8, от 0 ℃ до +50 ℃ - внешняя опорная входная мощность: 5 дБм ± 3 дБм - внутренняя опорная выходная мощность: +10 дБм ± 3 дБм
Выходной РЧ-разъём:	2,92 мм / 2,4 мм / 1,85 мм, импеданс 50 Ом
Интерфейс:	RJ-45 (TCP/IP по Ethernet) / RS422, BNC
Источник питания:	198-242 В AC, 45-55 Гц, 150 Вт (макс.)
Вес:	≤10 кг

Опции векторного генератора СВЧ сигналов ATGV-1067A АкмеТех:

Опция	Описание опции	Цена (CNY)
ATGV-PN002	Опция сверхнизкого фазового шума	¥168302,72
ATGV-BB200	Полоса модуляции 200 МГц	¥97811,2
ATGV-BB500	Полоса модуляции 500 МГц	¥232723,2
ATGV-BB1000	Полоса модуляции 1 ГГц	¥435091,2
ATGV-BB2000	Полоса модуляции 2 ГГц	¥603731,2
ATGV-BB200D	Полоса модуляции 2-го канала 200 МГц	¥97811,2
ATGV-BB500D	Полоса модуляции 2-го канала 500 МГц	¥232723,2
ATGV-BB1000D	Полоса модуляции 2-го канала 1 ГГц	¥435091,2
ATGV-BB2000D	Полоса модуляции 2-го канала 2 ГГц	¥603731,2
ATGV-C001D	Функция когерентного расширения	¥50254,72
ATGV-M001	Функция произвольной волновой модуляции	¥50254,72
ATGV-M002	Функция многотональной модуляции	¥33390,72
ATGV-M003	Функция внутриимпульсной модуляции	¥50254,72
ATGV-M004	Функция генерации аддитивного белого гауссовского шума	¥33390,72
ATGV-M005	Функция генерации многоканального сигнала	¥50254,72
ATGV-M006	Функция генерации сигнала с частотным скачкообразным изменением частоты	¥33390,72
ATGV-M007	Функция аналоговой модуляции	¥33390,72
ATGV-M008	Функция воспроизведения волнового файла
ATGV-M009	Функция воспроизведения последовательного файла	¥33390,72
ATGV-P001	Функция импульсной модуляции	¥33390,72
ATGV-P002	Функция узкоимпульсной модуляции	¥67118,72
ATGV-S001	Функция изменения мощности	¥50254,72

Показать большеменьше
