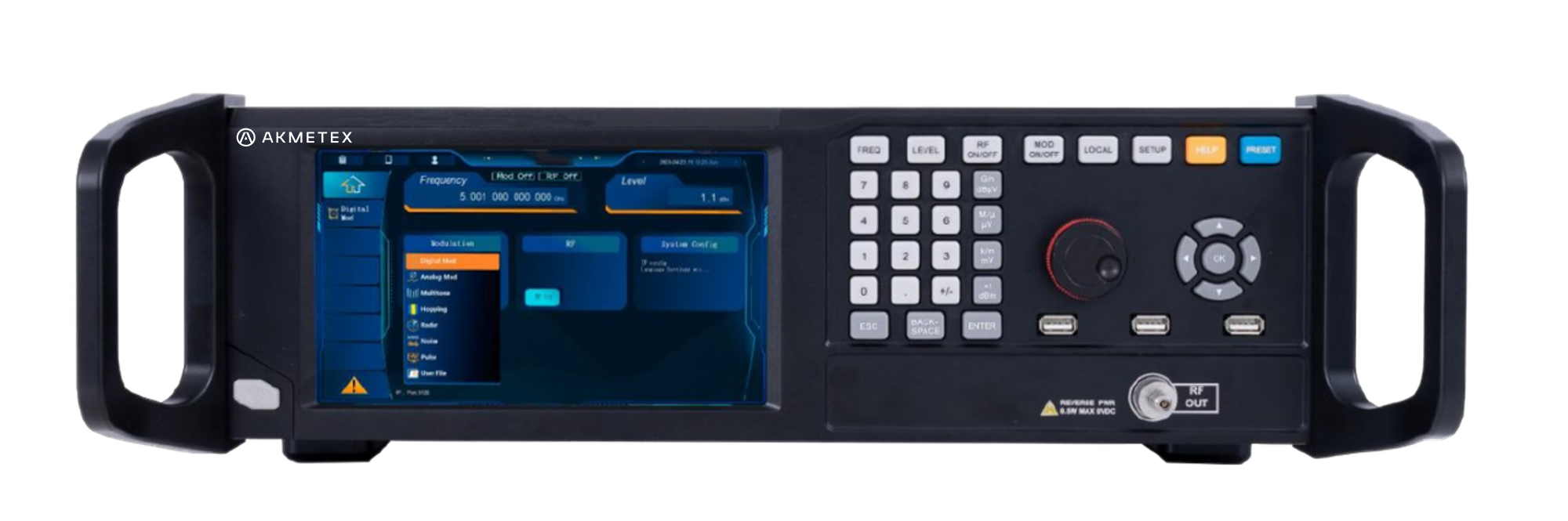

ATGV-1012A AkmeTech Векторный генератор сигналов до 12 ГГц
Диапазон 100 кГц - 12 ГГц. Высокочастотный векторный генератор сигналов. Бренд: AkmeTech / АкмеТех (Россия).
7 949 855 руб.
Серия векторных генераторов СВЧ сигналов ATGV-1000A от бренда АкмеТех,
диапазон частот от 100 кГц до 3/6/12/20/44/50/67 ГГц, диапазон выходной мощности от -110 дБм до +15 дБм, фазовый шум -138 дБн/Гц при смещении частоты 10 кГц на 1 ГГц, полоса IQ-модуляции: 1 ГГц (внутренняя), 2 ГГц (внешняя). Генераторы подходят для применений в области радиолокации, связи и производственных испытаний.Модельный ряд широкополосных генераторов сигналов серии ATGV-1000A AkmeTech:
ATGV-1003A
(100 кГц - 3 ГГц)ATGV-1006A
(100 кГц - 6 ГГц)ATGV-1012A
(100 кГц - 12 ГГц)ATGV-1020A
(100 кГц - 20 ГГц)ATGV-1044A
(100 кГц - 44 ГГц)ATGV-1050A
(100 кГц - 50 ГГц)ATGV-1067A
(100 кГц - 67 ГГц)
Ключевые особенности высокоточного векторного генератора сигналов ATGV-1012A АкмеТех:
- Диапазон выходной мощности: от -110дБм до +15 дБм;
- Сверхнизкий фазовый шум: менее -120 дБн/Гц (при 10 ГГц, на отстройке 10 кГц, тип.);
- Поддержка аналоговых типов модуляции: FSK, AМ, FM, PM, Pulse;
- Поддержка цифровой модуляции;
- Полоса IQ-модуляции: 1 ГГц (внутренняя), 2 ГГц (внешняя);
- Поддержка многотоновых сигналов;
- Поддержка сигналов с несколькими несущими с различными видами модуляций для каждой несущей;
- Поддержка радарных сигналов;
- Поддержка гауссовского шума;
- Поддержка сигнала со скачкообразной перестройкой частоты;
- Поддержка предыскажений для компенсации искажений при прохождении сигнала через ТУ.
Технические характеристики генератора высокочастотных сигналов ATGV-1012A AkmeTech:
| Диапазон частот: | от 100 кГц до 12 ГГц |
| Разрешение по частоте: | 0,001 Гц |
| Скорость переключения: | ≤18 мс |
| Выходная мощность: | ≥15 дБм (макс.) -110 дБм (мин.) (Разрешение по мощности: 0,01 дБ) |
| КСВН: | от 100 кГц до 2 ГГц:＜1,40 от 2 ГГц до 20 ГГц:＜1,50 |
| Фазовый шум: | <-138 дБн/Гц (тип., 1 ГГц, смещение 10 кГц) |
| Гармоники: | 100 кГц＜f ≤ 5 МГц: <-30 дБн 5 МГц＜f ≤ 200 МГц: <-40 дБн 200 МГц＜f ≤ 33,5ГГц: <-50 дБн (Выходная мощность: +10 дБм) |
| Подавление помех: | 10 МГц＜f ≤ 2 ГГц: <-70 дБн 2 ГГц＜f ≤ 10 ГГц: <-65 дБн 10 ГГц＜f ≤ 20 ГГц: <-60 дБн (Выходная мощность: 0 дБм) |
| Вид модуляции: | Аналоговая (АМ, ФМ, ИМ), Цифровая (QAM, PSK, FSK) |
| Опорный генератор: | - стабильность внутренней опорной частоты: ±2e-8, от 0 ℃ до +50 ℃ - внешняя опорная входная мощность: 5 дБм ± 3 дБм - внутренняя опорная выходная мощность: +10 дБм ± 3 дБм |
| Выходной РЧ-разъём: | 2,92 мм / 2,4 мм / 1,85 мм, импеданс 50 Ом |
| Интерфейс: | RJ-45 (TCP/IP по Ethernet) / RS422, BNC |
| Источник питания: | 198-242 В AC, 45-55 Гц, 150 Вт (макс.) |
| Вес: | ≤10 кг |
Опции векторного генератора сигналов СВЧ ATGV-1012A АкмеТех:
Опция |
Описание опции |
Цена (CNY) |
|
ATGV-PN002
|
Опция сверхнизкого фазового шума
|
¥168302,72
|
|
ATGV-BB200
|
Полоса модуляции 200 МГц
|
¥97811,2
|
|
ATGV-BB500
|
Полоса модуляции 500 МГц
|
¥232723,2
|
|
ATGV-BB1000
|
Полоса модуляции 1 ГГц
|
¥435091,2
|
|
ATGV-BB2000
|
Полоса модуляции 2 ГГц
|
¥603731,2
|
|
ATGV-BB200D
|
Полоса модуляции 2-го канала 200 МГц
|
¥97811,2
|
|
ATGV-BB500D
|
Полоса модуляции 2-го канала 500 МГц
|
¥232723,2
|
|
ATGV-BB1000D
|
Полоса модуляции 2-го канала 1 ГГц
|
¥435091,2
|
|
ATGV-BB2000D
|
Полоса модуляции 2-го канала 2 ГГц
|
¥603731,2
|
|
ATGV-C001D
|
Функция когерентного расширения
|
¥50254,72
|
|
ATGV-M001
|
Функция произвольной волновой модуляции
|
¥50254,72
|
|
ATGV-M002
|
Функция многотональной модуляции
|
¥33390,72
|
|
ATGV-M003
|
Функция внутриимпульсной модуляции
|
¥50254,72
|
|
ATGV-M004
|
Функция генерации аддитивного белого гауссовского шума
|
¥33390,72
|
|
ATGV-M005
|
Функция генерации многоканального сигнала
|
¥50254,72
|
|
ATGV-M006
|
Функция генерации сигнала с частотным скачкообразным изменением частоты
|
¥33390,72
|
|
ATGV-M007
|
Функция аналоговой модуляции
|
¥33390,72
|
|
ATGV-M008
|
Функция воспроизведения волнового файла
|
|
|
ATGV-M009
|
Функция воспроизведения последовательного файла
|
¥33390,72
|
|
ATGV-P001
|
Функция импульсной модуляции
|
¥33390,72
|
|
ATGV-P002
|
Функция узкоимпульсной модуляции
|
¥67118,72
|
|
ATGV-S001
|
Функция изменения мощности
|
¥50254,72
|
| Характеристика | Значение |
|---|
