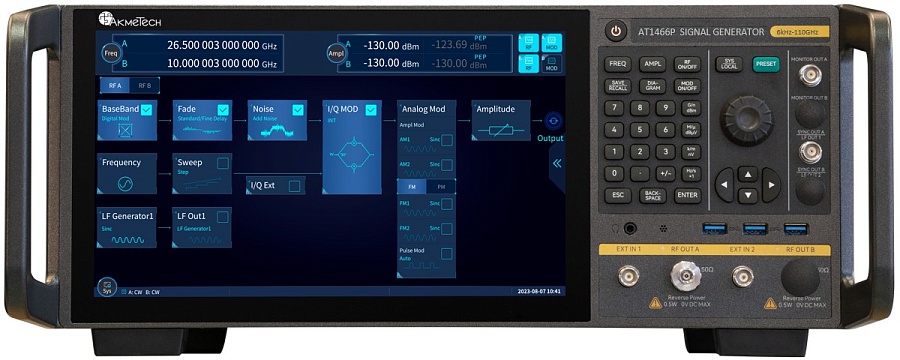

Госреестр AT1466 АКМЕТЕХ Аналоговый генератор сигналов
Серия аналоговых генераторов сигналов АКМЕТЕХ AT1466 представляет собой линейку широкополосных РЧ/СВЧ источников с диапазоном частот от 6 кГц до 110 ГГц (в зависимости от модели). Приборы обеспечивают высокую спектральную чистоту, широкий динамический диапазон выходной мощности, низкий фазовый шум и развитые средства аналоговой и импульсной модуляции. Серия ориентирована на лабораторные и производственные испытания, разработку РЧ-компонентов, тестирование радиолокационных, телекоммуникационных и навигационных систем, а также интеграцию в автоматизированные стенды.
Генераторы серии AT1466 предназначены для формирования высокоточных синусоидальных и модулированных сигналов в широкой полосе частот — от килогерц до миллиметрового диапазона. Конструкция приборов предусматривает установку двух независимых ВЧ-каналов, что расширяет возможности при разработке и тестировании сложных приемо-передающих трактов.
Приборы поддерживают аналоговую, частотную, фазовую и импульсную модуляции, включая генерацию коротких импульсов длительностью от 20 нс, а также различные виды перестройки по частоте и мощности. Управление доступно как с сенсорной панели, так и удалённо — по интерфейсам LAN, USB, GPIB.
Высокая точность частотной установки обеспечивается разрешением 0,001 Гц и абсолютной погрешностью ±5×10⁻⁸ при заводской калибровке. Доступные уровни выходной мощности — от −150 дБм (опция) до +20 дБм (в зависимости от модели диапазона частот).
Технические преимущества
- Диапазон частот: 6 кГц – 110 ГГц (модельный ряд)
- Разрешение частоты: 0,001 Гц
- Абсолютная погрешность частоты: ±5×10⁻⁸
- Время перестройки частоты: < 15 мс
- Выходная устанавливаемая мощность: от −150 дБм (опция) до +20 дБм (в зависимости от модели диапазона частот)
- Погрешность выходной мощности: ±0,5…±2,2 дБ
- Поддерживаемые модуляции: AM, ЧM, ФM, импульсная, длительность импульса от 20 нс
- Режим перестройки по частоте: по шагу, по списку, аналоговое (опция), режим перестройки по мощности (опция)
- Встроенный НЧ-генератор (опция): синус, меандр, треугольник, пила, шум, двухтоновый сигнал
- Выходной импеданс: 50 Ом
- Встроенный интерфейс управления: LAN, USB, GPIB
- Возможность управления посредством Web-интерфейса в SCPI команд
- Возможность управления через сенсорный экран
- Габариты: 475 × 193 × 620 мм, масса до 35 кг
- Питание: 100–240 В AC, потребление < 700 Вт
- Возможность установки двух независимых ВЧ-каналов
Области применения
- Радиоизмерения и тестирование РЧ/СВЧ-устройств
- Испытания спутниковых и авиационных радиолиний
- Использование в научных и метрологических лабораториях
- Создание автоматизированных стендов измерений и испытаний
