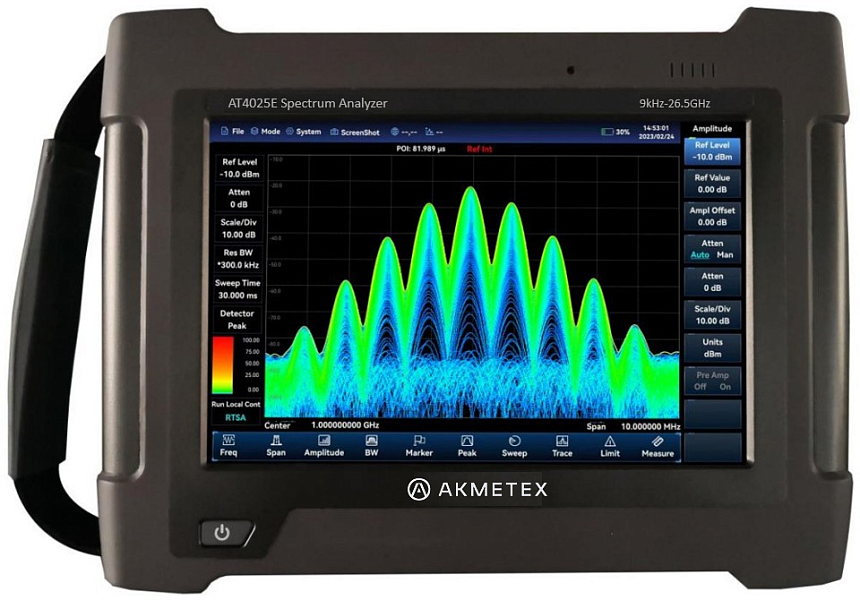

Анализаторы сигналов и спектра серии AT4025

Серия АКМЕТЕХ AT4025 — линейка ручных портативных анализаторов спектра и сигналов для измерений и диагностики в полевых условиях в диапазоне от 9 кГц до 54 ГГц (в зависимости от модели). Приборы сочетают широкие измерительные режимы, инструменты поиска помех и удобное управление с 10,1″ сенсорным экраном при массе порядка 3,5 кг. Встроенный аккумулятор обеспечивает автономную работу до 4 часов, а поддержка LAN/USB/MicroSD, Wi‑Fi — опция позволяет быстро сохранять результаты и интегрировать прибор в рабочие процессы.

Анализаторы серии AT4025 предназначены для ввода в эксплуатацию, установки и обслуживания радиооборудования и РЧ‑систем: мобильной связи, спутниковых линий, радиолокационных систем, СВЧ‑коммуникационного оборудования, а также для задач радиоконтроля, поиска/идентификации источников помех, определения направления и позиционирования на карте.

Серия поддерживает широкий набор режимов измерений и прикладных функций: спектральный анализ (в том числе в реальном времени), анализ помех (каскадная диаграмма/спектрограмма, RSSI), сканирование каналов, измерение напряжённости поля, измерение средней/пиковой мощности (через USB‑датчики), аналоговую демодуляцию (AM/ЧM/ФM), IQ‑анализ, а также измерение мощности в канале, занимаемой полосы (OBW), мощности соседнего канала, спектральная маска излучения, отношение сигнал/шум, гармонические искажения, паразитные/ложные излучения, картографирование внутри/вне помещений и др.

Для работы в полевых условиях AT4025 ориентирована на быстрый интерактивный контроль: сенсорный интерфейс поддерживает установку и перемещение маркеров, масштабирование по частоте/амплитуде, список пиков, несколько кривых отображения и различные методы детектирования. Доступны варианты с GPS/Beidou (для привязки измерений к координатам и повышения точности задания частоты после калибровки).

Технические преимущества

Диапазон частот: 9 кГц…54 ГГц (по модели)
Портативность: 10,1″ сенсорный экран, масса около 3,5 кг
Автономность: встроенный аккумулятор, до 4 часов работы
Режимы измерений: спектральный анализ, анализ помех/спектрограммы, сканирование каналов, напряжённость поля, демодуляция AM/ЧM/ФM, IQ‑анализ
Интеллектуальные измерения: мощность в канале, занимаемая полоса частот, мощность в соседнем канале, отношение сигнал/шум, гармоники, спектральная маска излучений, картографирование
Интерфейсы и подключение: LAN, USB, MicroSD, Wi‑Fi (опционально), поддержка внешних датчиков/измерителей мощности (в т.ч. USB)
Полевое применение: работа в расширенном температурном диапазоне, режимы отображения для улицы/по умолчанию/ночной режим (в зависимости от конфигурации)

Области применения

Пусконаладка, монтаж и обслуживание базовых станций и радиолиний 2G/4G/5G, радиорелейных и СВЧ‑систем
Спутниковая связь, авиационные/наземные радиолинии
Радиолокация, поиск и анализ импульсных/переходных сигналов
Радиоконтроль и устранение помех: обнаружение, локализация, определение направления, привязка к карте
Полевые измерения в лабораторных и эксплуатационных службах

Характеристики

Фазовый шум: −108 дБн/Гц (отстройка 100 кГц, несущая 10 ГГц)
Собственный шум: −156 дБм на 14 ГГц (предусилитель включен)
Фильтр ПЧ в режиме анализатора спектра: 1 Гц…20 МГц
Полоса анализа в реальном времени (RTBW): 40/120 МГц (опционально)
Интерфейсы: LAN и USB, Wi-Fi (опционально)
Автономная работа: до 4 часов
Опциональные функции: напряжённость поля, анализ аналоговой модуляции, интерференции/спектрограммы, мощность в канале, GPS‑приёмник, встроенный измеритель мощности, поддержка внешних измерителей мощности, анализ спектра в реальном времени
