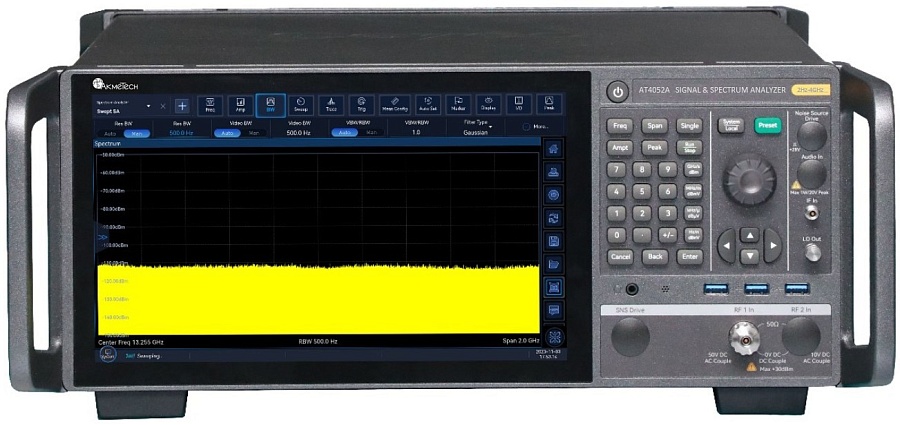

Анализаторы сигналов и спектра серии AT4052

Серия АКМЕТЕХ AT4052 представляет собой линейку многофункциональных анализаторов сигналов и спектра с диапазоном частот от 2 Гц до 50 ГГц и мгновенной полосой анализа до 1,2 ГГц. Приборы серии обладают широким динамическим диапазон, низким уровнем собственный шумов и обеспечивают точные результаты измерений, что делает их эффективным инструментом для анализа радиочастотных, широкополосных и импульсных сигналов в современных системах связи, радиолокации и прочих измерениях.

Анализаторы серии AT4052 предназначены для прецизионного измерения и анализа сигналов в диапазоне от НЧ до миллиметровых волн. Приборы обеспечивают уровень собственного шума (DANL) до −172 дБм/Гц (с предусилителем и функцией компенсации шумов) и фазовый шум лучше −122 дБс/Гц при отстройке 10 кГц (1 ГГц несущая).

Благодаря высокой точности амплитудных измерений (до ±0,4 дБ в диапазоне до 8 ГГц) и широкой полосе анализа (до 1,2 ГГц), приборы обеспечивают достоверные результаты при тестировании сложных модулированных сигналов.

Модульная архитектура позволяет выбирать оптимальную конфигурацию для конкретных задач:

Широкополосный анализ сигналов 5G NR, LTE, WLAN 802.11 a/b/g/n/ac/ax/be;
Реализация анализа спектра в реальном времени (до 400 МГц) с обнаружением переходных и скачкообразных сигналов;
Запись и воспроизведение данных с полосой до 1,2 ГГц и поддержкой встроенного SSD-накопителя до 4 ТБ;
Поддержка IQ-выхода и интерфейсов 10 GbE, USB 3.0, GPIB для интеграции в автоматизированные системы тестирования;
Поддержка протокольного и векторного анализа (5G NR Rel. 15/16, LTE, WCDMA, GSM, NB-IoT).
Сенсорный дисплей 11,6″ и интуитивно-понятная структура меню обеспечивает наглядное отображение измерений и удобное переключение между режимами анализатора.

Технические преимущества

Диапазон частот: 2 Гц – 50 ГГц (восемь моделей)
Полоса анализа: 10 МГц (стандарт) до 1,2 ГГц (опционально)
Фазовый шум: −122 дБс/Гц (1 ГГц несущая при отстройке 10 кГц)
DANL: до −172 дБм/Гц (с предусилителем и шумоподавлением)
Амплитудная точность: ±0,4 дБ (≤ 8 ГГц)
Анализ спектра в реальном времени: до 400 МГц RTBW, скорость обновления до 1,5 млн спектров/с
Запись сигналов: до 1,2 ГГц ширины полосы, встроенный SSD до 4 ТБ

Интерфейсы: 10 GbE, оптический IQ порт (MPO), USB 3.0, GPIB
Габариты: 475 × 193 × 560 мм, масса ≈ 25 кг
Совместимость с внешними регистраторами данных серии 4712 и импульсными генераторами шума любого производителя (Акметех, Keysight, Rohde&Schwarz, Noisecom, Ceyear) и SMART-генераторами серии1661хх
Надёжное исполнение, рассчитанное на интенсивную эксплуатацию в производственных и полевых условиях
Полная интеграция в Специализированное программное обеспечение автоматизации измерений СПОАИ МТЛБ.58.29.29.000.001

Области применения

Радиоизмерения и тестирование РЧ-устройств;
Анализ сигналов в системах 5G/6G, Wi-Fi, Bluetooth, IoT и других цифровых сигналов;
Радиолокационные и FMCW-измерения;
Испытания спутниковых и авиационных радиолиний;
Научно-исследовательские и метрологические лаборатории;
