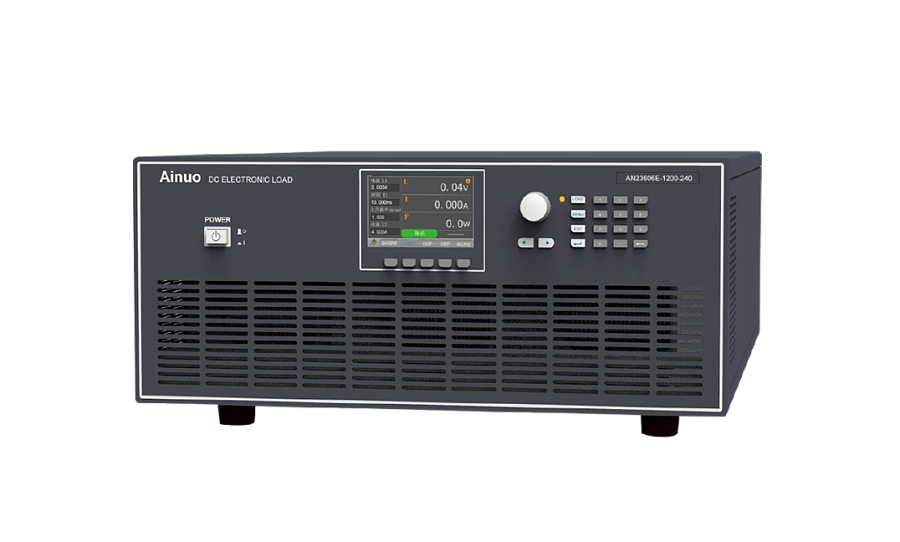

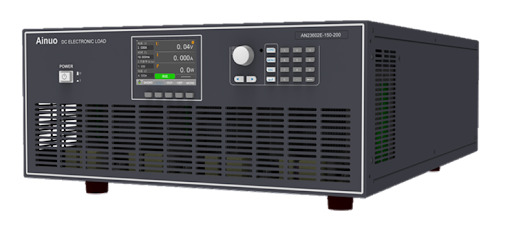

AN23604E-150-400(F) Ainuo Нагрузка постоянного тока

Name: AN23604E-150-400(F) Ainuo Нагрузка постоянного тока
Brand: Ainuo
Availability: PreOrder

Ainuo AN23604E-150-400(F) — программируемая электронная нагрузка постоянного тока мощностью 4 кВт, рассчитанная на входное напряжение до 150 В и ток до 400 А. Прибор предназначен для испытаний источников питания, аккумуляторных батарей, зарядных устройств, DC/DC-преобразователей, серверных и телекоммуникационных источников питания, автомобильной и другой силовой электроники.

Рабочее напряжение:0–150 В DC

Максимальный ток:400 А

Максимальная мощность:4 кВт

Запрос

Итоговая стоимость формируется после выбора конфигурации. Менеджер подберёт оптимальный вариант и назовёт точную цену.

Рабочее напряжение:0–150 В DC

Максимальный ток:400 А

Максимальная мощность:4 кВт

Модели

Применение AN23604E-150-400(F) Ainuo Нагрузка постоянного тока

AN23604E-150-400(F) поддерживает четыре основных режима работы: CC (постоянный ток), CV (постоянное напряжение), CR (постоянное сопротивление) и CP (постоянная мощность). Серия предусматривает расширенные режимы и последовательностное программирование, что позволяет использовать нагрузку в составе автоматизированных испытательных комплексов.

Прибор подходит для испытаний аккумуляторных батарей, зарядных станций и бортовых зарядных устройств (OBC), источников питания, высоковольтных ИБП, серверных блоков питания, фотоэлектрических систем, систем накопления энергии и компонентов силовой электроники.

подробнее свернуть

Характеристики AN23604E-150-400(F) Ainuo Нагрузка постоянного тока

Название	Значение
Рабочее напряжение	0–150 В DC
Максимальный ток	400 А
Максимальная мощность	4 кВт
Минимальное рабочее напряжение	1,8 В при 400 А
Основные режимы	CC / CV / CR / CP
Диапазоны CC	40 / 200 / 400 А
Разрешение CC	0,4 / 2 / 4 мА
Точность CC	±(0,05% + 0,05% F.S.)
Диапазоны CV	16 / 80 / 150 В
Разрешение CV	0,1 / 0,5 / 1 мВ
Точность CV	±(0,025% + 0,025% F.S.)
Диапазоны CP	400 / 2000 / 4000 Вт
Разрешение CP	10 / 50 / 100 мВт
Точность CP	±(0,2% + 0,2% F.S.)
CR, диапазон 16 В	7,5 мОм – 75 Ом
CR, диапазон 80 В	30 мОм – 300 Ом
CR, диапазон 150 В	0,75–1500 Ом
Точность CR	Vin/Rset × 0,2% + 0,2% F.S.
Скорость изменения тока, диапазон 40 А	0,4 мА/мкс – 4 А/мкс
Скорость изменения тока, диапазон 200 А	2 мА/мкс – 14 А/мкс
Скорость изменения тока, диапазон 400 А	4 мА/мкс – 28 А/мкс
Разрешение установки скорости изменения тока	0,4 / 2 / 4 мА/мкс
Высота корпуса	4U
Габариты корпуса (Ш × В × Г)	426 × 177 × 600 мм
Масса	29,5 кг
