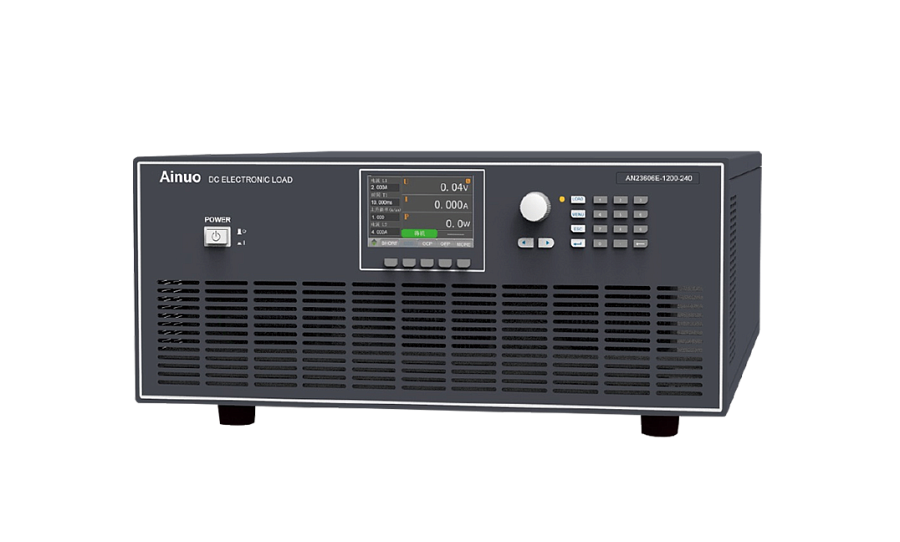

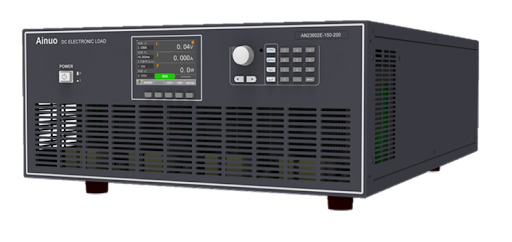

AN23603E-1200-120(F) Ainuo Нагрузка постоянного тока

Name: AN23603E-1200-120(F) Ainuo Нагрузка постоянного тока
Brand: Ainuo
Availability: PreOrder

Ainuo AN23603E-1200-120(F) — программируемая электронная нагрузка постоянного тока мощностью 3 кВт, рассчитанная на входное напряжение до 1200 В и ток до 120 А. Модель ориентирована на испытания высоковольтных источников питания, DC/DC-преобразователей, аккумуляторных систем, зарядного оборудования, высоковольтных ИБП, фотоэлектрических систем, систем накопления энергии и другой силовой электроники

Рабочее напряжение:0–1200 В DC

Максимальный ток:120 А

Максимальная мощность:3 кВт

Запрос

Итоговая стоимость формируется после выбора конфигурации. Менеджер подберёт оптимальный вариант и назовёт точную цену.

Рабочее напряжение:0–1200 В DC

Максимальный ток:120 А

Максимальная мощность:3 кВт

Модели

Применение AN23603E-1200-120(F) Ainuo Нагрузка постоянного тока

Серия поддерживает базовые режимы CC (постоянный ток), CV (постоянное напряжение), CR (постоянное сопротивление) и CP (постоянная мощность), а также расширенные режимы и программируемые последовательности для автоматизированных испытаний.
Серия AN236(F) использует цифровой контроллер нового поколения, имеет 5 базовых и 7 расширенных режимов, а также функцию последовательностного тестирования. Она предназначена как для автономных испытаний, так и для интеграции в автоматизированные испытательные системы.
Особенность AN23603E-1200-120(F) — сочетание высокого рабочего напряжения до 1200 В с мощностью 3 кВт. Это делает модель подходящей для тестирования высоковольтных преобразователей, оборудования электромобилей, фотоэлектрических систем, накопителей энергии, ИБП и другого силового оборудования.

подробнее свернуть

Характеристики AN23603E-1200-120(F) Ainuo Нагрузка постоянного тока

Название	Значение
Рабочее напряжение	0–1200 В DC
Максимальный ток	120 А
Максимальная мощность	3 кВт
Минимальное рабочее напряжение	20 В при 120 А
Основные режимы	CC / CV / CR / CP
Диапазоны CC	12 / 60 / 120 А
Разрешение CC	0,1 / 0,5 / 1 мА
Точность CC	±(0,04% показания + 0,06% F.S.)
Диапазоны CV	150 / 600 / 1200 В
Разрешение CV	1 / 5 / 10 мВ
Точность CV	±(0,025% показания + 0,025% F.S.)
CR, диапазон 150 В	0,2 Ом – 2 кОм
CR, диапазон 600 В	0,8 Ом – 8 кОм
CR, диапазон 1200 В	20 Ом – 40 кОм
Точность CR	Vin/Rset × 0,2% + 0,2% F.S.
Диапазоны CP	300 / 1500 / 3000 Вт
Разрешение CP	5 / 20 / 50 мВт
Точность CP	±(0,2% показания + 0,2% F.S.)
Скорость изменения тока, диапазон 12 А	0,1 мА/мкс – 0,6 А/мкс
Скорость изменения тока, диапазон 60 А	0,5 мА/мкс – 3 А/мкс
Скорость изменения тока, диапазон 120 А	1 мА/мкс – 6 А/мкс
Разрешение Slew Rate	0,1 / 0,5 / 1 мА/мкс
Высота корпуса	4U
Габариты (Ш × В × Г)	426 × 177 × 600 мм
Масса	29,5 кг
