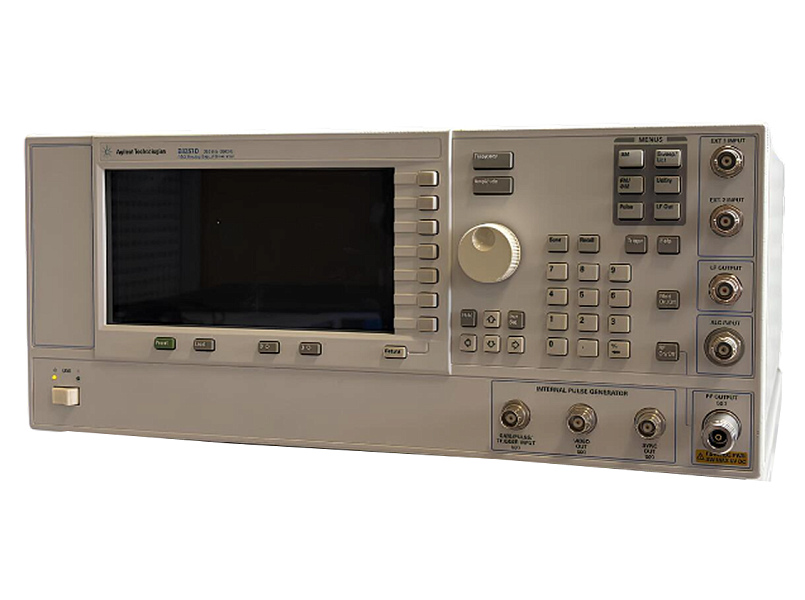

E8257D Agilent Аналоговый генератор сигналов E8257D от 250 кГц до 20 ГГц
Демонстрационный образец
Аналоговый генератор сигналов от 250 кГц до 20 ГГц
Демонстрационный образец
Аналоговый генератор сигналов от 250 кГц до 20 ГГц
Аналоговый генератор сигналов Keysight E8257D в конфигурации от 250 кГц до 20 ГГц (опция 520) – это высокопроизводительный прибор, предназначенный для тестирования широкого спектра радиочастотных и СВЧ-устройств. Благодаря полному синтезу частоты, низкому фазовому шуму и высокой выходной мощности, генератор является идеальным инструментом для задач разработки, производства и обслуживания оборудования в области радиолокации, спутниковой и беспроводной связи.
Генератор обеспечивает установку выходной частоты с высоким разрешением 0,001 Гц в непрерывном режиме, что позволяет формировать сигналы с исключительной точностью для самых требовательных измерений. Прибор поддерживает возможность внешнего расширения частоты с помощью умножителей, что позволяет достигать диапазона вплоть до 325 ГГц и выше, делая его пригодным для работы в миллиметровом диапазоне волн.
Выходная мощность прибора является лидирующей в отрасли: в стандартной конфигурации генератор обеспечивает уровень до +10 дБм, а с опцией 1EA (механический аттенюатор) мощность может быть увеличена до +20 дБм, что позволяет тестировать высокомощные устройства и компенсировать потери в измерительном тракте. Благодаря высокой стабильности частоты, генератор может похвастаться отличными показателями фазового шума: значение -130 дБн/Гц при отстройке на 20 кГц (с опцией UNR), что критически важно для высокоточных радарных и приемных систем. Уровень гармоник не превышает -55 дБн, а паразитные составляющие находятся на уровне от -50 до -60 дБн, гарантируя высокую чистоту спектра выходного сигнала.
Генератор оснащен широкими возможностями для аналоговой модуляции, включая амплитудную (AM), частотную (FM), фазовую (PM) и импульсную модуляцию. Для внутренней модуляции доступны синусоидальные, прямоугольные, треугольные, пилообразные сигналы и шум, что упрощает комплексное тестирование устройств без привлечения внешних источников модулирующего сигнала.
Прибор обладает набором интерфейсов GPIB и LAN 10BaseT, поддерживая универсальные стандарты программирования SCPI и IVI-COM, что обеспечивает легкую интеграцию в автоматизированные измерительные системы и совместимость с существующим оборудованием. Генератор конструктивно совместим с другими генераторами PSG, что упрощает модернизацию и расширение тестового парка без переписывания управляющих программ.
Благодаря сочетанию широкого частотного диапазона, высокой выходной мощности и превосходной спектральной чистоты, E8257D является эталонным решением для проверки характеристик современных РЧ и СВЧ систем. Прибор идеально подходит для решения широкого круга задач, от измерения параметров малошумящих усилителей до тестирования приемных трактов радиолокационных станций и устройств спутниковой связи.
007 (Analog Ramp Sweep): Добавляет режим аналоговой линейной (пилообразной) развертки частоты и уровня. Эта опция позволяет интегрировать генератор в системы со скалярными анализаторами цепей, такими как Agilent 8757D, для измерения АЧХ устройств.
1E1 (Step Attenuator): Добавляет механический ступенчатый аттенюатор (ослабитель) на выходе сигнала. Он обеспечивает точную и повторяемую установку выходной мощности в очень широком диапазоне, вплоть до минимальных уровней (например, -135 дБм).
1EA (High Output Power): Увеличивает стандартную максимальную выходную мощность генератора с +10 дБм до +20 дБм, что полезно для тестирования устройств, требующих высокого уровня входного сигнала, или для компенсации потерь в измерительном тракте.
1ED (Type-N RF Output Connector): Устанавливает на передней панели ВЧ-разъем типа Type-N (женский), который является стандартным для многих применений до 18 ГГц. Эта опция несовместима с высокочастотными опциями (540, 550 и т.д.).
1EH (Improved Low Band Harmonics): Улучшает спектральную чистоту сигнала на низких частотах (обычно ниже 2 или 3 ГГц), снижая уровень гармонических искажений (например, в диапазоне от 250 кГц до 2 ГГц). Это достигается за счет установки дополнительных фильтров нижних частот.
520 (Frequency Range, 20 GHz): Задает рабочий частотный диапазон генератора от 250 кГц до 20 ГГц. Именно эта опция определяет, что генератор может работать вплоть до частоты в 20 ГГц.
H30 (RF Upconverter): Представляет собой аппаратный повышающий преобразователь частоты. Он позволяет подать на заднюю панель генератора внешний ВЧ-сигнал, который затем преобразуется в более высокий частотный диапазон, расширяя возможности прибора.
UNR (Enhanced Phase Noise Performance): Улучшает долговременную стабильность опорного генератора и фазовые шумы, уменьшая погрешность установки частоты с 1×10⁻⁷ до 3×10⁻⁸ в год. Обеспечивает лучшую спектральную чистоту несущей.
UNT (AM, FM, Phase Modulation & LF Output): Добавляет базовые возможности аналоговой модуляции: амплитудной (AM), частотной (FM) и фазовой (ФМ). Также включает в себя выход сигнала низкой частоты (LF Output) для различных применений.
UNU (Pulse Modulation): Добавляет возможность импульсной модуляции, позволяя генерировать радиоимпульсы. Это ключевая функция для тестирования радарных систем и других устройств, работающих в импульсном режиме.
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.
Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145
Ключевые преимущества:
- Полный цикл «под ключ»: от разработки до сопровождения
- Клиент-серверная архитектура с самостоятельной переналадкой
- Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
- Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
- Управление приборами с любым типом интерфейса
- ПО работает на системах Windows, Linux, MacOS, доступна веб-версия
Результаты внедрений:
- Непрерывная работа в автоматическом режиме до 48 часов
- До 4 500 измерений за этап
- Одновременное управление 15+ приборами
- Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
- Измерение радиотехнических характеристик приемопередающих модулей
- Автоматизация тестирования фотонных интегральных схем
- Контроль и испытания СВЧ-усилителей для космических аппаратов
Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.
Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.
Наши специалисты помогут вам решить самые сложные задачи по автоматизации, измерениям и интеграции
