Пошаговая инструкция по установке IXNetwork VE (Ubuntu)

18.03.2026

Настройка сервера, установка необходимых приложений окружения, разворачивание сетей, установка виртуальных машин

В этом документе приводятся в том числе ответы ОС, перед отправкой в терминал стоит проверить, команда это или ответ.

Разворачивание сервера, базовое окружение для собственного удобства

Сервер: Ubuntu Server 22.04 LTS, очень важно для Ixia

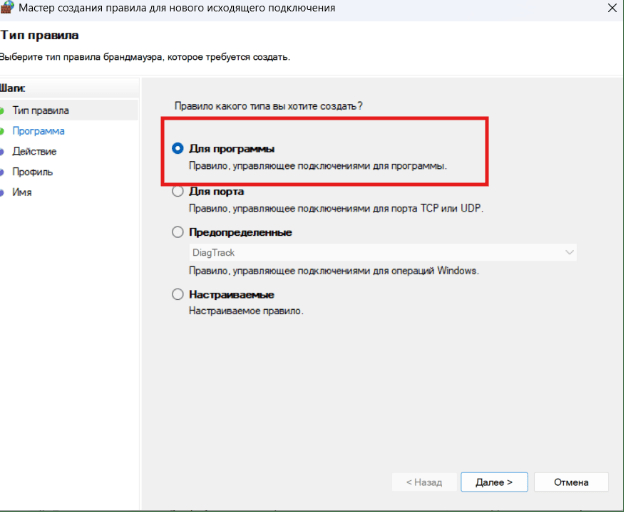

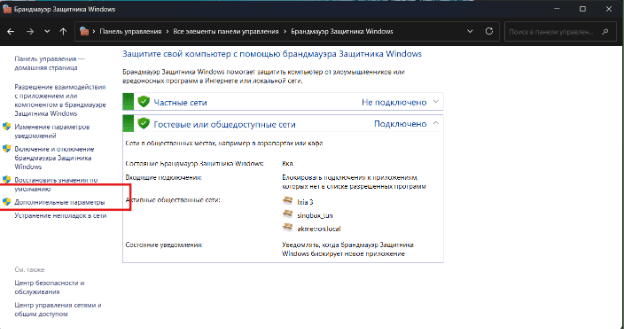

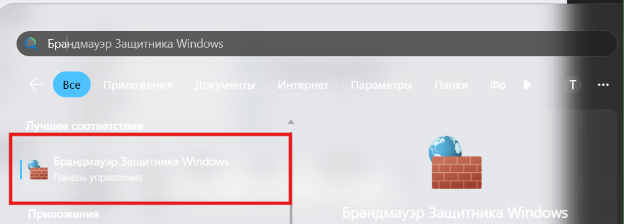

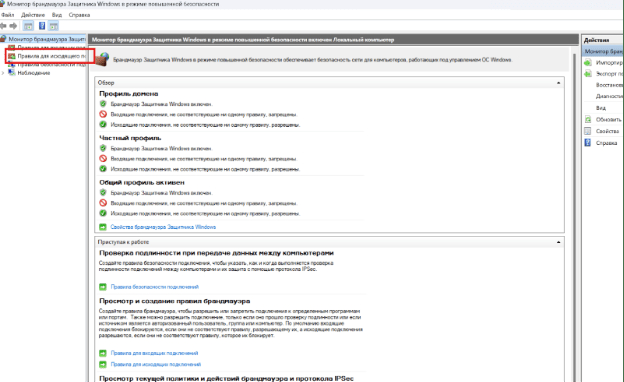

Ограничение интернет подключения для приложений IxNetwork

После установки всего окружения IxNetwork, советую устанавливать без подключения к интернету. Нам нужно открыть Монитор Брандмауэра Защитника Windows (Firewall). Пример будет показан для одного из, но процесс для остальных одинаковый.

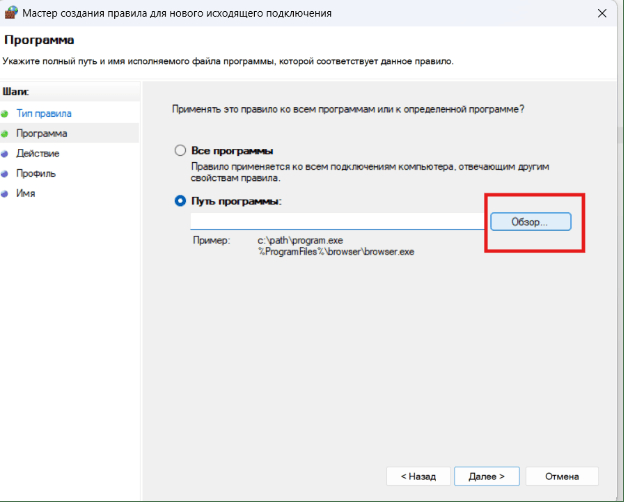

Тут довольно просто, IxNetwork нельзя установить в иной путь, кроме предалагаемого установщиком, а это C:/Program Files(X86)/Ixia, в этой директории будут расположены все приложения окружения IxNetwork (Ixia Licensing Utility, сам IxNetwork, Deployment Wizzard и тд). Мы просто по очереди задаем им одинаковые правила.

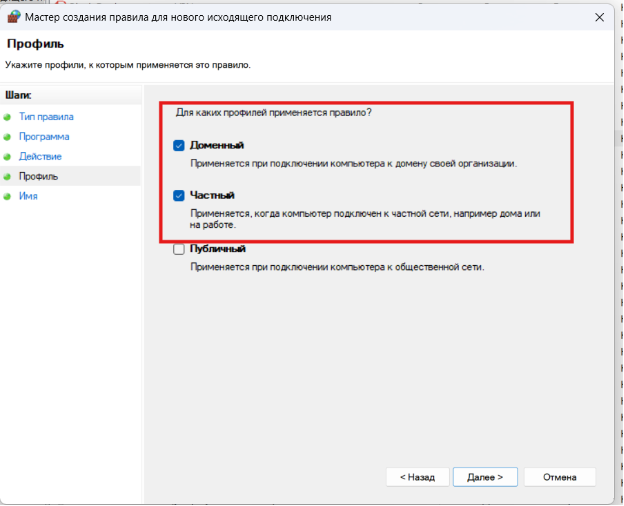

На следующем окне просто задаем имя правилу и нажимаем ок. Мы попадаем обратно в список всех правил, нажимаем на только что созданное правило правой кнопкной мыши и заходим в Свойства -> Дополнительно.

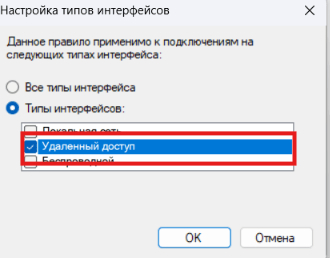

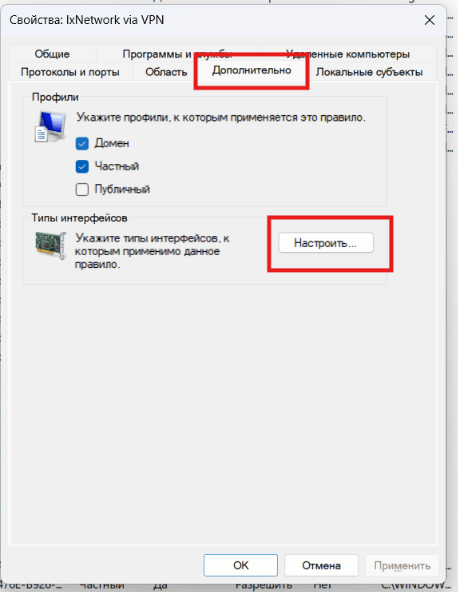

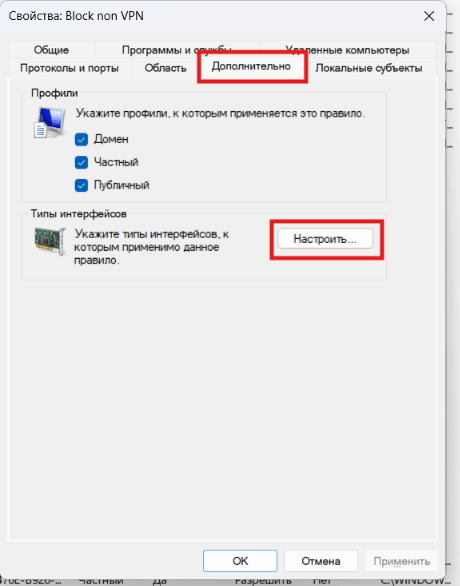

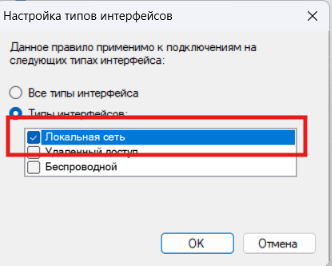

Тут заходим в интерфейсы и выбираем удаленный доступ.

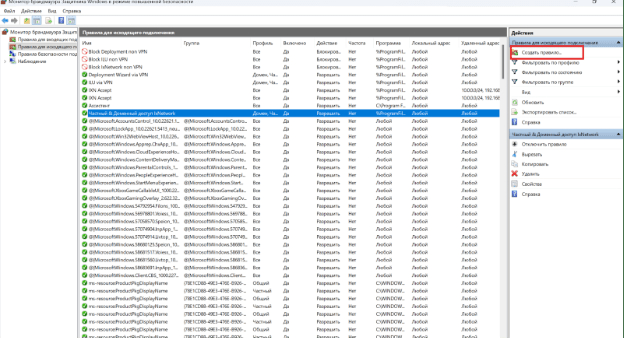

Далее ок -> Применить. Создаем новое правило для ограничения траффика для того же приложения, для которого до это создавали правило на Удаленный доступ.

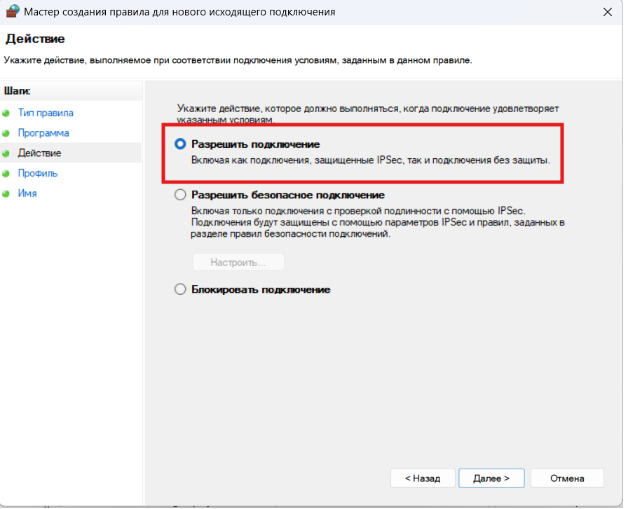

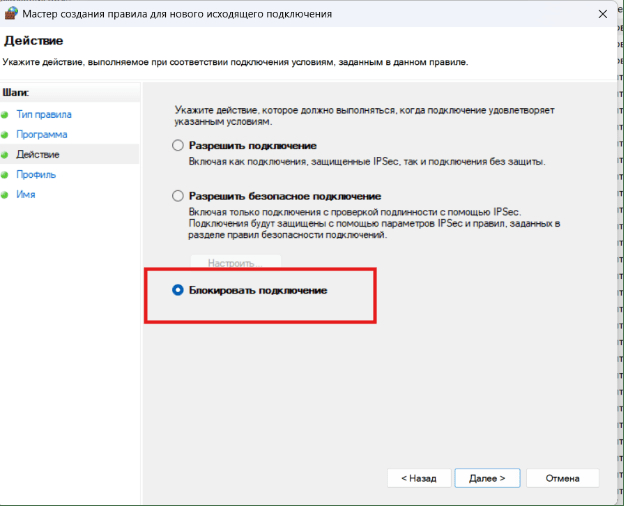

Здесь отличие в выборе на окне Действие.

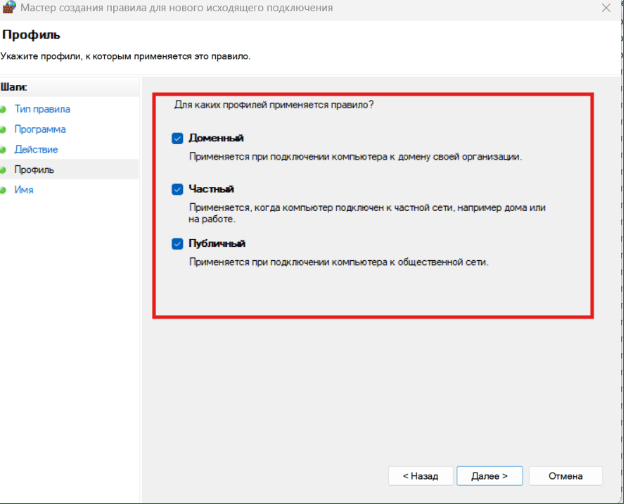

Выбираем блокировать и в профиле выбираем всё.

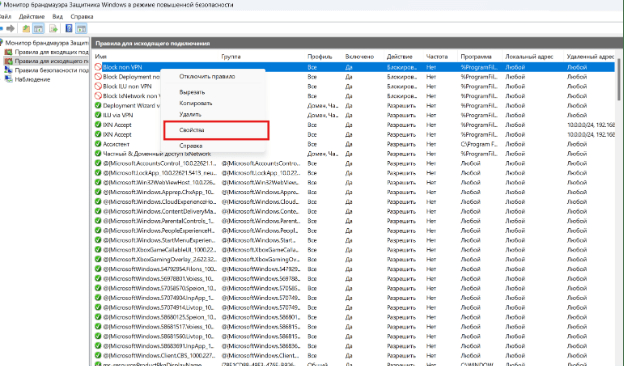

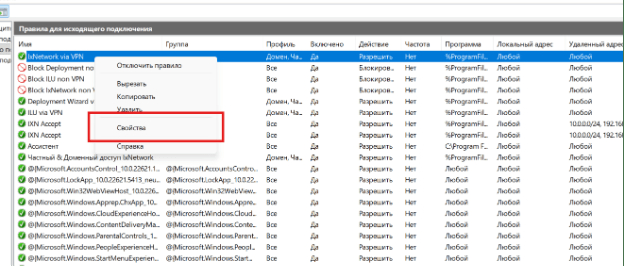

После создания правила на блокировку правила мы должны снова зайти в свойства для уточнения.

После это ок и применить. Готово. И так для каждого интересующего вас приложения IxNetwork. Он работает через Wireguard и при этом не уходит во всемирную сеть.

Установка приложения для файлового обмена с сервером

curl -fsSL https://raw.githubusercontent.com/filebrowser/get/master/get.sh | bash

Мы скачали приложение, сразу настроим его под себя
Создадим директории

root@Maxwell:~# ls

snap

root@Maxwell:~# cd ../. ./

root@Maxwell:/# ls

bin dev home lib64 media proc sbin swap.img usr

boot etc lib libx32 mnt root snap sys var

cdrom fail2ban.service lib32 lost+found opt run srv tmp

root@Maxwell:/# cd home

root@Maxwell:/home# ls

root@Maxwell:/home# mkdir filebrowser

root@Maxwell:/home# cd filebrowser

root@Maxwell:/home/filebrowser# mkdir share

Теперь нам стоит создать пользователя

, чтобы он был владельцем приложения и всего с ним связанного, передадим ему обладание и создадим systemd unit

root@Maxwell:/home/filebrowser# useradd --system --home /home/filebrowser --create-home --shell /usr/sbin/nologin filebrowser

useradd: warning: the home directory /home/filebrowser already exists.

useradd: Not copying any file fr om skel directory into it.

root@Maxwell:/home/filebrowser# mkdir -p /home/filebrowser/share /home/filebrowser/config

chown -R filebrowser:filebrowser /home/filebrowser

chmod 750 /home/filebrowser /home/filebrowser/share /home/filebrowser/config

root@Maxwell:/home/filebrowser# nano /etc/systemd/system/filebrowser.service

Текст для заполнения конфига системд
[Unit]

Description=File Browser

After=network.target

[Service]

User=filebrowser

Group=filebrowser

WorkingDirectory=/home/filebrowser

ExecStart=/usr/local/bin/filebrowser \

-a 0.0.0.0 \

-p 8080 \

-r /home/filebrowser/share \

-d /home/filebrowser/config/filebrowser.db

Restart=always

RestartSec=2

[Install]

WantedBy=multi-user.target

Как ввели это, то CTRL+O, Enter, CTRL+X. Запускаем:

root@Maxwell:/home/filebrowser# systemctl daemon-reload

systemctl enable --now filebrowser

systemctl status filebrowser --no-pager

Created symlink /etc/systemd/system/multi-user.target.wants/filebrowser.service → /etc/systemd/system/filebrowser.service.

● filebrowser.service - File Browser

Loaded: loaded (/etc/systemd/system/filebrowser.service; enabled; vendor preset: enabled)

Active: active (running) since Thu 2026-01-29 22:04:53 MSK; 6ms ago

Main PID: 48378 ((ebrowser))

Tasks: 1 (lim it: 38139)

Memory: 768.0K

CPU: 5ms

CGroup: /system.slice/filebrowser.service

└─48378 "(ebrowser)"

Jan 29 22:04:53 Maxwell systemd[1]: Started File Browser.

root@Maxwell:/home/filebrowser#

Важно

, чтобы статус был Active(running), открываем по ip_сервера:8080

Установка веб-панели Ubuntu-Server`а для удобного UI управления сервером

Будем устанавливать стандартное для этой задачи приложение Cockpit

root@Maxwell:~# apt upd ate

root@Maxwell:~# apt install -y cockpit

root@Maxwell:~# systemctl status cockpit --no-pager

○ cockpit.service - Cockpit Web Service

Loaded: loaded (/lib/systemd/system/cockpit.service; static)

Active: inactive (dead)

TriggeredBy: ● cockpit.socket

Docs: man:cockpit-ws(8)

root@Maxwell:~#

root@Maxwell:~# ufw allow 9090/tcp

root@Maxwell:~# ufw reload

Rules upd ated

Rules updated (v6)

Firewall not enabled (skipping reload)

root@Maxwell:~# ss -tulnp | grep 9090

tcp LISTEN 0 4096 *:9090 *:* users:(("systemd",pid=1,fd=77))

root@Maxwell:~#

Если у вас вывод аналогичный, то открываем веб-панель по <ip сервера>:9090

Разворачивание окружения для Ixia

Начнем с простой установки qemu-kvm и тд
root@Maxwell:~# apt update

root@Maxwell:~# apt install -y \

qemu-kvm \

libvirt-daemon-system \

libvirt-clients \

bridge-utils \

virtinst \

cpu-checker

root@Maxwell:~# systemctl enable --now libvirtd

Создание сети

Wireguard туннель

Начнем с создания Wireguard туннеля, чтобы после создания сетей не менять их параметры

root@Maxwell:~# apt update

root@Maxwell:~# apt install -y wireguard

root@Maxwell:~# nano /etc/wireguard/wg0.conf

Теперь впишем

первоначальный конфиг, который потом будем изменять

[Interface]

Address = 10.0.0.1/24

ListenPort = 51820

PrivateKey = <СОДЕРЖИМОЕ /etc/wireguard/server.key>

PostUp = sysctl -w net.ipv4.ip_forward=1

PostDown = sysctl -w net.ipv4.ip_forward=0

Для PrivateKey выполяем команду

root@Maxwell:~# cat /etc/wireguard/server.key

Теперь нам нужно

добавить клиента

, т.е. обновить файл конфигурации

Чтобы обновить конфиг нам требуется отключить wireguard

root@Maxwell:~# systemctl stop wg-quick@wg0

root@Maxwell:~# nano /etc/wireguard/wg0.conf

Вписываем под конфиг интерфейса
[Peer]

PublicKey = <WINDOWS_PUBLIC_KEY>

AllowedIPs = 10.0.0.2/32

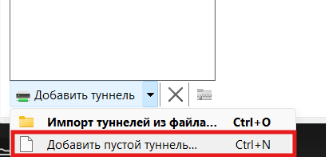

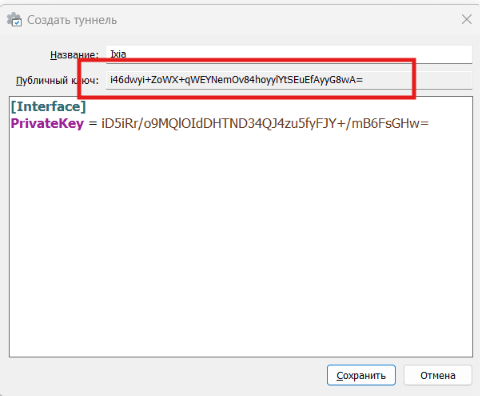

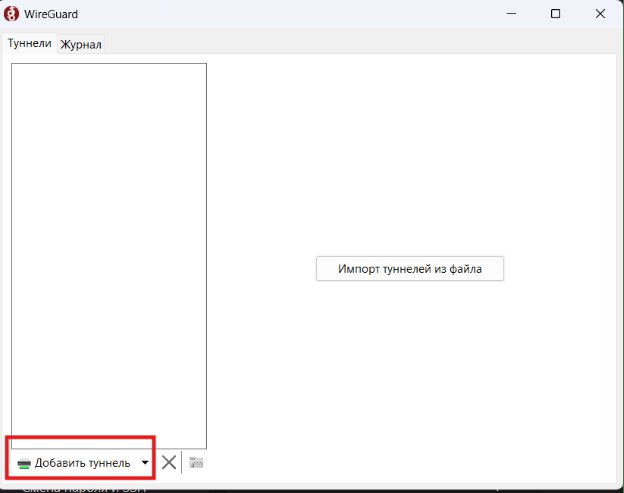

Открываем Wireguard

на устройстве с виндовс и копируем публичный ключ из окна создания туннеля (о том как добраться сюда описано ниже)

Обратно запускаем wg на сервере и проверяем на всякий случай файл конфига, если по пути что-то сделали неверно, изменения могли не примениться.

root@Maxwell:~# systemctl start wg-quick@wg0

root@Maxwell:~# nano /etc/wireguard/wg0.conf

Переходим к настройке клиента на Window устройстве

Туда нам нужно вписать конфигурацию уже для подключаемого устройства
[Interface]

PrivateKey = iD5iRr/o9MQlOIdDHTND34QJ4zu5fyFJY+/mB6FsGHw=

Address = 10.0.0.2/32

DNS = 1.1.1.1

[Peer]

PublicKey = COH2mH1t8RZbn6fr3aMirjh2ucw6C0XH5HmREIUWt1Q=

Endpoint = 94.26.229.66:51820

AllowedIPs = 10.0.0.0/24

PersistentKeepAlive = 25

В разделе [Interface] PrivateKey

сам появляется при создании файла, а PublicKey нужно подсмотреть на сервере

root@Maxwell:~# cat /etc/wireguard/server.pub

После настройки на обеих сторонах туннеля можно нажать подключиться и проверить наличие подключения уже на сервере

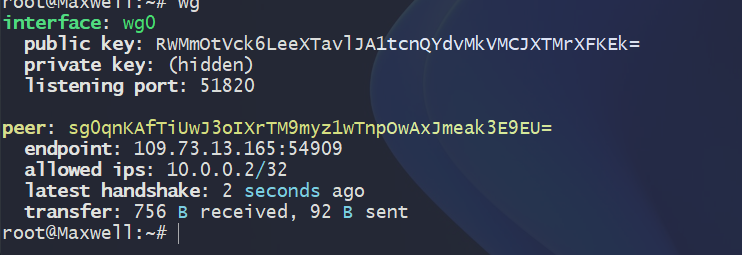

Peer: … latest handshake: … Говорит нам о том что успешно подключен

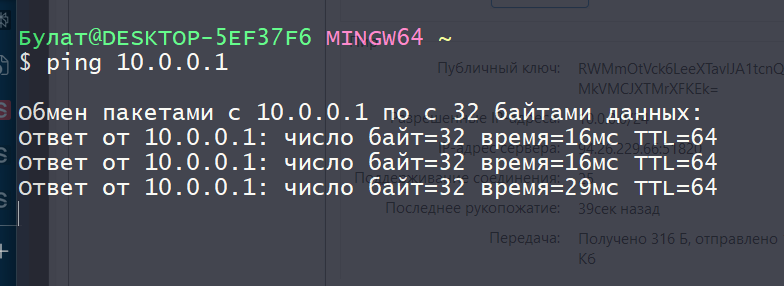

Так же дублирующая проверка на Window

Backplane сеть

Т.н внутренняя Ixia сеть, она необходима для корректной работы Virtual Chassi, при этом она не выдает на подключенный к ней порт VM никакого IP, и не должна

root@Maxwell:~# nano /tmp/ixia-backplane.xml

Туда мы вписываем

<name>ixia-backplane</name>

</network>

После описания xml для сети нужно применить и установить параметры запуска

root@Maxwell:~# virsh net-define /tmp/ixia-backplane.xml

Network ixia-backplane defined from /tmp/ixia-backplane.xml

root@Maxwell:~# virsh net-autostart ixia-backplane

Network ixia-backplane marked as autostarted

root@Maxwell:~# virsh net-start ixia-backplane

Network ixia-backplane started

root@Maxwell:~# virsh net-list --all

Name State Autostart Persistent

---------------------------------------------------

default active yes yes

ixia-backplane active yes yes

root@Maxwell:~#

Последняя команда для проверки, сеть у нас появилась и это отлично.

Traffic сеть

root@Maxwell:~# nano /tmp/ixia-traffic.xml

XML:
<network>

<name>ixia-traffic</name>

<forward mode="none"/>

<bridge name="virbr-ixia-traf" stp="off" delay="0"/>

</network>

root@Maxwell:~# virsh net-define /tmp/ixia-traffic.xml

Network ixia-traffic defined from /tmp/ixia-traffic.xml

root@Maxwell:~# virsh net-autostart ixia-traffic

Network ixia-traffic marked as autostarted

root@Maxwell:~# virsh net-start ixia-traffic

Network ixia-traffic started

root@Maxwell:~# ip link show | grep virbr

7: virbr0: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue state DOWN mode DEFAULT group default qlen 1000

11: virbr-ixia-bp: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue state DOWN mode DEFAULT group default qlen 1000

12: virbr-ixia-traf: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue state DOWN mode DEFAULT group default qlen 1000

У нас создались сети.

MGMT сеть

Сеть для управления всем ВМ

root@Maxwell:~# nano /tmp/ixia-mgmt.xml

Текст конфига:

<dhcp>

</dhcp>

</ip>

</network>

Текст конфига:

root@Maxwell:~# virsh net-define /tmp/ixia-mgmt.xml

Network ixia-mgmt defined from /tmp/ixia-mgmt.xml

root@Maxwell:~# virsh net-autostart ixia-mgmt

Network ixia-mgmt marked as autostarted

root@Maxwell:~# virsh net-start ixia-mgmt

Network ixia-mgmt started

root@Maxwell:~# virsh net-list --all

Name State Autostart Persistent

---------------------------------------------------

default active yes yes

ixia-backplane active yes yes

ixia-mgmt active yes yes

ixia-traffic active yes yes

root@Maxwell:~# ip a show virbr-ixia-mgmt

13: virbr-ixia-mgmt: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue state DOWN group default qlen 1000

link/ether 52:54:00:e9:a2:90 brd ff:ff:ff:ff:ff:ff

inet 192.168.150.1/24 brd 192.168.150.255 scope global virbr-ixia-mgmt

valid_lft forever preferred_lft forever

root@Maxwell:~#

Настройка сети

Нам нужно

настроить связь Wireguard`а

и наших сетей

root@Maxwell:~# iptables -A FORWARD -i wg0 -o virbr0 -j ACCEPT

root@Maxwell:~# iptables -A FORWARD -i virbr0 -o wg0 -j ACCEPT

root@Maxwell:~# iptables -A FORWARD -i eth0 -o virbr0 -j DROP

root@Maxwell:~# iptables -A FORWARD -m conntrack --ctstate ESTABLISHED,RELATED -j ACCEPT

root@Maxwell:~# iptables -A FORWARD -i wg0 -o virbr-ixia-bp -j ACCEPT

root@Maxwell:~# iptables -A FORWARD -i virbr-ixia-bp -o wg0 -j ACCEPT

root@Maxwell:~# iptables -A FORWARD -i wg0 -o virbr-ixia-traf -j ACCEPT

root@Maxwell:~# iptables -A FORWARD -i virbr-ixia-traf -o wg0 -j ACCEPT

root@Maxwell:~# iptables -A FORWARD -i eth0 -o virbr-ixia-bp -j DROP

root@Maxwell:~# iptables -A FORWARD -i eth0 -o virbr-ixia-traf -j DROP

Так же туннелизируем ssh через Wireguard

Установка IxVM (manual deployment)

Automatic deployment показал себя плохо, это очевидно старый инструмент, который требует точных соблюдений всех контекстов, которые подразумевали его создатели, но не упомянули в руководстве по установке для KVM/QEMU, возможно при работе через VMWare это отличный инструмент.

Начинаем с того, что мы просто отправляем на наш сервер через filebrowser файлы c виртуальными машинами (шасси и нагрузочный модуль). Ничего сложного нет, но нужно не забыть скопировать образы машин в нужную папку.

root@Maxwell:/home/filebrowser/share# tar -xvjf Ixia_Virtual_Chassis_10.00_KVM.qcow2.tar.bz2

Ждем исполнения разархивации и проделываем то же самое с архивом с нагрузочным модулем. После разархивации файлы *.qcow2 надо желательно скопировать в директорию для образов ВМ в служебную директорию libvirt (хотя они и так будут работать).

root@Maxwell:/home/filebrowser/share# mv *. qcow2 /var/lib/libvirt/images/

Из-за * все файлы образов из этой директории будут перемещены в служебную директорию.

Теперь нам нужно провести установку образов (имеется в виду создание домена, подключение к нему сетей, выделение памяти, виртуальный ядер процессора, выделение опертивной памяти), здесь просто взять команду из руководства по установке образов для KVM над Ubuntu. Место, где можно ошибиться, если не знать – порядок сетей важен!

root@Maxwe11:/home/filebrowser/share# virt-install \

-- name ixia-chassis \

-- memory 16384

-- vcpus 8 \

-- disk path=/var/lib/libvirt/images/Ixia_Virtual_Chassis_10.00_KVM.qcow2,format=

qcow2, bus=virtio \

-- import \

-- os-variant generic \

-- network network=ixia-mgmt, model=virtio \

-- network network=ixia-backplane, model=virtio \

-- noautoconsole

Для шасси мы первой сетью указываем сеть управления, а потом backplane:

Для проверки правильности открываем CLI консоль через virsh console {VM_name}, логин и пароль admin:adkin

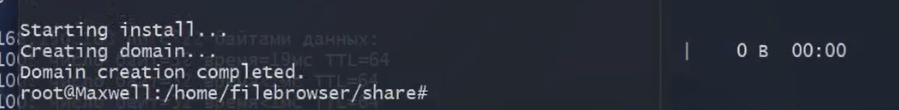

Ждем сообщения о создании домена (оно происходит практически мгновенно)

Переходим к нагрузочному модулю

root@Maxwe11:/home/filebrowser/share# virt-install \

-- name ixia-loadmodule-1 \

-- memory 16384 \

-- vcpus 8 \

-- disk path=/var/lib/libvirt/images/Ixia_Virtual_Load_Module_IXN_10.00_KVM.qcow2

, format=qcow2,bus=virtio \

-- import \

-- os-variant generic
-- network network=ixia-mgmt, model=virtio \

-- network network=ixia-traffic, model=virtio

-- noautoconsole

Обращаем внимание на порядок и состав сетей, а именно сначала менеджмент сеть, а потом сеть для траффика

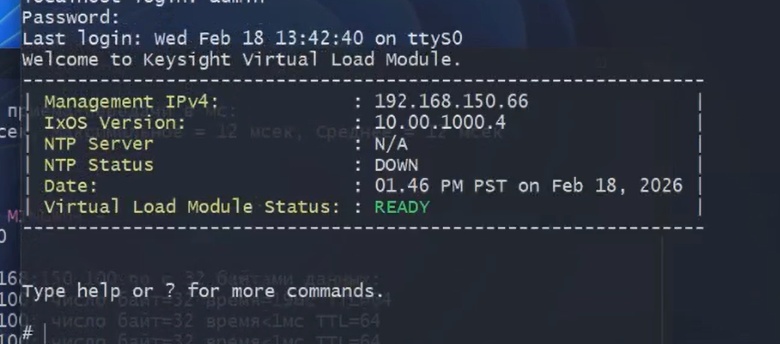

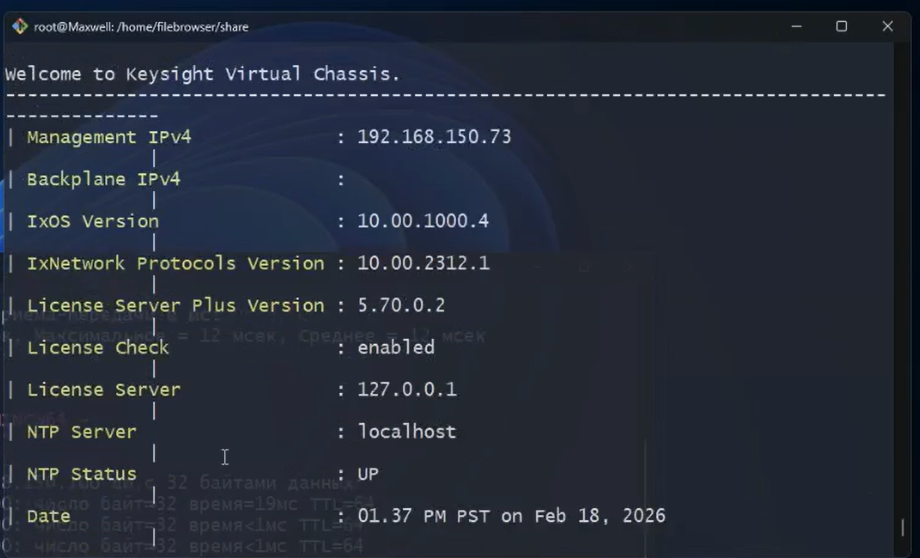

Открываем CLI и проверяем выдачу IP. Если выдалось и главное, что в той же подсети, что и шасси, то успех. Далее нам нужно зайти в консоль шасси и отключить проверку лицензии, т.к. у нас нет возможности подключить лицензионный сервер (с сервера даже через мост не видно ILU, т.к. он расположен на loopback адресе Windows)

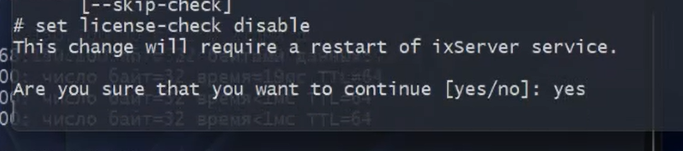

set license-check disable

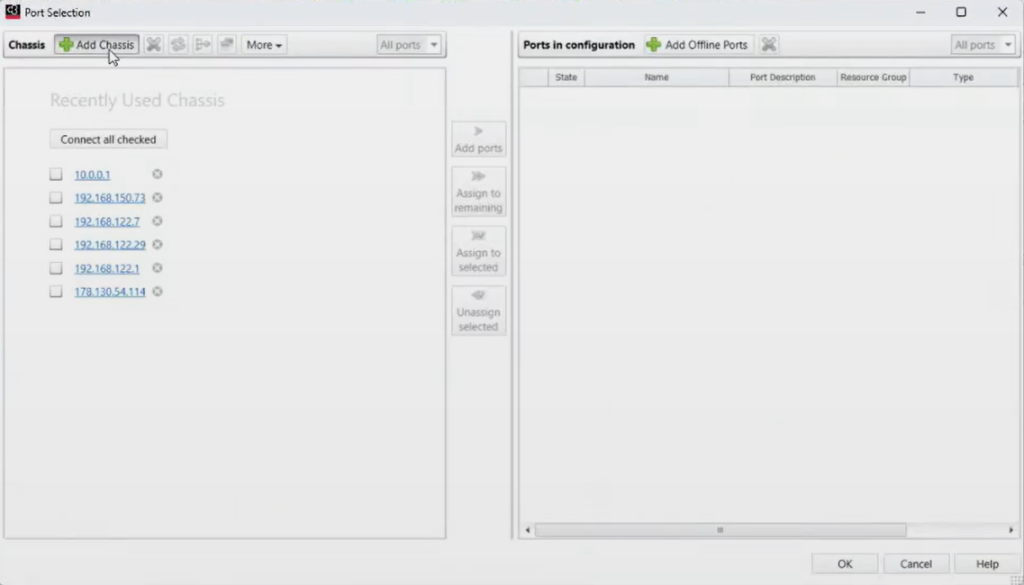

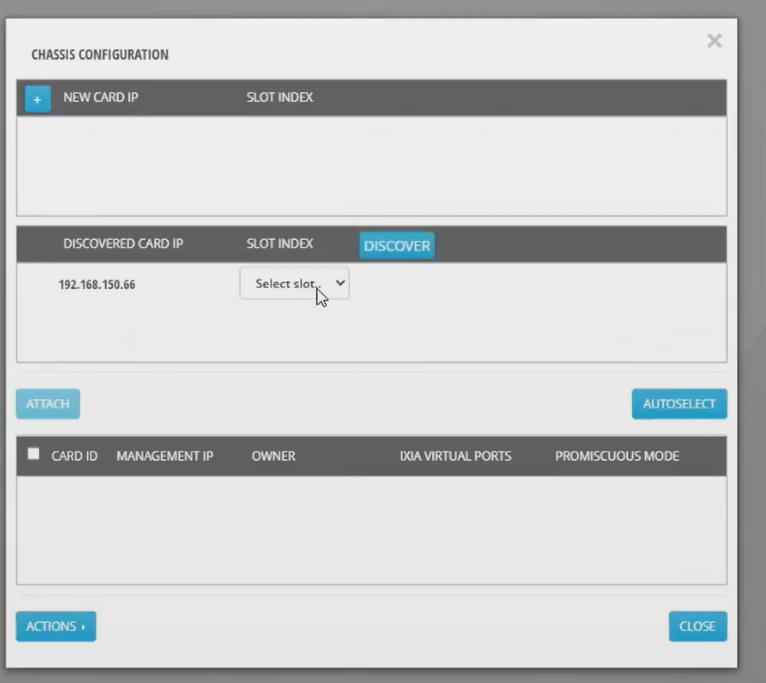

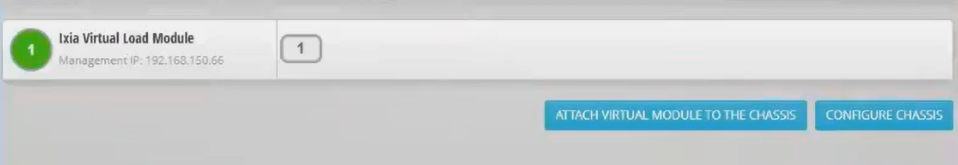

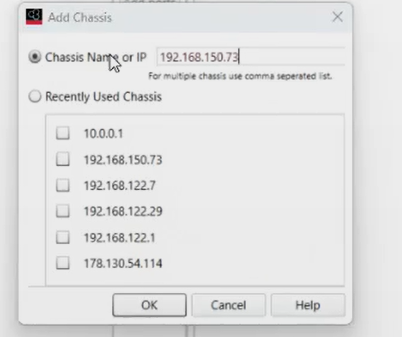

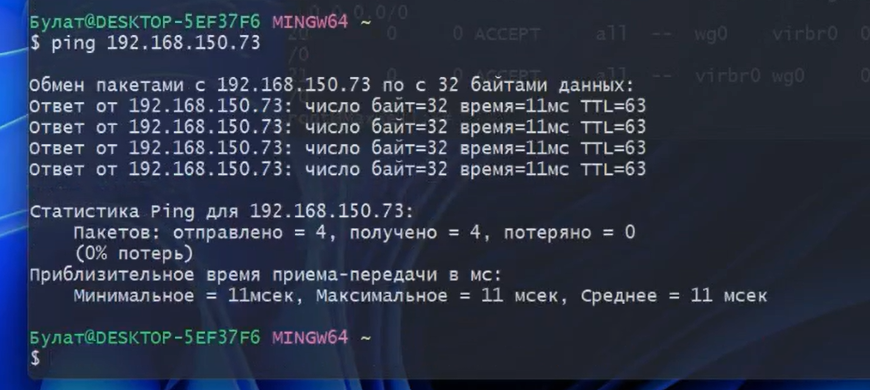

Теперь соединяем шасси с Виндовс устройством через Wireguard, нам нужно настроить маршрутизацию

root@Maxwell :~ # iptables -I FORWARD 1 -i wg0 -o virbr-ixia-mgmt -s 10.0.0.0/24 -

d 192.168.150.0/24 -j ACCEPT

iptables -I FORWARD 1 -i virbr-ixia-mgmt -o wg0 -s 192.168.150.0/24 -d 10.0.0.0/24 -j ACCEPT

Проверяем на виндовс устройстве через пинг наше соединение с шасси

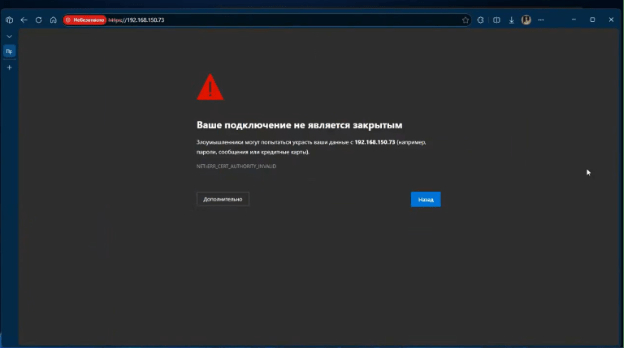

Отлично! Теперь можно пробовать зайти через браузер. Вводим тот же адрес, который мы пинговали в адресную строку браузера. Нас встретит предупреждение о небезопасности подключения. Нажимаем дополнительно и подтверждаем подключение.

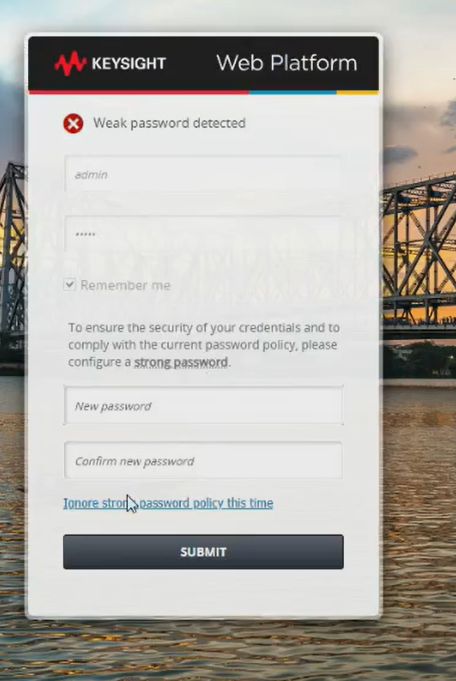

Далее нам нужно будет авторизоваться под admin:admin и снизу указать Ignore strong password policy.

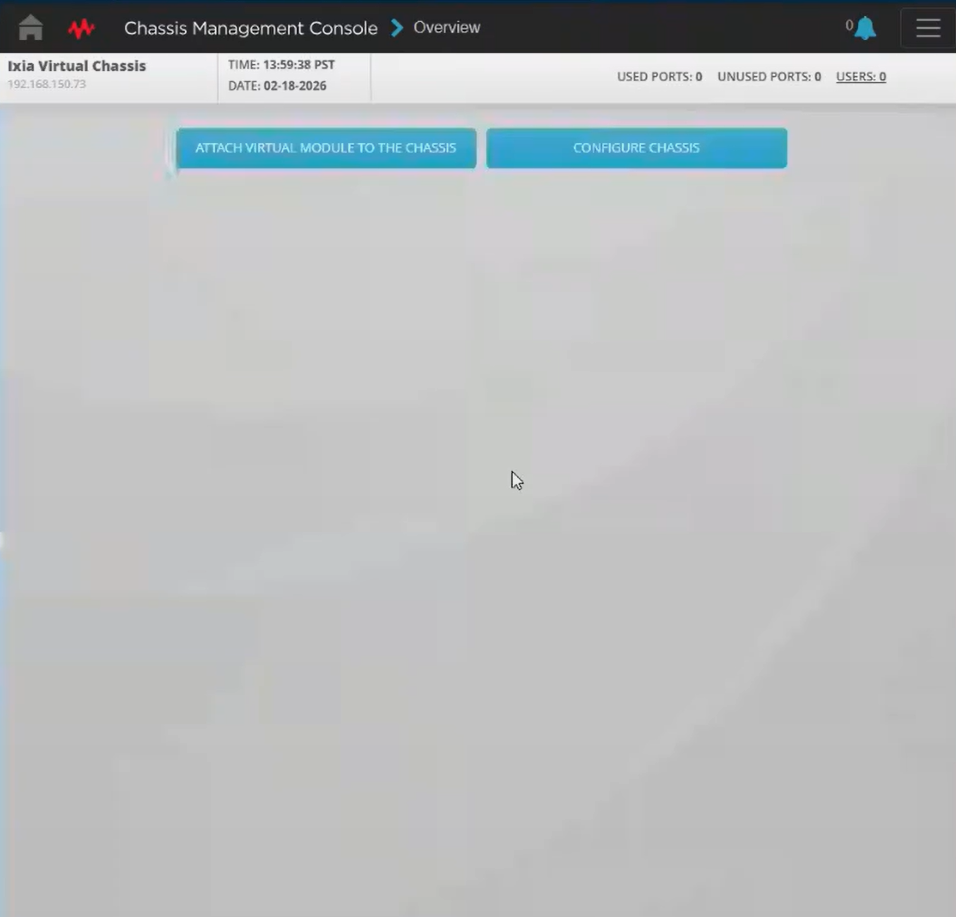

Заходим в Chassis, это веб панель управления шасси, в ней мы можем зайти в CLI, подключить к ней нагрузочные модули, поменять Владельца модуля, но не можем создавать трафик и так далее.

Нажимаем Configure Chassis, далее Discover. Он найдет нагрузочный модуль. Советую использовать именно поиск, чтобы понять, что все сделали правильно, но можно и по адресу. На скриншоте сразу будет показан результат автопоиска, выбираем номер слота (1) и нажимаем Attach. У нас отобразится в общем меню нагрузочный модуль с его адресом в управляющей сети.

Это успешная установка. Можем открывать IxNetwork, чтобы посмотреть всю правильность установки еще и там.

Подключение шасси к управляющей консоли IxNetwork

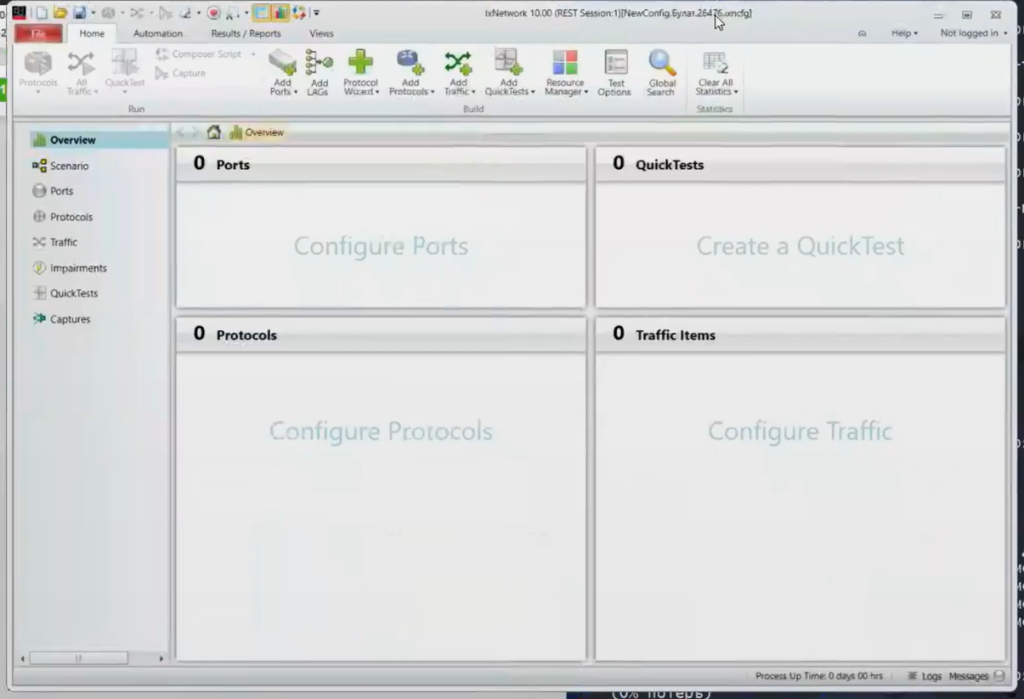

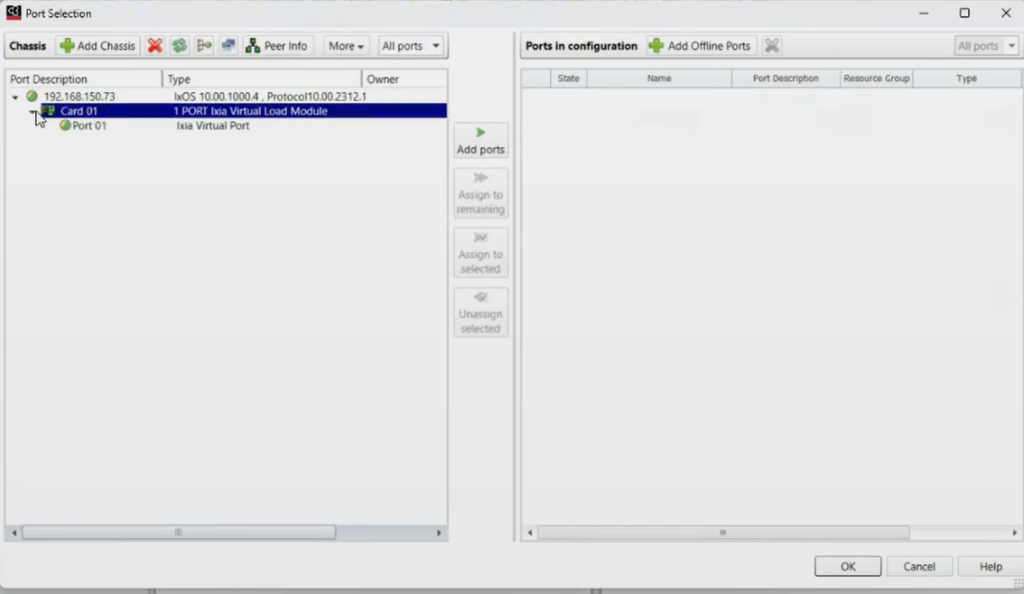

Здесь нам нужно нажать Add Ports, добавить шасси можно кнопкой Add Chassis.

В появившемся окне вводим адрес шасси, можно заметить, что если часто пользуетесь IxNetwork, он запоминает адреса ранее веденных шасси

В левой части отобразится окна шасси и карта (нагрузочный модуль). Если все сделано правильно, то должен отображаться зеленый круг возле всех устройств, не перекрываемый никакими другими символами.

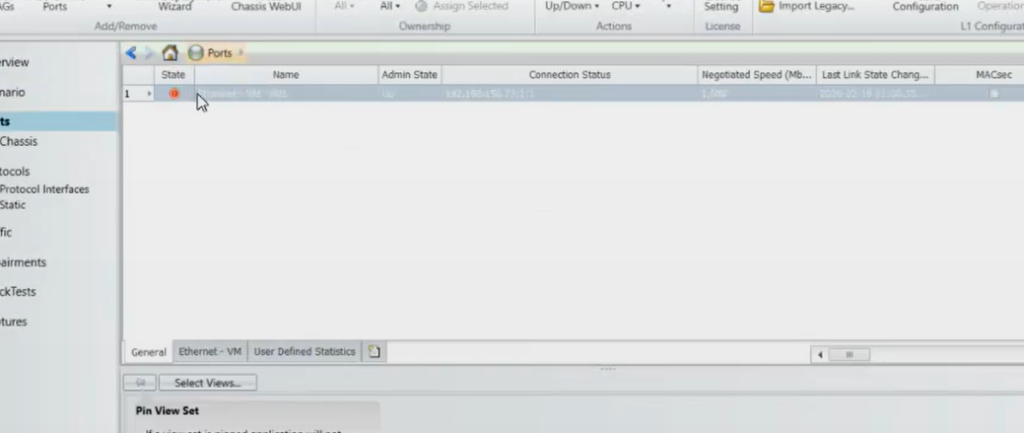

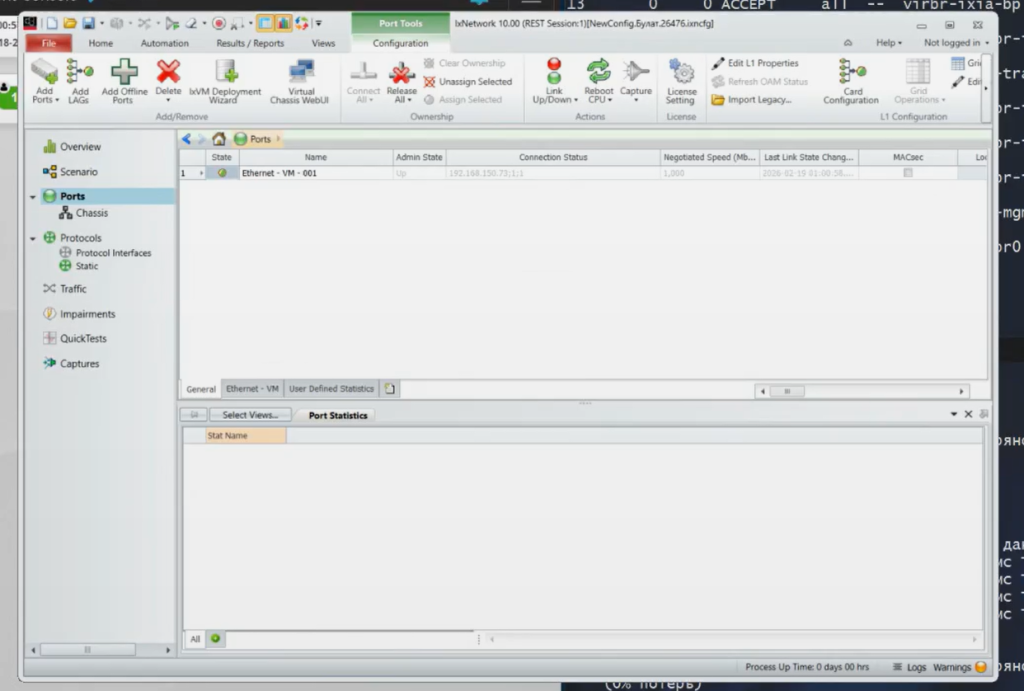

Выделяем нажатием левой кнопкой мыши Port 01 и добавляем его в конфигурацию с помощью “Add Ports”. Откроется окно “Ports”, где будут видны порты, может быть он будет отражаться вначале как красным кругом. Это нормально, нужно отсоединить порт нажав на Release All, а потом Connect All. И наш порт снова загорит зеленым цветом.

Создание испытуемой виртуальной машины (VMUT)

В качестве виртуальной испытуемой машины на Debian, это было сделано через визуальный интервейс веб-панели Ubuntu Server`а.

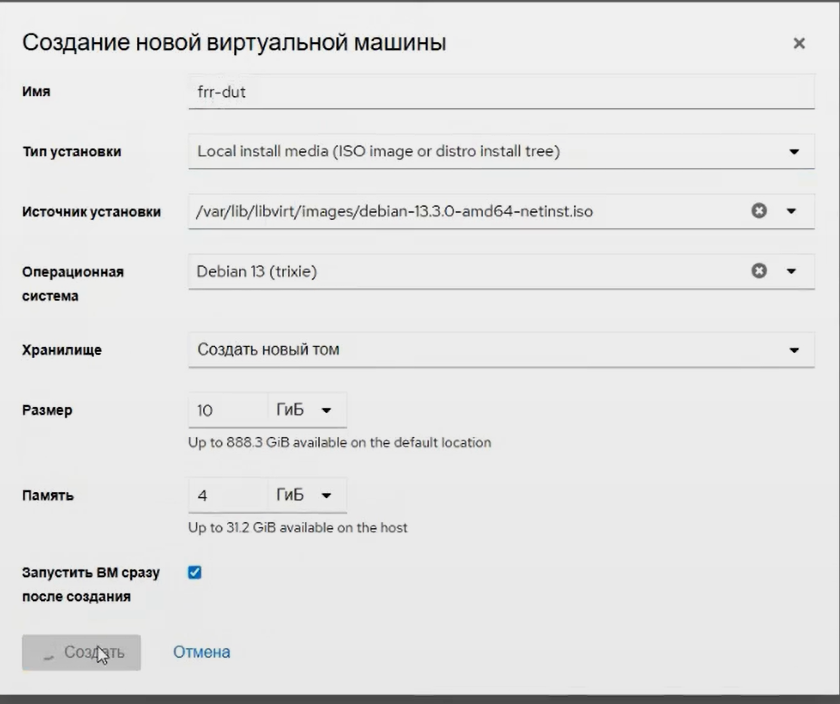

Из установки я продемонстрирую лишь первое окно в кокпите и далее разводку сетей, т.к. ИВМ вещь опциональная (в случае ПНР у заказчика обычно свои ИУ, которые построены под их конкретные задачи, да и ИУ бывают разные). При установке не было выбрано ничего особого, Дебиан был выбран по причине наименьшей захламенности этой ОС относительно других вариантов.

Наши возможности лицензии позволяют нам проводить псевдо two arm испытания, т.е. порт у нас один, но на нём можно возводить интерфейсы, что на самом деле так себе, но лучше так, чем ничего. По аналогии с другими виртуальными машинами, подключаем к нашему ИУ несколько интерфейсов трафик сети, просто от двух до n штук, можно и остальные, я например подключал управляющую сеть, чтобы подключаться по ssh

Наши полезные команды:

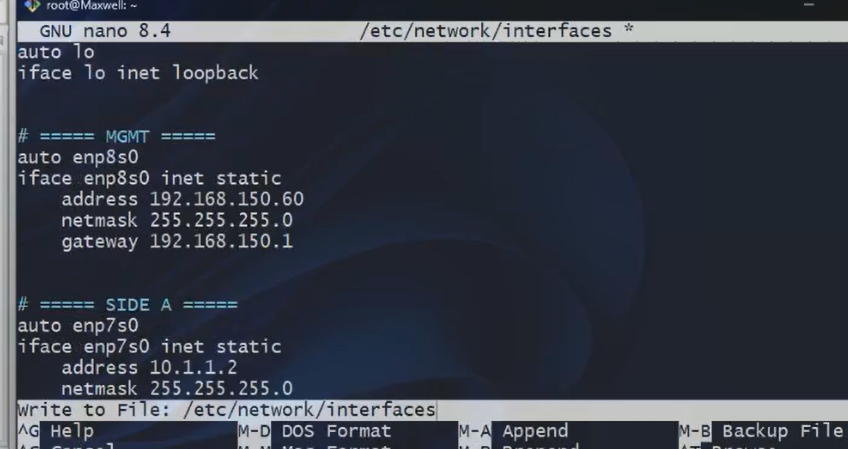

Ip addr flush dev <net_interface_name>

ip addr se t <ip/mask> dev <net_interface_name>

ip link se t <net_interface_name> up

Адрес - 10.1.1.2 потому что он будет в будущем указан как шлюз одного из интерфейсов IxNetwork.

Далее мы будем постоянно использовать IxNetwork для проверки правильности настройки сетей нашего ИУ. Что нам нужно сделать:

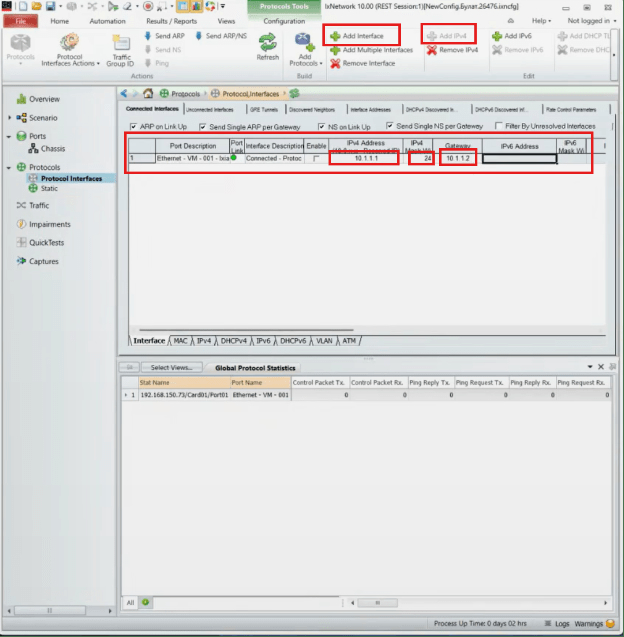

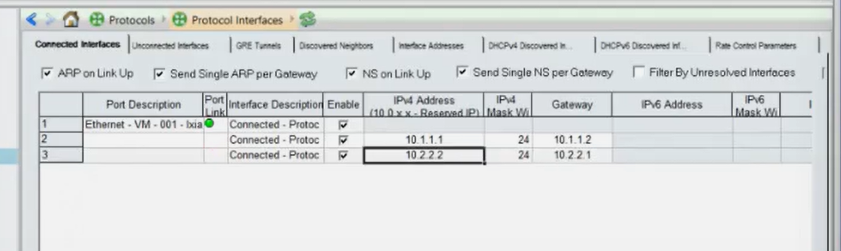

Нажать кнопку «Add Interface», у добавленного интерфейса создать адрес при помощи «Add Ipv4», и указать как на скриншоте

Простейшей проверкой является простое включение интерфейса, если горит зеленым без восклицательного знака, то всё отлично, ARP у нас проходит, а значит сделано всё верно.

Так же у нас есть вверху кнопки Send ARP, Ping, Send ARP/NS, а внизу статистика по ним.

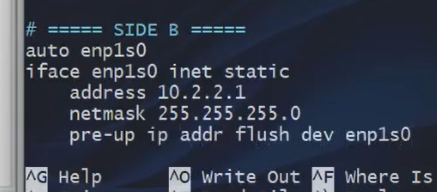

Создаем даем второму интерфейсу адрес 10.2.2.1, а в Ixnetwork делаем два виртуальных интерфейса с настройками как на скриншоте.

Простейшей проверкой у нас является простое включение интерфейса, если горит зеленым без восклицательного знака, то всё отлично, ARP у нас проходит, а значит сделано всё верно.

Теперь дело остается за малым, а именно настроить между двумя интерфейсами маршрутизацию. Мы будем просто гонять траффик через ИУ, никак его не искажая, не меняя и тд, перед нами подобной задачи не стоит впринципе. Мы эмулируем простой маршрутизатор траффика в данном случае, не более.
